带安装基座的小型轴流散热风机结构

项目分类:风扇 发布时间:2024-12-26 ID:870099
  • 带安装基座的小型轴流散热风机结构
  • 带安装基座的小型轴流散热风机结构
  • 带安装基座的小型轴流散热风机结构

  在电子设备、小型工业控制单元的热管理场景中,这类小型轴流散热结构是最常见的被动辅助散热执行部件,区别于大型工业通风扇,它的核心作用是在密闭或半密闭的设备腔体内部形成定向空气流,带走PCB板、功率元件、小型变压器工作时产生的累积热量,避免元件因结温过高触发降频、绝缘老化甚至烧毁的问题。很多刚接触结构设计的工程师容易忽略散热组件的安装边界,总觉得只要留够风叶转动的空间就行,实际上这类侧装式的小风扇,安装基座的贴合面平面度、轴伸长度与腔体内部元件的安全距离,都是设计时需要反复核对的细节。

  从结构组成来看,这个模型完整还原了小散热风扇的三个核心部分:方形安装法兰基座、支撑转轴的圆柱型电机仓、三片式轴流风叶。方形安装基座的四个角预留了螺丝过孔位,安装时可以直接通过自攻螺丝或者机牙螺丝固定在设备壳体的侧壁或者内部安装支架上,法兰面和安装面之间可以根据防护需求加装薄橡胶减震垫,既可以减少电机转动时的微幅振动传递到壳体上产生共振噪音,也能填补安装面的平面度误差,避免法兰安装时出现翘曲导致电机轴同轴度偏差。支撑段的轴伸长度是根据设备内部的元件布局确定的,设计时特意将电机仓和风叶整体向腔体内部延伸,避开安装面附近的走线槽、接线端子等凸起部件,保证风叶转动时不会和周边结构产生运动干涉。

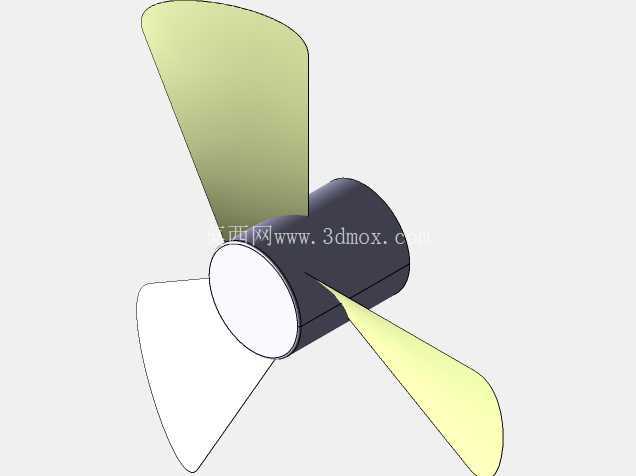

  风叶采用三片式等距布局,叶型做了轻微的扭角设计,这个扭角是经过气动校核的,在电机额定转速下,既可以保证足够的送风风量,也能控制叶尖的线速度避免产生过大的气动噪音。风叶和电机输出轴之间采用过盈配合加止位卡槽的固定方式,装配时直接将风叶压入输出轴到位即可,不需要额外的紧固件,适合小批量设备的快速装配需求。电机仓的圆柱外壳做了阶梯式设计,靠近支撑轴的一端直径略小,既可以减轻整体结构重量,也能在仓体内部预留出足够的绕组、轴承安装空间,尾端的平整端面可以根据需求加装转速检测传感器或者防尘端盖。

  在实际选型应用时,首先要核对安装法兰的孔位尺寸和设备预留的安装位是否匹配,其次要确认轴伸长度加上风叶的旋转半径,和腔体内部最高的元件之间至少保留3mm以上的安全间隙,避免设备运输过程中出现晃动导致风叶刮蹭元件。另外风叶的旋转方向要和设计的风道方向一致,进风侧要避开设备内部的大体积元件遮挡,出风侧要对准功率元件的散热片表面,保证气流可以直接冲刷散热片的鳍片间隙,提升热交换效率。如果是应用在粉尘较多的工况环境,还可以在安装基座的外侧加装防尘滤网,不过要注意滤网会增加风阻,选型时要适当提升风扇的额定转速余量,抵消滤网带来的风量损失。

  从建模逻辑来看,这个结构的建模过程完全遵循机械设计的常规流程:先确定安装法兰的基准面,绘制方形轮廓和安装孔位,再根据腔体内部的空间尺寸确定支撑轴的长度和直径,之后绘制电机仓的阶梯圆柱轮廓,最后以电机输出轴的端面为基准绘制单片风叶的曲面轮廓,通过圆周阵列得到三片等距分布的风叶,建模过程中所有的配合面都预留了合理的装配公差,比如风叶和轴的配合面、法兰安装面的平面度都按照通用机械加工的公差等级设置,完全可以直接导出工程图用于实际的零件加工或者3D打印手板验证。很多新手建模时容易把风叶和电机仓做成一体结构,实际上这两个部分是独立的装配体,后期维护时如果风叶出现损坏可以单独更换,不需要拆解整个电机部分,这也是结构设计时可拆卸性要求的体现。
