带双耳座的筒式机械连接构件

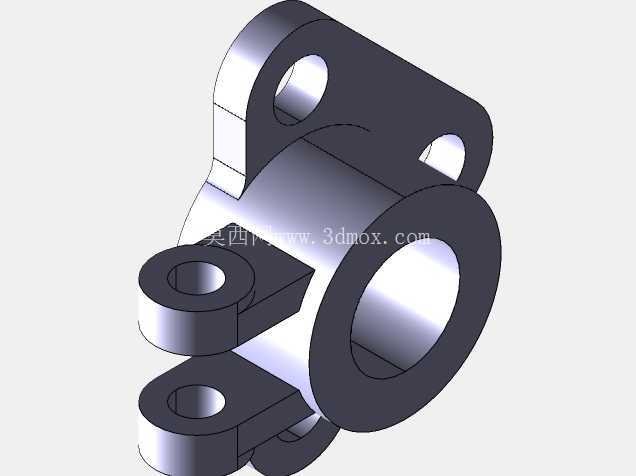

　　这类带双耳铰接座的筒形构件，在小型流体管路配套、轻载铰接传动机构里十分常见，日常做设备改型、机构迭代时经常会碰到类似结构的设计需求。从结构上看，主体采用贯通式筒身设计，内壁预留均匀的配合公差带，可直接穿装导向轴、流体导管或者传动芯轴，筒身外壁做了等厚加强处理，避免侧向受力时出现筒壁变形失稳的问题。筒身一侧延伸出的双耳铰接座，两个耳片上的同轴销孔严格控制同轴度公差，耳片间距匹配标准铰接销轴的安装长度，可直接与配套的连杆、摆臂组成铰接副，实现小角度的摆动传动功能；筒身另一侧的单凸台安装孔，可穿装锁紧螺钉，将整个构件固定在相邻的安装基座上，限制构件的周向转动与轴向窜动。

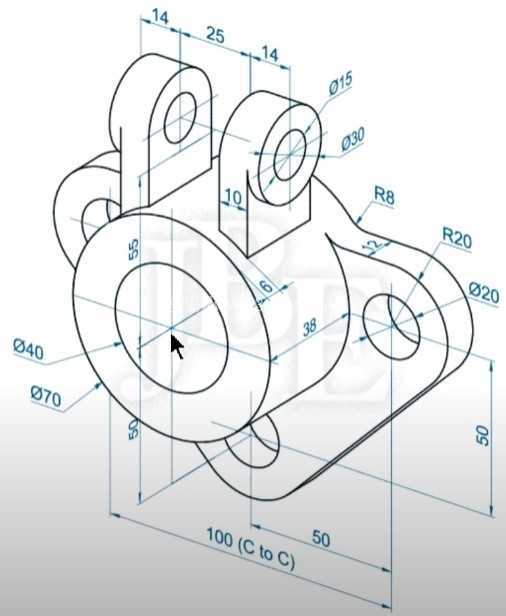

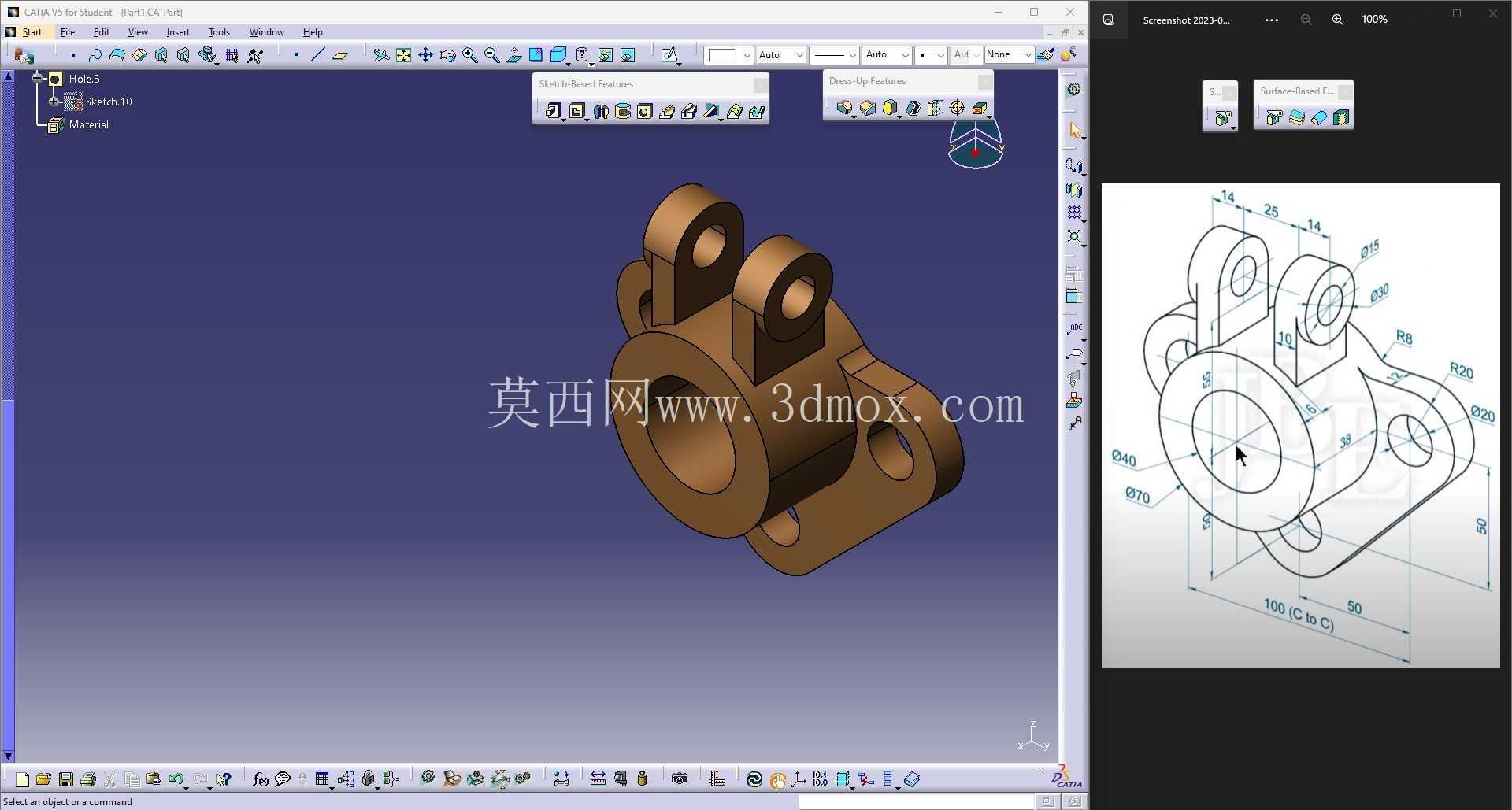

　　做这类零件的三维建模时，首先要确认筒身的内外径尺寸边界，内壁的配合面要根据实际穿装部件的配合等级预留合理公差，比如穿装导向轴时选H7间隙配合，穿装密封导管时要预留密封件的安装槽位。双耳座的建模要先确定两个销孔的公共轴线位置，保证该轴线与筒身中心轴线的空间位置度符合装配要求，耳片的厚度要根据铰接副的额定载荷做强度校核，避免受冲击载荷时出现耳片断裂的问题。建模过程中可以先绘制筒身的旋转截面，通过旋转特征生成主体结构，再分别拉伸切除出双耳座、侧装凸台的结构，最后对所有锐边做倒圆角处理，消除加工应力集中点，也避免装配时划伤操作人员。

　　实际应用场景里，这类构件常作为小型气动执行机构的端部铰接座，连接气缸活塞杆与外部摆杆，将气缸的直线运动转化为摆杆的摆动输出；也可作为小型流体管路的转角连接座，筒身内部走冷却介质或者低压压缩空气，双耳座用来将管路固定在设备机架上，吸收设备运行时产生的小幅振动，避免管路连接处出现松动泄漏。设计时要注意安装边界的校核，双耳座的外侧间距不能超过安装位的预留宽度，侧装凸台的螺钉孔位置要与基座上的螺纹孔完全对正，筒身的轴向长度要匹配内部穿装部件的行程，避免出现部件运动时与筒身端面发生干涉的问题。另外，销孔与筒身内壁的相贯位置要做合理的圆角过渡，减少应力集中，提升构件的疲劳寿命，若用于有腐蚀的工况，还要在建模时预留表面处理的涂层厚度，避免装配时出现尺寸超差的问题。
