带弧形护罩的偏心轮座壳体结构设计

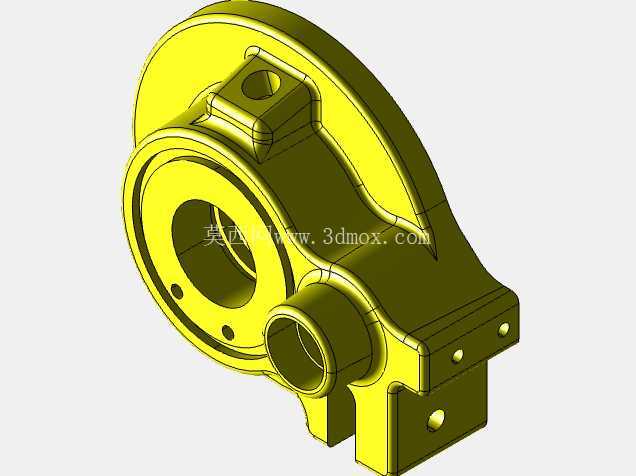

　　该构件属于传动系统的支撑防护类零件，日常多应用在中小型动力传输、轻工输送设备的张紧调节工位，核心作用是为偏心转动副提供稳定安装基准，同时对内置的轮系转动结构形成半包围式防护，避免运行过程中外界粉尘、碎屑侵入啮合区域，也能防止操作人员误触高速转动部件引发安全隐患。从结构布局来看，主体采用大直径中空回转基座作为核心承载区，内孔预留了轴承安装的配合台阶，孔周均匀分布的小孔用于端盖固定或者润滑油路的布设，可适配深沟球轴承或者滑动轴套的安装需求，能承受径向载荷为主、少量轴向载荷为辅的受力工况。

　　从基座向外延伸的弧形护罩与基座一体成型，护罩的曲率与内置偏心轮的运动轨迹完全匹配，既最大化压缩了防护结构的占用空间，又能完整覆盖轮系的外露转动区域，护罩顶部凸起的带孔凸台用于安装传感器或者行程触发件，可实时监测内部轮系的转动位置，为设备的工位切换提供信号反馈。构件下部延伸出的两个带安装孔的支脚是整个部件的固定接口，支脚与基座之间设置了多组加强筋结构，筋条的走向完全贴合应力传递路径，在设备启停、负载波动产生冲击载荷时，可避免支脚与基座的连接位置出现应力集中断裂的问题，支脚的安装孔采用沉孔设计，安装后螺栓头完全沉入孔内，不会突出构件表面干涉周边其他部件的运动轨迹。

　　侧面伸出的小直径中空凸台用于穿设传动轴或者布设润滑管路，凸台根部同样做了圆角过渡处理，降低加工和使用过程中的应力集中风险。建模过程中优先以回转特征构建主体基座，再通过拉伸、扫掠特征生成弧形护罩和安装支脚，所有转角位置均根据铸造工艺要求设置了合适的铸造圆角，避免出现尖角导致的铸造缺陷，安装配合面的尺寸公差按照IT7级精度预留加工余量，非配合面按照一般铸造外观要求设置拔模斜度，确保后续生产过程中可顺利脱模。整个构件的安装边界充分考虑了设备内部的布局空间，弧形护罩的外轮廓不会超出安装支脚的最大宽度范围，侧面凸台的伸出长度也控制在周边管线的安全距离内，安装时只需将支脚对准设备机架的对应螺孔即可完成定位，无需额外调整安装姿态，适配性较强。

　　在实际工况中，该构件可配合偏心轮实现输送带的张紧度调节、间歇送料机构的行程驱动等功能，防护结构的存在可大幅降低日常维护的频次，即使在多粉尘的生产车间内，也能保证内部转动副的运行稳定性，减少因杂物卡滞导致的设备停机故障。
