叉形铰接连接座结构设计

　　这类叉形铰接连接座在各类需要实现转动副连接的机械结构中应用十分广泛，从中小型工程机械的连杆传动机构，到自动化生产线的摆臂连接点位，再到工装夹具的活动铰接部位，都能见到这类结构的身影。它的核心作用是为两个需要实现相对转动的构件提供稳定的连接支撑，同时传递工作过程中的拉压载荷与小幅扭矩，避免连接点位出现应力集中导致的结构失效。

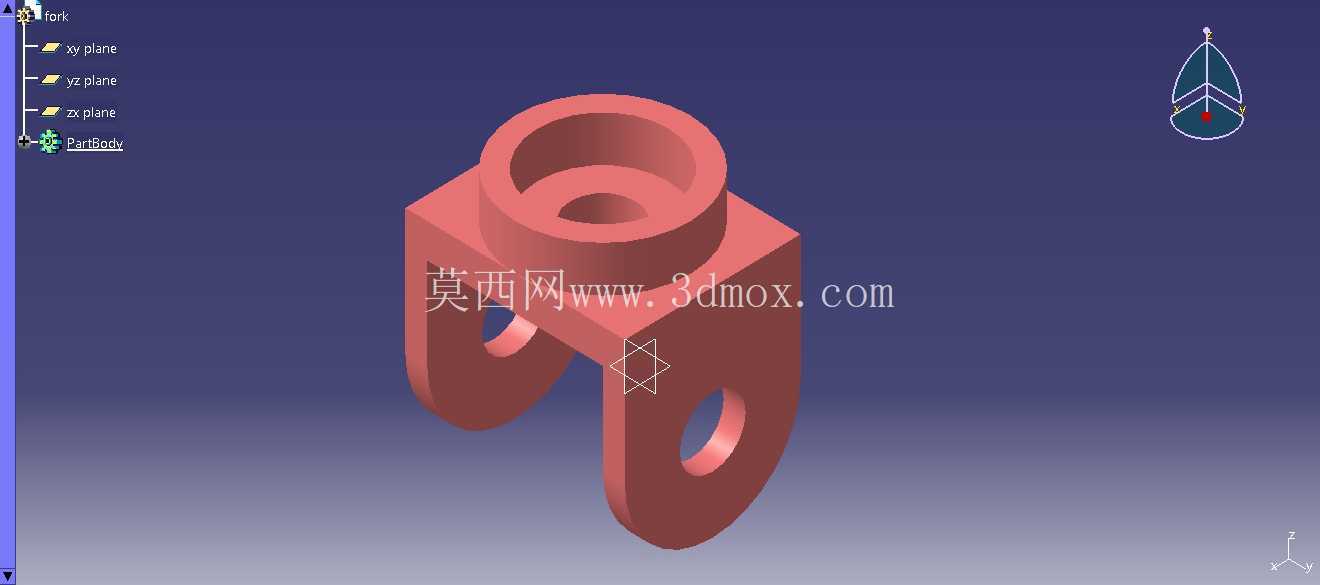

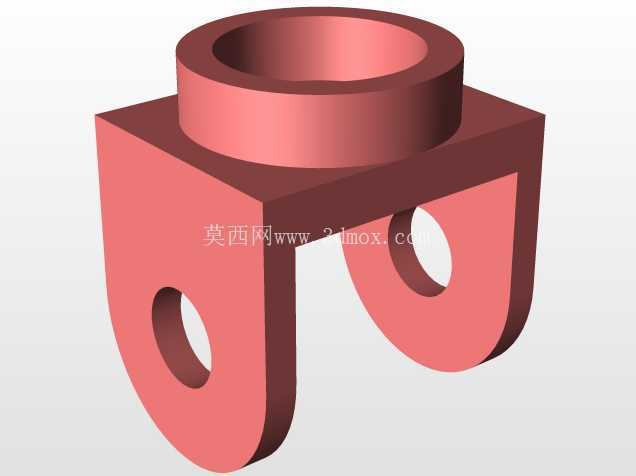

　　从结构功能来看，上部的同轴圆柱筒结构是主安装位，用来穿装固定销轴或者连接轴，筒体内壁的加工精度直接决定了铰接转动的顺畅度，设计时需要预留合适的配合公差，既要保证轴件可以顺利装配，又要避免间隙过大导致转动过程中出现旷量，长期运行产生冲击磨损。下部的两个平行叉耳是核心的载荷承载部位，两个叉耳上的同轴通孔用来穿装铰接销轴，与被连接构件形成转动副，叉耳的间距需要和被连接件的安装端厚度精准匹配，预留0.1-0.2mm的装配间隙即可，间隙过大会导致连接偏斜，加剧销轴的单侧磨损，间隙过小则会提升装配难度，甚至在温度变化出现热胀冷缩时出现卡滞问题。

　　设计这类零件时，首先要根据实际工况的载荷大小确定各部位的壁厚，上部圆柱筒的壁厚需要满足径向载荷的强度要求，通常会在筒身与下部方形连接台的衔接位置做圆角过渡，避免直角衔接处出现应力集中，在交变载荷作用下产生疲劳裂纹。两个叉耳的厚度需要保持一致，通孔的同轴度公差要控制在0.02mm以内，否则穿装销轴后会出现别劲现象，不仅转动阻力大，还会让销轴承受额外的弯曲应力，大幅缩短零件的使用寿命。叉耳的外侧边缘同样需要做倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，方便对接被连接件的安装位。

　　从安装边界来看，这类零件的上部圆柱筒外径决定了其在安装位的径向占用空间，设计时需要核对周边构件的运动轨迹，预留足够的转动避让空间，避免运动过程中出现结构干涉。下部两个叉耳的外侧总宽度是安装时的关键尺寸，需要匹配被连接构件的安装槽宽度，叉耳的长度则决定了铰接点的力臂长度，直接影响整个连杆机构的传动比，在满足转动角度要求的前提下，不需要过度加长叉耳长度，否则会不必要地提升零件整体重量，还会降低叉耳的结构刚性。零件底部的方形连接台是和上部固定构件连接的部位，平面度需要达到相应的加工要求，保证安装后和固定面贴合紧密，不会出现倾斜导致的受力不均。

　　实际建模过程中，需要重点关注各孔位的同轴度约束，以及各衔接部位的圆角处理，很多新手设计时容易忽略过渡圆角，直接做直角衔接，在后续做有限元分析时会发现直角位置的应力值远超材料的许用应力，实际使用中很容易在该位置出现断裂。另外，叉耳上的通孔边缘需要做沉孔或者倒角处理，避免销轴装配时刮伤孔壁，也能容纳一定的润滑脂，提升铰接转动的润滑效果，减少日常维护的频次。这类零件通常采用45号钢或者Q235钢加工制作，载荷较大的工况下也会选用40Cr调质处理，加工完成后需要对孔位做精镗处理，保证尺寸精度和表面粗糙度满足配合要求。
