双铰接耳弯臂式机械连接支撑构件

　　在各类工装夹具、输送线接驳机构、小型设备的铰接支撑场景中，这类带双铰接耳的弯臂式支撑构件是十分常见的传力部件，日常做结构设计时经常会碰到类似的结构选型与建模需求。从实际应用来看，这类构件主要承担两个方向的力传递：一是底部安装面传递来的设备基座支撑力，二是两个铰接耳通过销轴连接的活动部件的载荷，常见于需要小角度摆动的压紧机构、翻转定位架、物料托举臂的根部支撑位置，在轻工装配线、小型工装治具、非标自动化设备的摆动工位中应用频次很高。

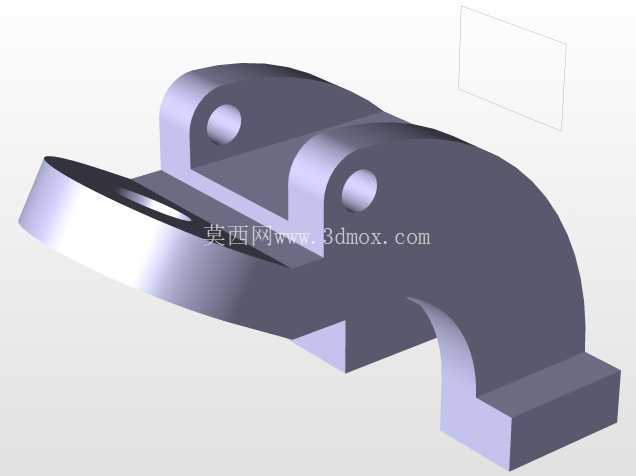

　　从结构功能上看，构件底部的矩形安装块是整个零件的安装基准，设计时需要保证安装面的平面度要求，通常安装面会预留螺栓过孔或者定位销孔的加工余量，用来和设备基座或者工装底板做刚性连接，安装边界需要匹配对应工位的安装空间，底部矩形块的长宽尺寸要保证在最大载荷下不会出现压溃或者连接松动，通常安装面的接触面积会根据额定载荷做等比例放大，避免局部应力集中。向上延伸的弯臂部分采用了变曲率的弧形过渡设计，这种设计不是单纯为了外形美观，核心是为了优化力的传递路径，避免直角连接处出现应力集中断裂的问题，在实际受力时，弧形臂可以将铰接耳处的交变载荷平滑传递到底部安装座，相比直臂加肋板的结构，这种一体化弯臂的抗疲劳性能更好，在频繁摆动的工况下使用寿命更长。

　　两个铰接耳的设计是整个构件的核心功能区，耳孔的同轴度是加工时的关键公差要求，两个孔的轴线平行度偏差需要控制在合理范围内，否则装配销轴后会出现卡滞、磨损加剧的问题。耳孔的内径尺寸需要匹配标准销轴的直径，通常会根据承受的剪切力来选择对应的销轴规格，耳板的厚度也要和销轴的抗剪强度做匹配，避免出现耳板被拉裂或者销轴剪断的失效情况。从建模思路来看，做这类零件的时候首先要确定安装基准面和两个铰接孔的中心距，这两个尺寸是和整机装配直接相关的关联尺寸，需要优先和整体装配做尺寸链校核，确定好核心尺寸后再做弯臂的轮廓放样，过渡圆弧的半径要尽量做大，减少应力集中点，最后再做倒角、拔模等工艺细节处理，保证零件既满足结构强度要求，也符合机加工或者铸造的工艺要求。

　　在实际选型应用时，需要注意这类构件的摆动角度范围，弯臂的弧形轮廓要避开摆动过程中和周边部件的干涉，安装时要保证铰接孔的轴线和摆动方向垂直，否则会出现附加的侧向力，加速耳孔和销轴的磨损。如果是用于有冲击载荷的工位，还可以在耳孔内加装铜套或者自润滑轴承，提升铰接部位的耐磨性能，日常维护时只需要定期在铰接位置加注润滑脂，就能保证长时间的稳定运行。这类一体化的支撑构件相比焊接拼接的结构，整体刚性更好，没有焊接变形的问题，加工完成后不需要做额外的焊缝打磨和应力消除处理，装配精度更容易保证，适合批量应用在标准化的工装模块中。
