柱体与棱柱相交组合实体结构设计

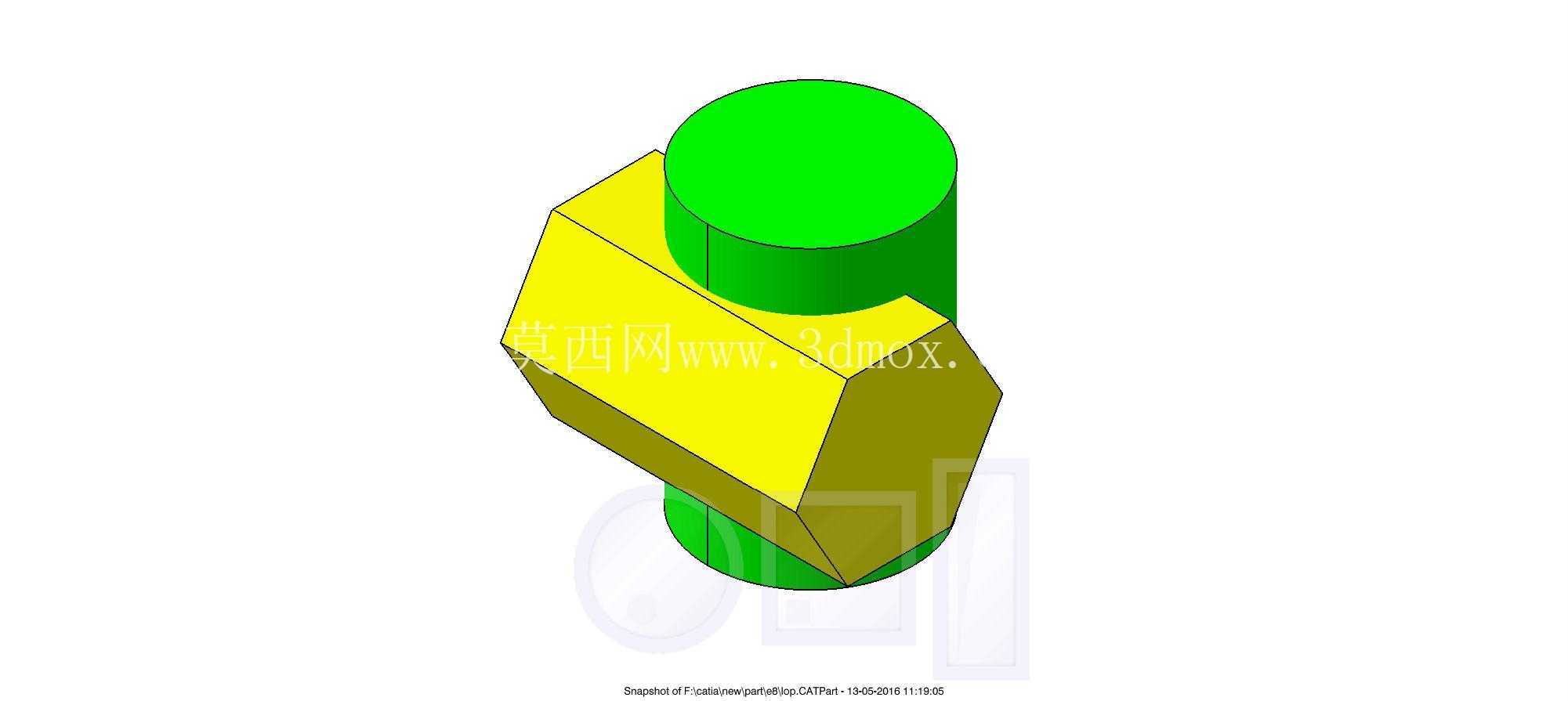

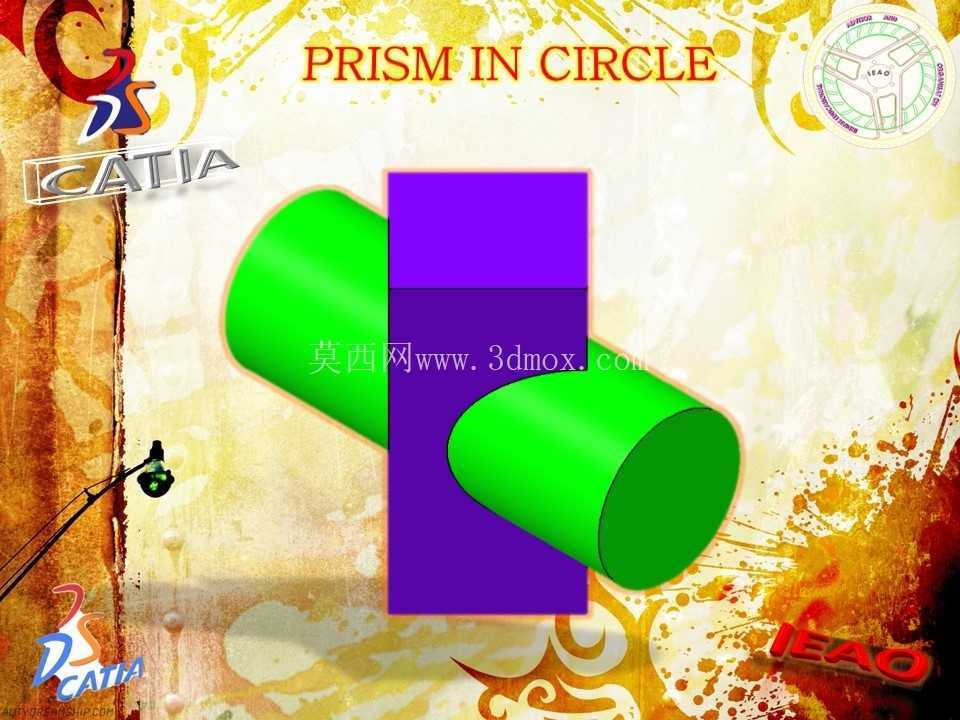

　　从实际应用场景来看，这类相交实体结构多用于小型工装夹具的定位支撑部位，比如生产线旁的工件定位挡块，需要圆柱部分作为导向轴的安装位，棱柱部分作为与工装基板贴合的安装基准，切角的设计一方面可以避免安装时与周边相邻构件发生棱角干涉，另一方面也能减少应力集中的风险，在频繁受侧向冲击力的工况下，切角过渡的结构比直角棱柱的抗裂性能提升不少。从设计思路层面拆解，这类结构的建模逻辑首先要确定两个基础实体的相对位置：圆柱的轴线需要与棱柱的中心对称面完全重合，保证相交后两侧的结构对称，避免出现偏心导致的受力不均；棱柱的切角角度通常取45度，切角深度需要匹配圆柱的直径，保证切角面不会切入圆柱的外圆轮廓，同时也不会让棱柱的直角边超出安装边界。在机械结构设计与三维建模实操中，不同基础几何体的相交组合是非常常见的结构形式，这类结构常出现在传动连接件、定位支撑件、流体通道转接件等零部件的设计环节，需要工程师精准把控实体相交后的轮廓边界、结合强度以及装配适配性。本次呈现的柱体与棱柱相交组合实体，核心是圆柱与切角棱柱的垂直相交结构，圆柱沿垂直方向贯穿棱柱的两个平行端面，棱柱采用了对称切角的六面棱柱形态，相交区域完全融合为单一实体，不存在拼接缝隙或者结构错位，这类结构在实际生产中常作为轴类定位座、管路转接块、工装定位块的基础结构来使用。

　　在尺寸边界把控上，这类结构的安装基准通常选在棱柱的底平面，圆柱的上下伸出长度需要根据实际装配的轴件长度来确定，伸出部分的外圆粗糙度要满足轴件滑动或者固定配合的要求，棱柱的各个侧面需要预留安装螺丝孔的加工余量，通常单边预留不小于5mm的实体厚度，避免钻孔时出现侧壁击穿的问题。在实际建模过程中，实体相交的处理需要重点关注相交线的顺滑度，不能出现建模导致的碎面、褶皱，否则后续导入工程图模块生成剖视图、尺寸标注时会出现轮廓识别错误，也会影响后续数控加工编程时的刀路生成，导致加工出来的零件在相交部位出现台阶或者刀痕。

　　这类相交结构的受力特性也需要在设计阶段做考量，圆柱与棱柱的结合部位是应力集中的高发区域，如果零件需要承受较大的轴向或者径向载荷，需要在相交的内侧位置增加圆角过渡，圆角半径通常取相交壁厚的0.2-0.3倍，既不会过多影响零件的整体尺寸，也能有效分散应力，提升零件的疲劳寿命。在装配适配性上，这类结构的棱柱部分通常会设计成与安装槽间隙配合，间隙量控制在0.02-0.05mm之间，保证安装时可以顺利嵌入槽位，同时不会出现过大的晃动；圆柱部分如果是作为导向轴使用，会根据配合等级选择基孔制或者基轴制的公差带，比如滑动配合选H7/g6，过渡配合选H7/k6，满足不同的装配需求。

　　很多新手工程师在做这类相交实体建模时，容易出现圆柱与棱柱的相对位置偏移，或者切角尺寸计算错误，导致最终生成的实体与设计要求不符，甚至出现实体无法合并的报错，这就需要在建模初期就把各个基准面、基准轴的约束完全定义，不要出现欠约束的草图，在做布尔合并操作前，先检查两个实体的相交区域是否完全闭合，有没有出现曲面破面的情况。另外这类结构在做轻量化设计时，也可以在棱柱的非安装面做减重槽设计，减重槽的深度不能超过棱柱壁厚的三分之二，避免影响整体结构强度，槽的边角也要做圆角过渡，减少应力集中。从加工工艺角度来看，这类相交实体如果采用金属切削加工，通常先加工棱柱的六个面和切角，再加工圆柱的外圆和内孔（如果有通孔需求的话），最后处理相交部位的过渡圆角，这样的加工顺序可以有效保证各个形位公差的精度，避免二次装夹带来的位置度误差；如果是采用3D打印制作样件，需要注意相交部位的支撑添加，不要让支撑落在配合面上，避免后续打磨处理影响配合精度。
