C型卡扣式弧形连接固定结构件

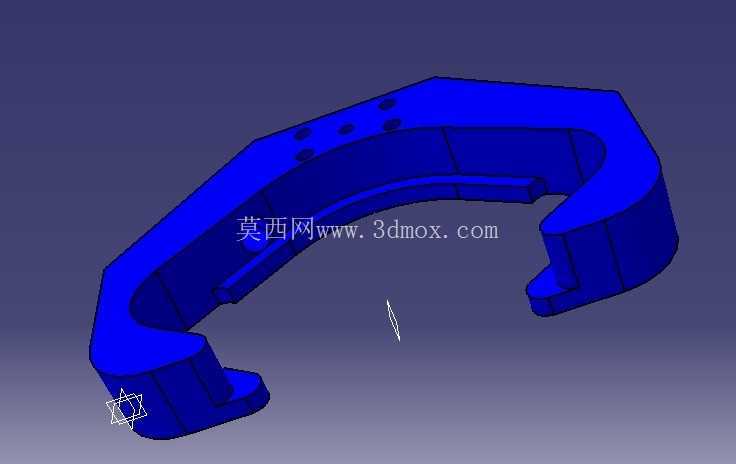

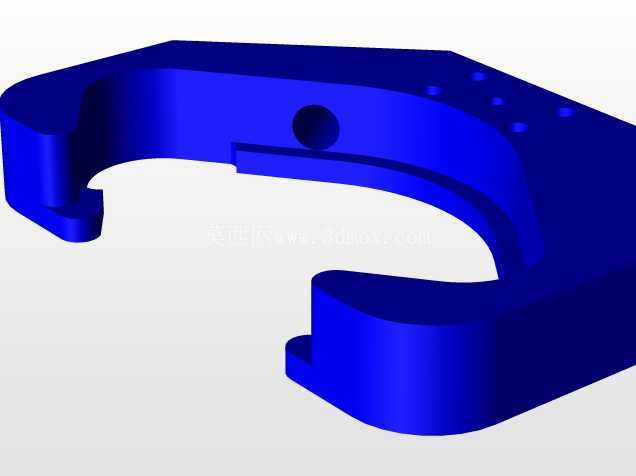

　　这类C型弧形卡扣结构件，在工业装配场景中常作为快速装夹的连接部件使用，常见于小型设备的壳体扣合、管线辅助定位、工装夹具的快速锁紧模块中，依靠自身的弧形弹性形变实现卡接，无需额外紧固件即可完成快速拆装，在需要频繁开合检修的设备舱体、便携式工具的外壳连接场景中应用十分广泛。从结构设计逻辑来看，整体采用开口式C型弧形轮廓，主体壁厚保持均匀过渡，避免注塑或机加工过程中出现应力集中导致的变形问题，弧形段的曲率匹配被夹持工件的外轮廓弧度，保证卡接后接触面贴合均匀，不会出现局部点接触导致的压痕或夹持松动。

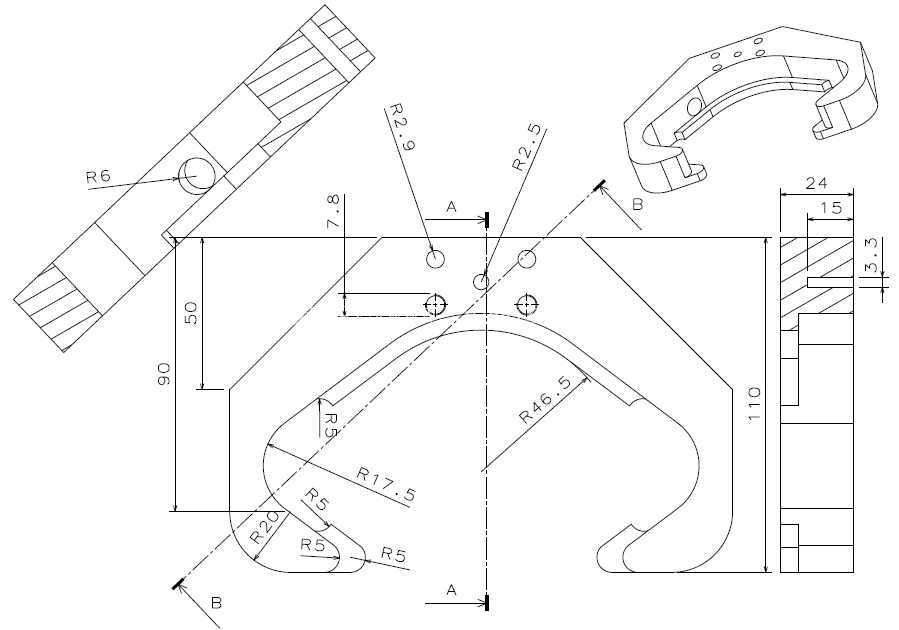

　　结构上端预留的三个沉孔，用于安装定位销或者紧定螺钉，当卡扣卡入对应工位后，可通过沉孔内的紧固件实现二次锁止，防止设备运行过程中受振动影响出现卡扣脱开的问题，沉孔的深度设计与常用的内六角平端紧定螺钉尺寸匹配，安装后螺钉端面不超出卡扣外表面，避免与周边零部件产生运动干涉。开口端的两个卡爪做了向内的收边勾角设计，卡入对应卡槽时勾角能够扣住卡槽的内侧端面，提供足够的轴向拉脱阻力，同时卡爪的导入端做了小角度倒角，装配时无需精准对位即可顺着倒角滑入卡槽，降低一线装配人员的操作难度，提升装配效率。

　　从安装边界来看，整体弧形的外轮廓半径适配直径60-80mm的柱状被连接件，开口宽度比被连接件直径小2mm，依靠材料自身的弹性变形量实现过盈卡接，安装时所需的按压力控制在30N以内，徒手即可完成装配，无需借助专用工装。结构内侧沿弧形走向设置了两条凸起的加强筋，既能够提升卡扣整体的结构强度，避免反复拆装过程中出现弧形段断裂的问题，同时加强筋的凸起高度为0.8mm，能够减少卡扣与被连接件的接触面积，降低卡接过程中的摩擦阻力，拆装时更加顺滑。

　　在实际选型应用中，这类卡扣结构常采用PA66加玻纤材料注塑成型，具备足够的结构强度与弹性形变能力，可承受-20℃到80℃的工作环境温度，在普通工业设备、家用电子电器、小型电动工具的壳体连接场景中都能稳定使用。设计这类结构时需要重点关注开口端的形变应力，通过有限元分析反复校核卡爪张开至最大装配角度时的应力值，确保应力低于材料的屈服强度，避免反复拆装后出现塑性变形导致卡接力下降，同时弧形段的壁厚要根据材料的弹性模量调整，壁厚过大会导致装配所需按压力过大，徒手难以操作，壁厚过小则会导致卡接力不足，容易出现松脱问题。另外，结构上的所有转角位置都做了R0.5以上的圆角过渡，避免注塑过程中出现尖角缺料的问题，同时也能减少应力集中点，提升零件的整体使用寿命。这类卡扣结构相比传统的螺丝连接，能够减少零件数量，降低装配工时，在批量生产的产品中能够有效控制装配成本，同时无外露紧固件的设计也能让产品的外观更加简洁规整。
