手持式电吹风曲面结构三维建模实例

　　日常家居场景里的手持电吹风，核心使用场景覆盖家庭干发、美发沙龙造型、实验室局部烘干等多个领域，不同场景对设备的握持手感、出风角度、重量平衡都有差异化要求，建模过程中需要把这些实际使用需求拆解到曲面的每一段曲率里。从实际功能来看，电吹风需要实现气流的顺畅导流，手柄与风筒的衔接区域不能出现气流紊流的结构死角，同时握持区域要贴合人手自然握持的掌型曲线，长时间举持不会产生明显的压痕，这就要求曲面过渡不能出现生硬的折角，所有衔接面都要做到G2以上的曲率连续，避免注塑生产时出现应力集中的问题。

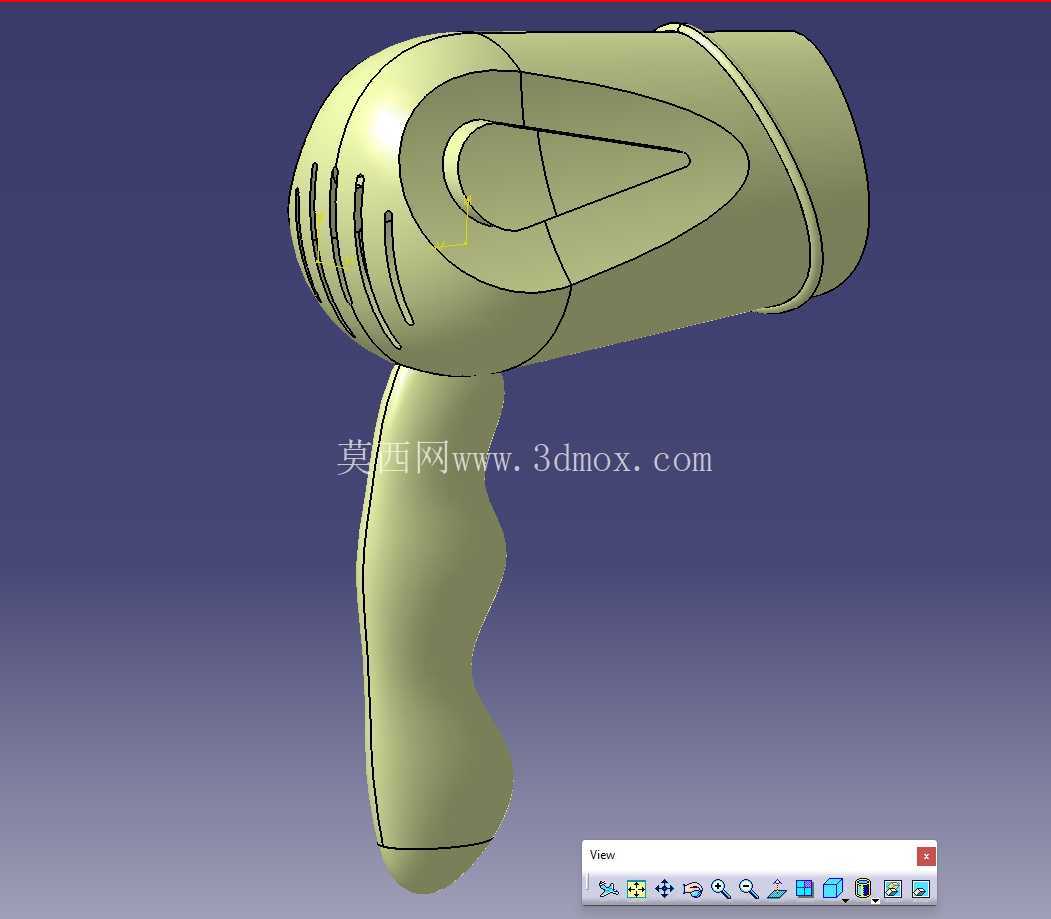

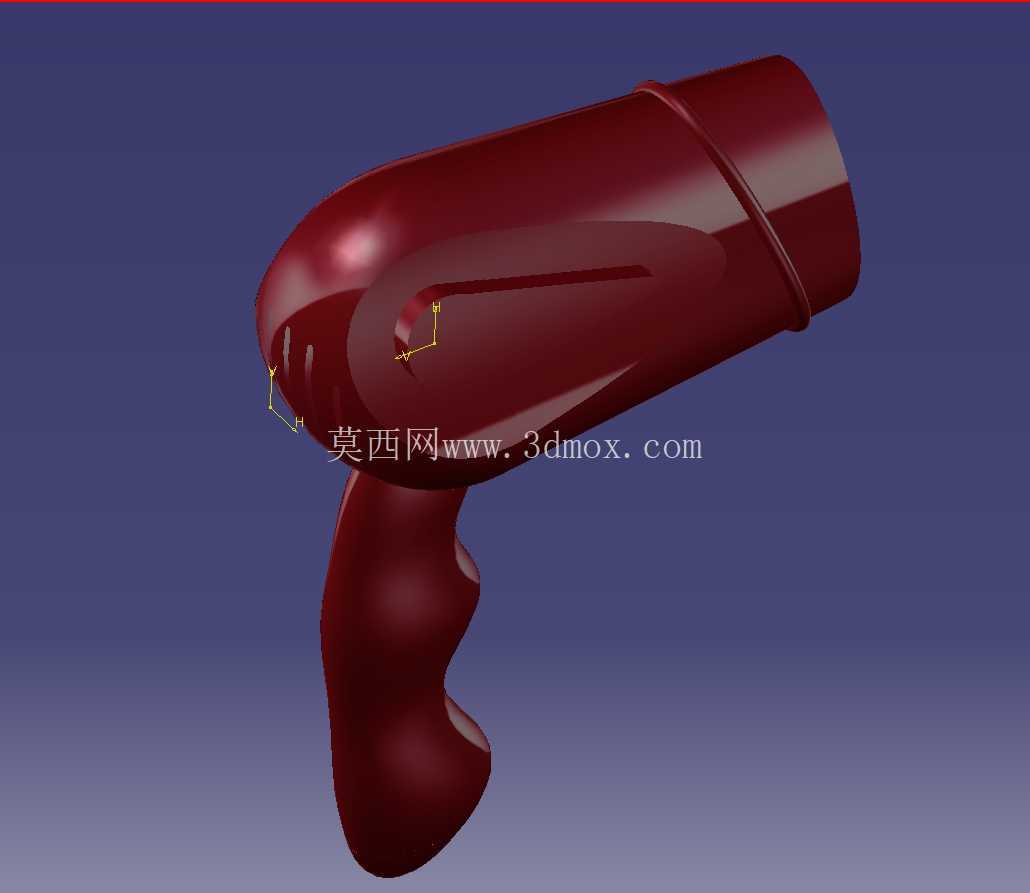

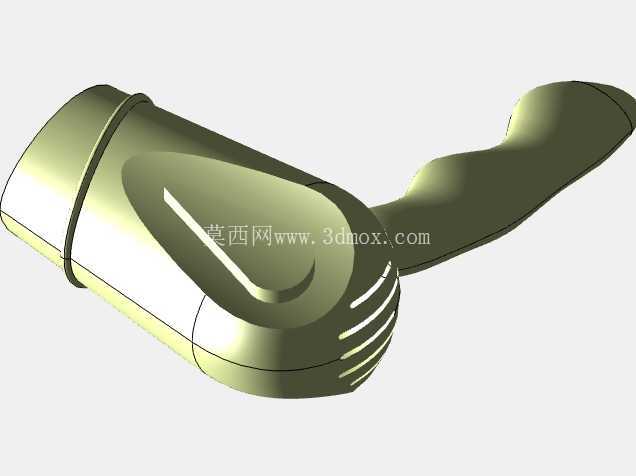

　　设计思路上先从整体轮廓线入手，先确定风筒的中轴线与手柄的倾斜夹角，这个角度不是随意设定的，要匹配普通人抬手吹发时手腕的自然偏转角度，通常控制在110度到120度之间，能有效降低长时间使用的腕部疲劳。风筒部分的曲面采用多截面扫掠的方式构建，进风端到出风端的直径渐变要匹配内部风机、加热丝的安装尺寸，内壁曲面要预留出加热组件的安装间隙，不能出现曲面与内部元器件干涉的情况，外壁曲面则要兼顾视觉上的流畅感与握持时的防滑需求，在风筒侧面做了内凹的曲面造型，既可以作为视觉识别特征，也能在放置时起到一定的防滑限位作用。

　　手柄部分的曲面构建重点在于人机工程的匹配，根据成年人手掌的宽度数据，手柄握持区的截面周长控制在合适范围，曲面的凹凸变化完全贴合指腹的自然弧度，拇指放置的区域做了轻微的内凹处理，按键安装位的曲面要和手柄整体曲面顺滑衔接，按键凸起高度控制在不影响握持、又能清晰感知按键位置的范围。外形尺寸方面，风筒总长度控制在适合单手握持操作的区间，手柄长度覆盖手掌从虎口到小指的握持范围，整体重心落在手柄握持区的中心位置，避免头重脚轻的使用感受。

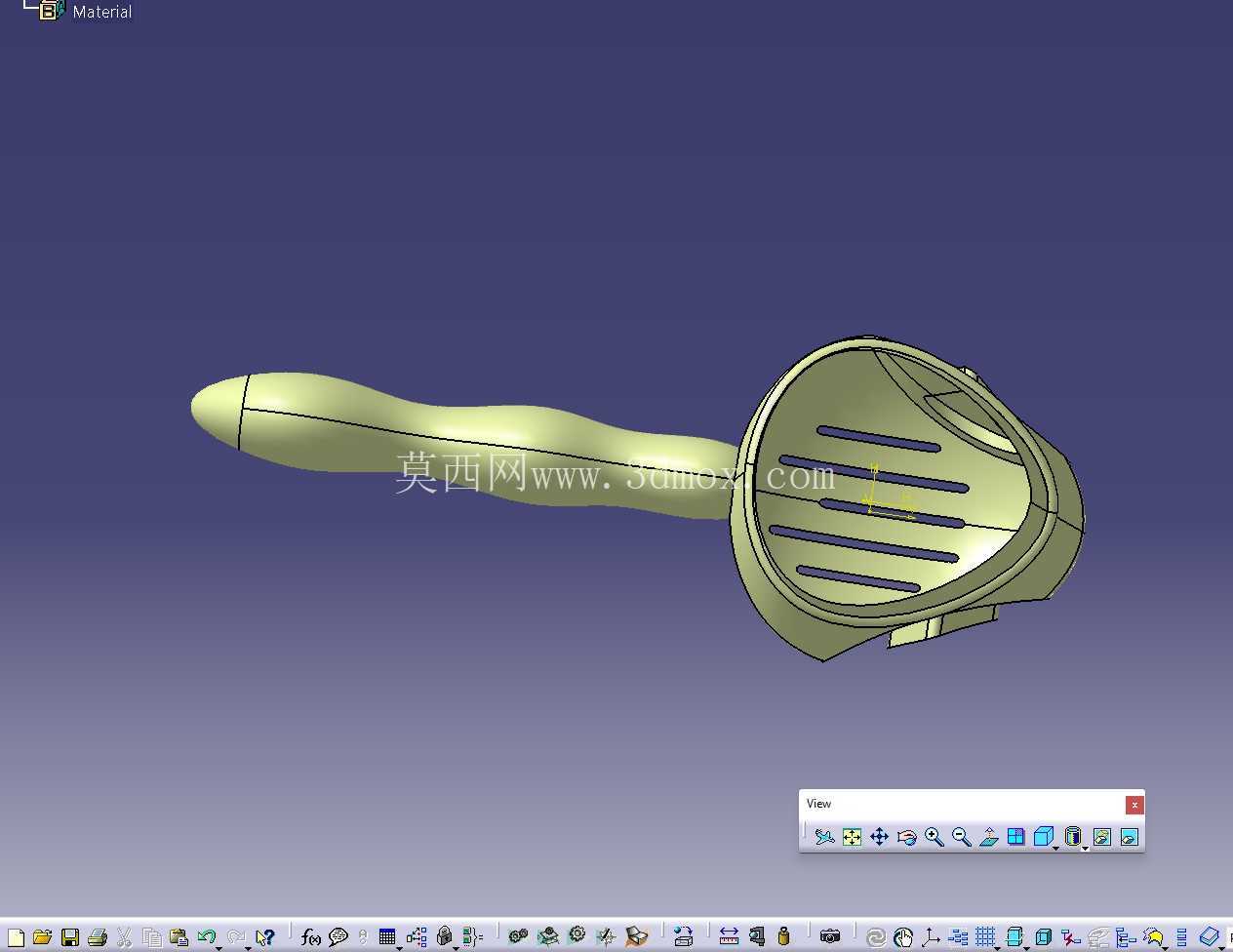

　　安装边界上，风筒尾部的进风网安装位做了台阶式的曲面止口，保证进风网安装后与外表面齐平，没有突兀的台阶；风筒前端的出风嘴连接位做了标准化的卡扣曲面，能适配通用规格的集风嘴、散风嘴配件；手柄底部的电源线出线位做了圆弧过渡的曲面结构，避免电源线弯折时出现直角磨损，延长电源线的使用寿命。建模过程中所有曲面都经过了曲率分析检查，没有出现曲率突变的区域，拔模角度统一按照注塑生产的要求设置，所有外观面的拔模斜度满足脱模需求，不会出现生产粘模的问题。曲面拆分的时候也考虑了后续模具加工的可行性，外观面没有出现倒扣结构，不需要额外做复杂的抽芯结构，能有效降低模具的加工成本与生产难度。内部结构的安装位都在曲面构建时预留了足够的安装空间，风机固定位、加热丝支架固定位、开关按键安装位的曲面边界都和对应零件的安装尺寸匹配，后续结构设计时不需要再对外观曲面做大幅度的修改，能有效缩短整体产品的开发周期。
