多轴孔铰接连接支架零件结构设计

　　该零件属于机械传动系统中的铰接支撑类构件，主要应用在需要实现多自由度铰接传动的工位场景中，常见于轻工自动化设备的连杆传动单元、小型工程机械的操纵联动机构、输送设备的张紧调节组件等位置，核心作用是为多组平行排布的铰接轴提供稳定的安装定位基准，同时传递不同连杆部件之间的摆动力矩，保障联动动作的同步性与稳定性。从功能特性来看，零件集成了三个不同孔径的同轴度要求轴孔，三个轴孔的中心距根据对应铰接轴的受力大小做了差异化排布，大直径轴孔对应主承载铰接位，主要承受机构往复摆动产生的径向载荷与交变冲击力，孔内壁设计为光滑配合面，适配衬套或滚动轴承的压装需求，孔口位置做了微小的倒角处理，既可以去除机加工产生的毛刺飞边，也能在压装配套轴套时起到导向作用，避免装配过程中刮伤配合面影响装配精度。

　　两个小直径轴孔分别对应辅助连杆与定位锁止件的安装位，孔的轴线与主承载孔保持严格的平行度公差，避免铰接装配后出现连杆卡滞、运动干涉的问题。零件的连接臂部分采用了变截面的流线型过渡结构，没有采用直角突变的截面设计，这种结构可以有效降低机构往复摆动过程中应力集中的风险，在长期承受交变载荷的工况下，能大幅减少连接臂根部出现疲劳裂纹的概率，同时在满足结构强度要求的前提下，尽可能去除了非承载区域的多余材料，有效控制零件的整体重量，降低机构运动过程中的惯性负载。

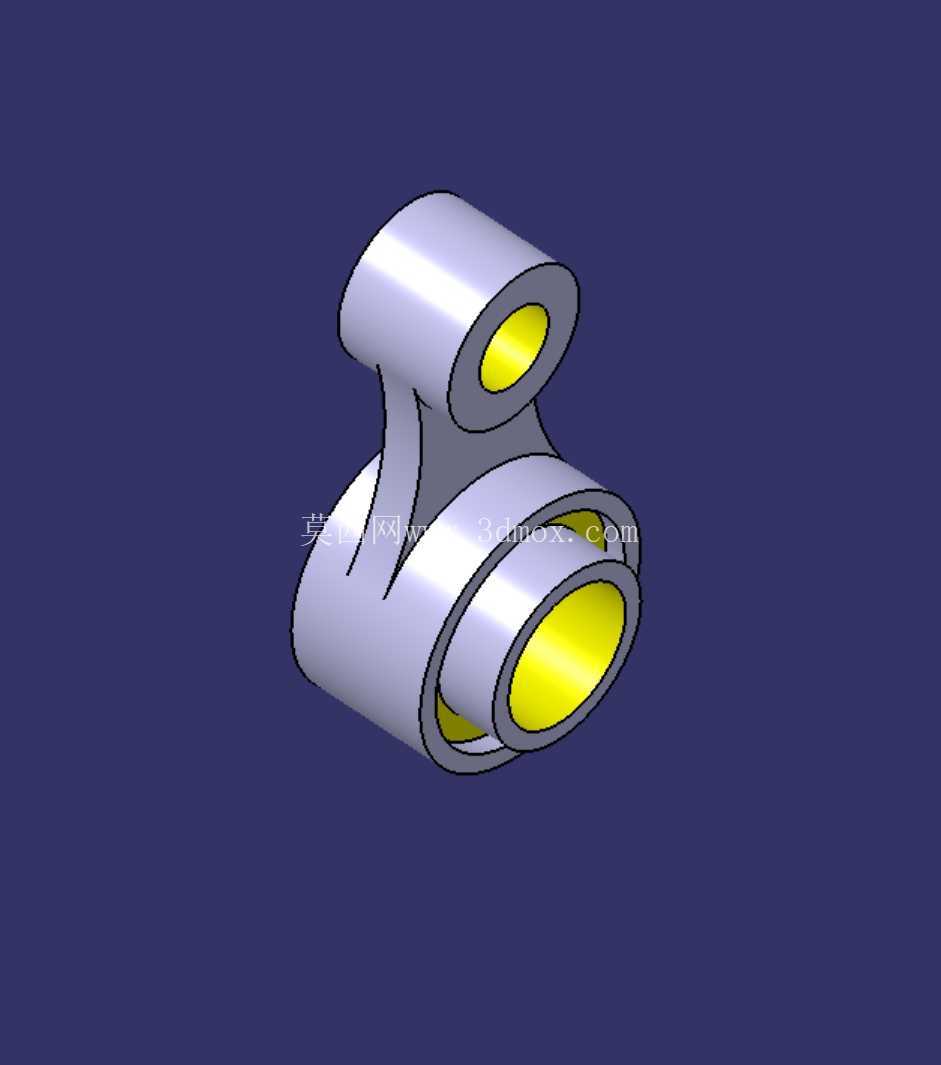

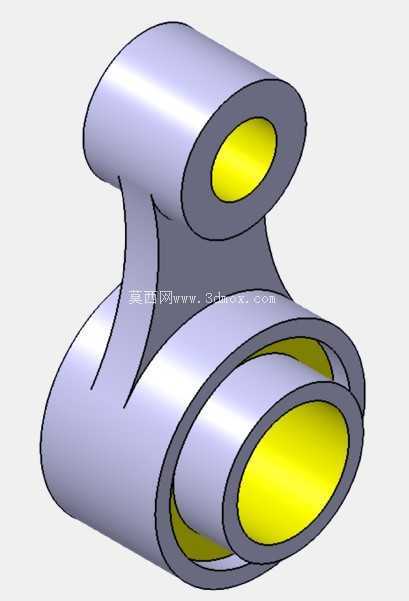

　　从设计思路层面，该零件的建模过程遵循了从二维草图到实体特征生成的常规机械零件设计逻辑，首先确定三个轴孔的中心位置坐标，以主承载孔的中心为设计基准，依次绘制各轴孔的截面轮廓与连接臂的外形草图，通过凸台拉伸生成基础实体后，对轴孔位置进行切除拉伸生成内孔结构，之后对所有锐边位置做圆角过渡处理，最后通过布尔运算合并所有特征实体，完成整体结构的建模。在尺寸设计上，主承载孔的孔径根据配套铰接轴的直径做匹配设计，孔的轴向长度根据对应轴承的宽度预留足够的安装空间，两个辅助轴孔的中心距根据联动连杆的运动行程做计算校核，确保连杆摆动到极限位置时，零件本体与周边构件不会发生运动干涉。

　　零件的安装边界需要结合实际装配场景做校核，安装时主承载孔通过铰接轴固定在设备的基座支架上，两个辅助孔分别连接对应的传动连杆与调节构件，零件的外轮廓最大回转半径需要满足摆动全行程内与周边设备结构保留至少2mm的安全间隙，避免运行过程中出现碰撞磨损。零件的材质通常选用45号钢或铝合金，根据承载工况的不同做对应选择，重载工况下采用45号钢并做调质处理，提升零件的综合力学性能，轻载高速工况下采用6061铝合金做硬质阳极氧化处理，在满足强度要求的同时降低零件自重，提升机构的响应速度。零件的配合面加工精度需要满足IT7级公差要求，轴孔的圆柱度公差控制在0.02mm以内，各孔轴线的平行度公差控制在0.03mm/100mm以内，保障铰接装配后传动顺畅无卡滞。
