卡箍式铰接连接支架结构设计

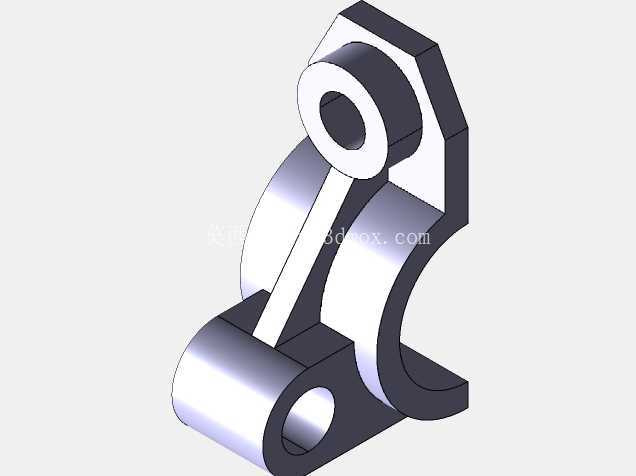

　　这类带卡箍抱紧结构的铰接支架，在工业管线架设、小型执行元件安装场景里应用十分普遍，日常做设备布局时经常会碰到需要在圆柱型构件上加装附属组件的需求，比如在气动管路、液压硬管、设备圆型材框架上固定传感器支架、小型走线槽、辅助操作手柄，都需要用到这类无需在母材上打孔、可灵活调整安装位置的铰接连接构件。从结构功能来看，这个零件同时承担两个核心作用，下部的C型开口卡箍是主抱紧结构，使用时将开口对准待安装的圆柱杆件扣入，后续可通过配套的卡箍紧固件收紧开口，利用抱紧产生的静摩擦力实现整个支架在杆件上的位置固定，相比打孔螺栓固定的方式，这种结构不会破坏母材的结构强度，还能根据现场装配需求沿杆件轴向、周向任意调整安装位置，适配现场调试阶段的位置迭代需求。

　　上部的带孔铰接耳是功能连接端，耳孔内可配套安装销轴、铰接螺栓，用来连接需要实现小角度摆动的附属构件，比如设备的限位拨杆、小型阻尼撑杆、管线防护盖板的铰接端，耳孔的同轴度、端面垂直度直接影响铰接动作的顺畅度，设计时需要严格控制耳孔与卡箍中心的位置度公差，避免铰接件转动时出现卡滞、别劲的情况。中间的连接筋板是结构强度的核心保障，由于铰接耳承受的摆动力矩会直接传递到卡箍与杆件的结合面，筋板采用了变截面的过渡设计，从铰接耳根部平滑延伸到卡箍的上下两个抱紧端，既避免了直角连接处的应力集中问题，也能在控制零件整体重量的前提下，提升整个支架的抗扭、抗弯承载能力，不会在铰接端承受侧向载荷时出现筋板断裂、卡箍变形松脱的问题。

　　下部的横向带孔凸台属于辅助安装结构，当卡箍抱紧力不足以承受较大载荷时，可在这个凸台的孔内加装紧定螺钉，顶紧在被抱紧的圆柱杆件表面，进一步提升连接的可靠性，避免设备运行过程中受振动影响出现支架滑移、位置偏移的问题。做这类零件的三维建模时，首先要确定核心的安装边界参数：首先是下部C型卡箍的内圆弧直径，这个尺寸必须和待抱紧的圆柱杆件外径做公差匹配，通常内孔尺寸取杆件外径的负公差0.1到0.2毫米，保证收紧后有足够的抱紧接触面积，避免出现点接触导致抱紧力不足；其次是上部铰接耳的内孔直径，要匹配选用的铰接销轴外径，孔的长度要根据铰接件的连接厚度确定，保证销轴安装后有足够的支撑长度，避免铰接点出现过大的配合间隙；还要控制卡箍开口的宽度，开口尺寸要略小于卡箍内孔直径，保证扣装到杆件上时能有初始的预紧力，不会在紧固件未锁紧时直接从杆件上脱落。

　　建模过程中要注意所有的棱边都做圆角过渡处理，尤其是筋板与卡箍、铰接耳的连接位置，圆角半径不能小于2毫米，既可以降低铸造、机加工过程中的应力集中风险，也能避免安装时锐边划伤操作人员、破坏配套管线的绝缘层。实际选型应用时，要根据承载的载荷大小确定零件的材质，普通轻载场景比如固定小型传感器、走线架，可以选用工程塑料注塑成型，重量轻且有一定的减震效果；中载场景比如固定操作手柄、小型撑杆，可以选用铝合金压铸成型，兼顾强度与重量要求；重载场景比如工业设备上的执行机构铰接支架，则需要选用碳钢铸造后做表面镀锌处理，提升结构强度与防锈能力。安装时要注意卡箍的收紧紧固件要对称拧紧，避免单边受力导致卡箍变形，使得抱紧面贴合不均匀，影响连接可靠性；铰接耳内的销轴要配套开口销或者轴用挡圈做轴向固定，避免设备运行过程中销轴脱出导致连接失效。这类结构的设计难点在于平衡抱紧力与结构尺寸的关系，卡箍的壁厚不能过薄，否则收紧时会出现塑性变形无法提供足够的抱紧力，也不能过厚导致整体结构笨重、占用过多安装空间，通常卡箍壁厚取内孔直径的十分之一到八分之一，就能满足大多数常规场景的承载需求。
