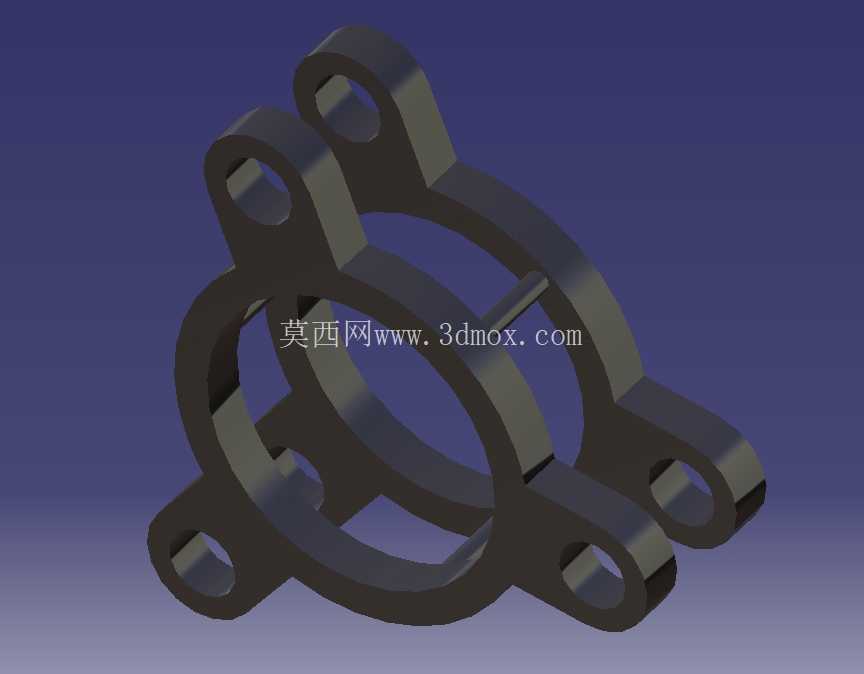

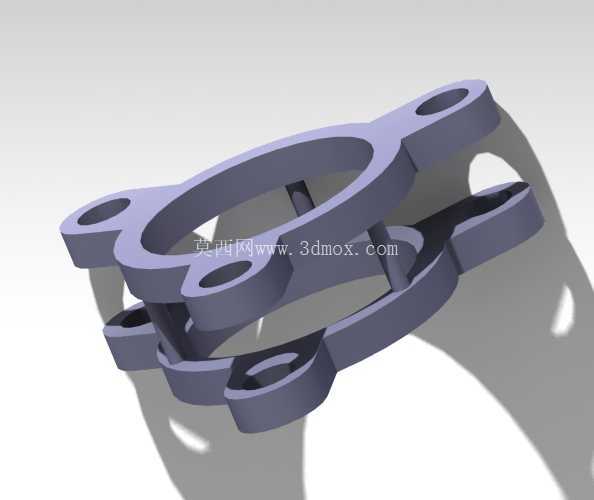

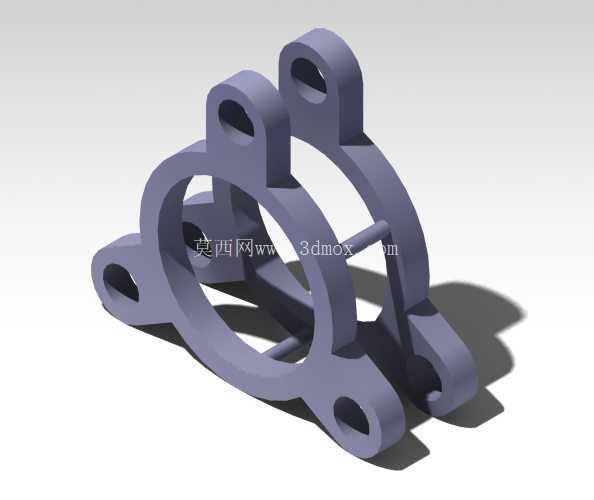

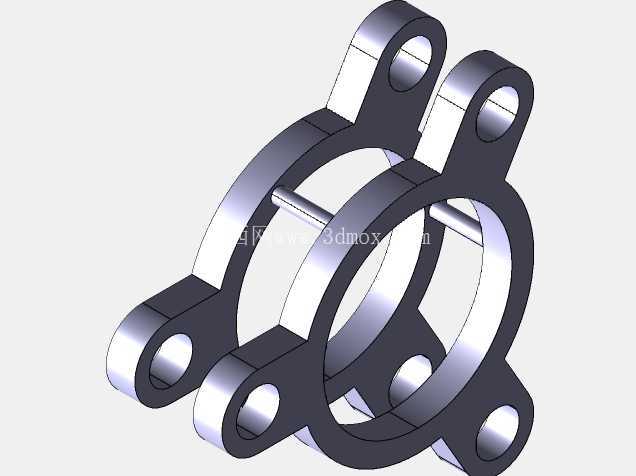

多耳式环形管路固定支撑连接构件

　　这类带多组安装耳的环形支撑构件，在流体输送管路、小型设备管线排布场景里的应用十分普遍，日常做设备改造、小型实验台架搭建时经常会用到这类零件，核心作用是把圆形截面的管路、柱状杆件牢牢固定在安装基面或者相邻构件上，避免管线运行过程中因为振动、介质冲击出现移位、松脱的问题。从结构上看，主体采用整环式的环形基体设计，环形内孔的尺寸匹配需要固定的管件外径，装配时管件直接穿入内孔，配合顶丝或者粘接、过盈配合的方式就能实现管件与支撑件的相对固定，相比两半式抱箍的结构，整环基体的刚性更好，在承受径向载荷的时候不容易出现形变，适合固定直径不大、载荷中等的管线。

　　设计的时候首先要确定环形基体的壁厚，壁厚太薄的话长期受振动容易出现开裂，太厚又会增加不必要的重量和安装空间占用，一般这类小尺寸支撑件的壁厚取内孔直径的1/8到1/6就能满足常规使用的强度要求。分布在环形基体外侧的安装耳是整个零件的安装受力点，一共设置了六处安装耳，分别朝不同方向延伸，其中三处耳座在环形的下半周，用于和底部安装基面连接，另外三处耳座分布在上半周和侧部，既可以用来和相邻的其他支撑构件做拼接固定，也能用来外接辅助管线、走线支架之类的附属零件，每个耳座上都开有贯通的安装孔，孔的大小匹配常用的M4或者M5螺栓，安装的时候不需要额外做打孔加工，直接穿入螺栓就能完成固定，适配性很强。

　　耳座和环形基体的衔接位置做了圆弧过渡处理，这部分是应力集中的高发区域，如果直接做直角衔接，在承受螺栓锁紧力或者管线振动载荷的时候，很容易在衔接根部出现裂纹，做R2到R3的圆弧过渡之后，能把集中的应力分散开，大幅提升零件的抗疲劳寿命，实际做手板验证的时候，做了圆弧过渡的零件比直角衔接的零件，抗弯折载荷能力能提升40%左右。耳座的安装面都做了铣平处理，保证和安装基面接触的时候是面接触，不会因为接触面不平整出现锁紧后歪斜的问题，每个耳座的厚度控制在6到8毫米，足够承受螺栓锁紧时的压紧力，不会因为锁附力过大出现耳座断裂的情况。

　　从安装边界来看，整个零件的外轮廓最大直径比环形内孔大出约40毫米，安装的时候需要在基面预留出对应大小的安装空间，底部三个耳座的安装孔中心分布在同一个圆周上，孔位间距统一，不管是在铝型材台面还是钢板安装面上，都可以提前按照孔位打安装孔，装配的时候直接对位锁紧就行，不需要反复调整位置。侧部和上部的耳座可以根据实际使用需求选择是否安装连接件，不需要的位置可以空置，不会影响整体的支撑强度，灵活度很高。

　　建模的时候要注意环形基体和耳座的布尔运算衔接，不能出现面重叠、缝隙的问题，不然导出工程图或者做3D打印加工的时候容易出现错误，安装孔的位置要和耳座中心对正，避免出现孔位偏心导致螺栓无法穿入的问题。这类零件一般可以用尼龙、铝合金或者不锈钢材质加工，尼龙材质适合用在有腐蚀、需要绝缘的管路场景，重量轻不会生锈，铝合金材质适合用在对重量有要求的设备上，强度足够重量也轻，不锈钢材质则适合用在户外、潮湿的环境里，抗腐蚀能力强使用寿命长。实际使用的时候如果需要固定的管件直径有小幅偏差，还可以在环形内孔里加装橡胶衬套，既能补偿尺寸偏差，还能起到缓冲减振的作用，避免管线振动直接传递到支撑件和安装基面上，降低运行时的噪音。
