双法兰连接立式支撑柱结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:782116
  • 双法兰连接立式支撑柱结构设计
  • 双法兰连接立式支撑柱结构设计
  • 双法兰连接立式支撑柱结构设计
  • 双法兰连接立式支撑柱结构设计

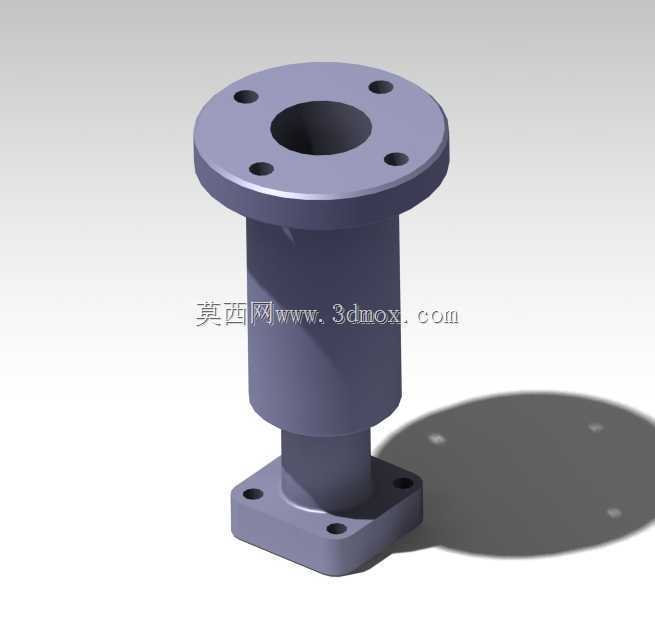

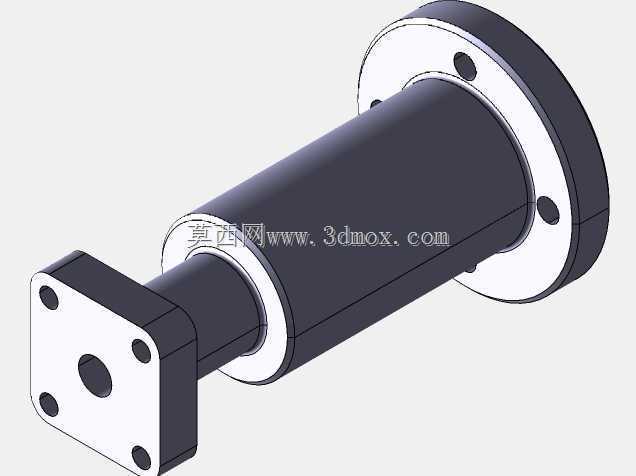

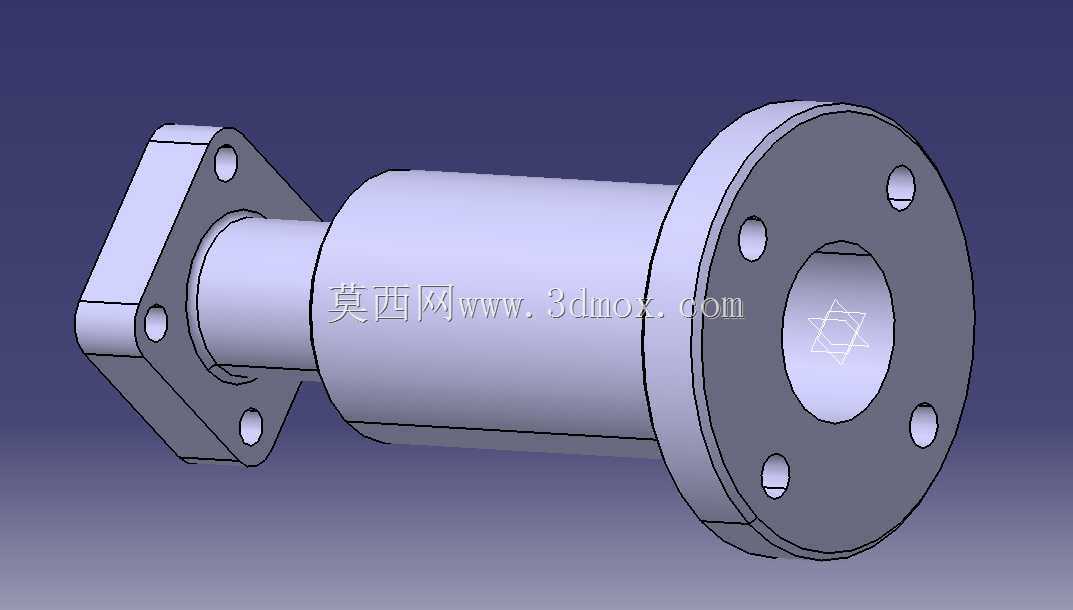

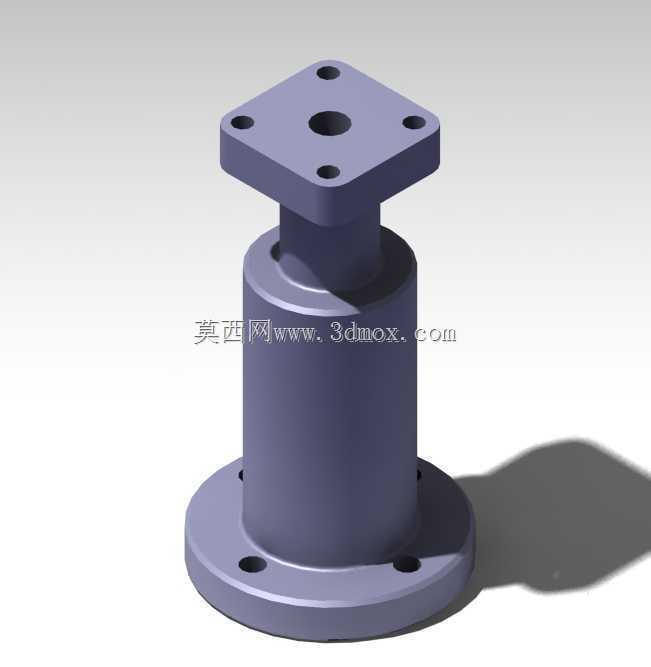

  这类双法兰立式支撑构件,在工业产线的工位承重、小型设备的架高安装场景中应用十分普遍,很多自动化检测工位、物料中转导向工位都会用到这类结构来承载上部模组的重量,同时保证安装位置的同轴度精度。从结构本身来看,下部采用大直径圆形法兰作为底部安装基准,法兰盘上均匀分布四个安装通孔,孔位沿圆周等角度排布,安装时可以通过螺栓将整个构件牢牢固定在设备台面或者型材框架的基准面上,大直径的法兰盘能有效分散上部载荷,避免局部应力集中导致的安装面变形,哪怕上部搭载的是带轻微振动的检测模组,也能保证足够的连接稳定性。上部的方形法兰是用来对接上部功能组件的接口,方形法兰上同样设置了四个角位安装孔,中心位置预留了贯通的中心孔,这个中心孔一方面可以用来走气路、

  电路的管线,另一方面也能作为上部组件安装时的定位基准,配合定位销使用时,可以快速完成上部模组的对位安装,减少现场调试的校准时间。中间的柱身采用等直径圆柱结构,相比方形柱身,圆柱结构在承受轴向压载荷的时候应力分布更均匀,不会出现棱角位置的应力集中问题,同时柱身的外径尺寸经过核算,在满足承重要求的前提下尽可能控制整体重量,不会给下部安装基础带来多余的载荷负担。设计这类构件的时候,首先要明确上下安装面的平行度公差要求,因为上下法兰分别对接两个安装基准,如果平行度超差,会导致上部组件安装后出现倾斜,直接影响设备的运行精度,所以建模过程中要优先约束上下法兰端面的平行度,再去匹配安装孔的位置度。安装边界方面,

  下部圆形法兰的外径决定了底部安装需要预留的平面空间,安装时要保证安装台面的对应区域平面度符合要求,避免法兰盘安装后出现翘曲;上部方形法兰的对角尺寸要和上部对接组件的安装接口尺寸匹配,孔位的公差要控制在合理范围内,既要保证螺栓能顺利穿入,又不能因为间隙过大导致安装后出现错位。另外柱身的高度尺寸是根据实际工位的架高需求确定的,不同的工位需要的架高高度不同,但这类标准结构的连接接口可以保持通用,只需要调整柱身长度就能适配不同的安装高度需求,能大幅减少非标设计的重复工作量。在实际使用场景中,这类支撑柱还经常搭配缓冲垫使用,在下部法兰和安装台面之间加装橡胶缓冲垫,可以吸收设备运行时产生的微振动,避免振动传递到上部组件影响检测或者加工精度;

  上部法兰和对接组件之间也可以根据需求加装调整垫片,用来微调上部组件的水平度,不需要重新加工构件就能完成精度校准。从受力角度分析,这类构件主要承受轴向的压力载荷,同时也要考虑部分场景下的侧向剪切力,所以柱身和上下法兰的连接位置做了过渡圆角处理,避免直角连接处因为应力集中出现断裂风险,尤其是在有频繁启停振动的工况下,过渡圆角的设计能大幅提升构件的疲劳寿命。建模的时候要注意安装孔的沉头设计,下部法兰的安装孔采用沉头结构,安装后螺栓头不会突出法兰端面,保证法兰和安装面能完全贴合;上部法兰的安装孔也可以根据对接螺栓的形式选择沉头或者通孔,保证连接后螺栓不会干涉上部组件的安装。这类结构虽然看起来简单,但在实际设备搭建中是非常基础的通用连接件,很多模块化设备的框架搭建都会用到这类标准化的支撑构件,统一接口尺寸后可以实现不同工位的构件互换,降低备件储备的成本,也能缩短设备组装的周期。
