双安装位带支撑臂铰接支座结构设计

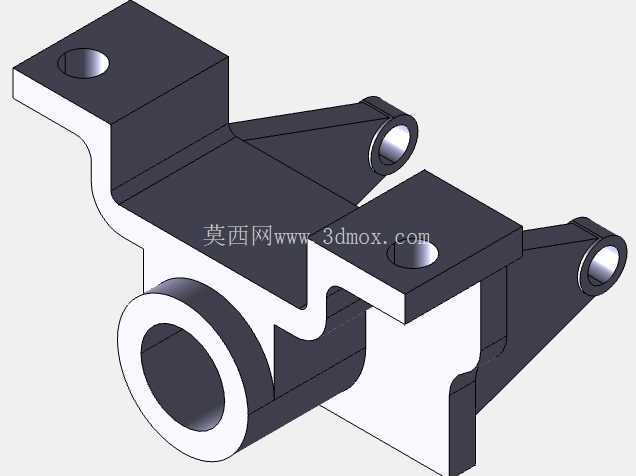

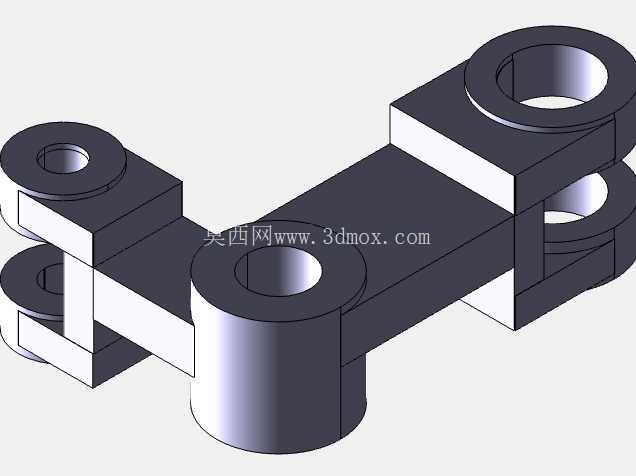

　　该铰接支座结构主要应用于中小型自动化产线的连杆传动机构、工装夹具的活动连接端，以及小型输送设备的摆臂支撑点位，在设备运行过程中承担铰接转动、载荷传递以及安装定位的核心作用，能够在往复摆动的工况下保持稳定的连接精度，避免连接部位出现旷量偏移。从结构设计逻辑来看，主体采用一体化铸造成型后做机加工的工艺路线，底部设置的大直径轴孔为核心铰接点位，孔壁预留了足够的壁厚以承受径向载荷，孔端做了倒角处理，既方便装配时的轴件导入，也能消除锐边避免装配过程中划伤操作人员或配合零件表面。

　　上部两个对称分布的方形安装台是整个构件的固定安装基准，每个安装台中心都设置了贯通的螺栓安装孔，安装孔周边做了沉台设计，能够让螺栓头完全沉入沉台内部，避免螺栓突出安装面干涉其他运动部件，两个安装台的间距经过严格核算，既保证了安装后的支撑稳定性，也预留了足够的扳手操作空间，方便现场装配时的螺栓紧固作业。从安装边界来看，两个安装台的底面为共面设计，是整个构件的安装定位基准面，平面度公差控制在0.05mm以内，保证安装后与安装基板完全贴合，不会出现局部翘曲导致的应力集中问题。

　　两侧延伸出的支撑臂末端同样设置了铰接孔位，这两个孔位与底部主铰接孔的中心距、平行度都做了严格的公差约束，能够保证配套连杆安装后转动顺畅，不会出现卡滞问题，支撑臂与主体连接的位置做了圆弧过渡加强筋设计，在不额外增加整体壁厚的前提下大幅提升了连接部位的结构强度，避免设备长期往复摆动过程中支撑臂根部出现疲劳断裂问题。整个构件的外形轮廓做了多处圆角过渡处理，没有尖锐的棱角，既降低了铸造过程中的应力集中风险，也减少了后续机加工的去毛刺工作量。在实际选型应用时，需要注意底部主铰接孔的配合公差选择，若用于频繁往复摆动的工况，建议选用间隙配合并预留润滑脂加注空间，若用于定位精度要求较高的静态铰接点位，可选用过渡配合提升连接刚性。

　　安装时需要先将两个上部安装台的基准面与安装基板贴合，采用对角紧固的方式逐步拧紧螺栓，避免单侧紧固导致构件出现微小形变，影响铰接孔的同轴度。两侧支撑臂的铰接孔在装配连杆时，需要保证连杆端面与支撑臂侧面预留0.1-0.2mm的间隙，避免转动过程中出现端面摩擦磨损。该结构的整体壁厚设计均匀，主体壁厚保持在5-8mm区间，既满足了常规工况下的强度要求，也控制了整体重量，不会给配套的运动机构带来额外的负载负担，适合在载荷不大但转动频次较高的中小型机械结构中使用。
