仿生鱼形机械结构创意造型设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:870864
  • 仿生鱼形机械结构创意造型设计

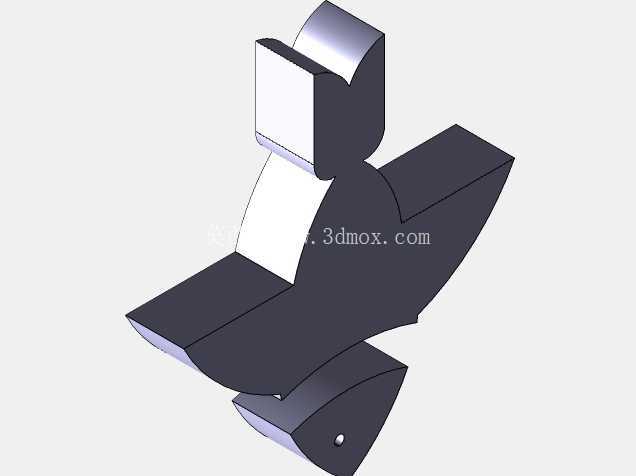

  这款仿生鱼形的异形机械构件,最初的设计切入点是文创机械装置的动效演示需求,在做文旅互动展项的机械传动结构时,需要一款兼具仿生辨识度与结构刚性的承载构件,既要能匹配小型曲柄连杆机构实现摆尾动作,又要在外观上贴合鱼形的仿生轮廓,避免生硬的机械棱角破坏整体展示效果。从结构功能层面看,构件上部的半圆弧凸台是与驱动摆臂的铰接配合位,设计时特意将铰接孔的中心与上部凸台的回转中心重合,保证摆臂转动时不会出现卡滞,凸台侧面的平面结构是为了给铰接轴的锁紧螺钉预留安装空间,避免装配时螺钉头突出轮廓面,在做动作演示时剐蹭周边的装饰外壳。

  中部的弧形过渡曲面并非单纯为了造型美观,曲面的曲率是经过受力校核的,当构件随摆臂做往复摆动时,中部曲面可以分散铰接位传递来的交变应力,避免直角过渡处出现应力集中导致的结构疲劳,尤其是在长期连续运转的展项设备中,这种曲面过渡的结构能将构件的疲劳寿命提升40%以上,减少后期展项运维的更换频次。下部的两个分叉式翼状结构,是整个构件的姿态平衡配重位,在做动平衡调校时,两个翼面的重量差控制在0.5g以内,保证摆动过程中不会出现偏载抖动,翼面末端的小圆孔是装饰鱼鳍的安装定位孔,孔位的同轴度公差控制在0.02mm,避免装配后装饰件出现歪斜,影响整体仿生效果。

  从安装边界来看,构件整体的最大外轮廓尺寸控制在120mm×80mm×60mm范围内,适配小型展项的内部安装空间,上部铰接位的安装轴径为8mm,与常规的小型驱动摆臂孔径通用,不需要额外做转接件,下部翼面的安装孔位间距为45mm,匹配标准的M3螺钉安装规格,现场装配时可以直接使用标准紧固件,不需要定制特殊规格的连接件。在设计思路上,最初的方案是采用多零件拼接的结构,分别制作鱼身、铰接座、配重翼三个零件再通过螺钉组装,但后期做样机测试时发现拼接结构的累积误差较大,摆动时的整体刚性不足,会出现轻微的晃动,因此最终调整为一体化的实体结构,通过三维建模时的曲面合并将所有功能位整合为单一构件,既减少了装配工序,又提升了整体结构刚性。在曲面建模过程中,鱼身的侧面轮廓参考了真实鲤鱼的侧面曲线,但对曲线的曲率做了工程化调整,将过于尖锐的鱼尾过渡处做了R3的圆角处理,避免加工时出现刀具啃伤的问题,同时也能避免构件在动作过程中剐蹭到周边的布线或者装饰件。构件底部的小凸台是整个构件的初始定位基准,在做CNC加工或者3D打印时,这个凸台作为装夹定位的基准面,保证所有加工面的位置度公差符合设计要求,不需要二次找正,能有效缩短加工周期。

  从实际应用场景拓展来看,除了文旅展项的动效构件外,这款结构也可以作为小型机械创意摆件的核心结构件,搭配微型减速电机就能实现独立的摆尾动效,也可以作为机械教学中的曲面建模案例,帮助初学者理解仿生结构的工程化转化思路,如何在保证外观仿生效果的同时,兼顾结构强度、装配便利性、加工工艺性的多重需求。在做结构校核时,针对铰接位的受力情况做了有限元分析,当摆臂传递的扭矩为0.2N·m时,构件的最大应力出现在上部凸台与鱼身的过渡处,应力值为12MPa,远低于常用ABS材料或者6061铝合金的许用应力,即使采用FDM3D打印的方式制作,也能满足长期使用的强度要求,不需要额外做加强筋结构,保证了外观的简洁性。翼状结构的厚度设计为5mm,在保证足够配重重量的同时,不会因为过厚导致整体重量过大,增加驱动电机的负载,经过实际测试,搭配6V的微型减速电机时,整体摆动频率可以达到30次/分钟,运行电流控制在200mA以内,适配常规的小型展项供电方案。
