锥孔铰接式安装支座结构设计

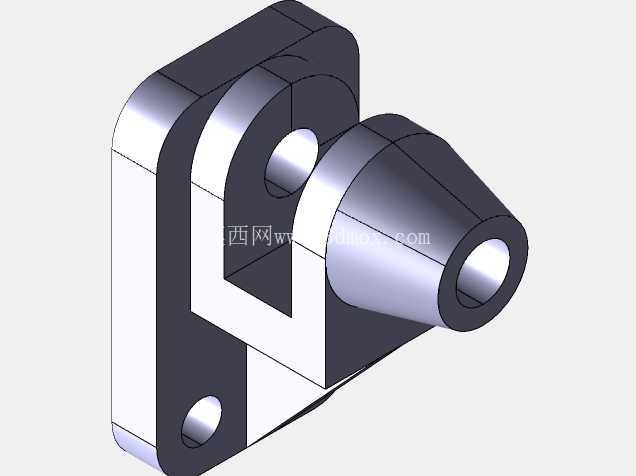

　　该类铰接安装支座常应用在需要实现小角度摆动、铰接传动的机械结构中，常见于自动化生产线的连杆传动端、工装夹具的翻转定位模块、小型气动执行元件的连接支撑位，也可作为轻型输送设备侧部导向轮的安装载体，承担径向载荷传递与铰接转动自由度约束的作用。从结构功能来看，主体分为安装固定段与铰接配合段两个核心部分，安装固定段采用带两个沉头安装孔的板式结构，安装孔轴线与支座主体安装基准面垂直，可通过内六角螺栓将支座整体固定在设备安装基面，沉孔设计可保证螺栓安装后头部不突出安装面，避免与周边运动部件产生干涉，两个安装孔的孔距经过公差匹配，可适配常规标准孔距的安装基面，降低现场安装的配做工作量。

　　铰接配合段设计为带同轴通孔的双耳式结构，通孔内可穿装铰接销轴，与配套的连杆、摆臂类零件形成转动副，双耳结构的间距经过尺寸校核，可适配对应厚度的连接耳片，配合段的外侧端面做了倒角处理，既可以去除加工毛刺避免安装时割伤操作人员，也能在销轴穿装时起到导向作用，降低装配对位难度。支座前端延伸出的锥台状结构中心设置有同轴通孔，该锥面可作为外接管路、导向套或者定位销的对接基准，锥面的锥度采用常规密封与定位通用锥度，既可以保证对接时的同轴度，也能在一定程度上承受轴向的推压力，避免对接部件出现径向窜动。

　　设计过程中首先明确了支座的受力边界：固定段承受安装面的支撑反力，铰接孔位置承受来自传动部件的径向交变载荷，前端锥孔位置承受轴向对接力，因此整体结构采用等强度设计思路，在固定段与铰接段的过渡位置设置了圆角过渡，避免应力集中导致的结构断裂，同时在非受力区域做了适当的材料去除，在保证结构刚度满足使用要求的前提下降低整体重量。安装边界方面，支座的安装基准面平面度要求控制在合理公差范围内，保证安装后不会出现翘曲变形，铰接孔的轴线与安装基准面的平行度经过公差约束，确保铰接转动时不会出现卡滞现象，前端锥孔的轴线与铰接孔的轴线空间位置度满足装配要求，保证外接部件与铰接传动部件的运动轨迹不发生干涉。

　　从加工工艺角度来看，该结构可采用整块金属坯料通过铣削、钻削、铰削工序完成加工，铰接孔与前端锥孔可在一次装夹中完成加工，有效保证两个孔位的同轴度与位置精度，安装沉孔可采用锪钻加工，保证沉孔深度一致，所有锐边倒钝处理符合机械加工通用安全要求。实际使用时，该支座可根据应用场景选择不同的材质，常规轻载场景可采用铝合金材质降低整体重量，重载场景可采用45号钢调质处理提升结构强度，铰接销轴与孔的配合可根据转动频率选择间隙配合或者过渡配合，高频转动场景可在孔内加装铜套或者滚动轴承，降低铰接位置的磨损量，延长部件使用寿命。
