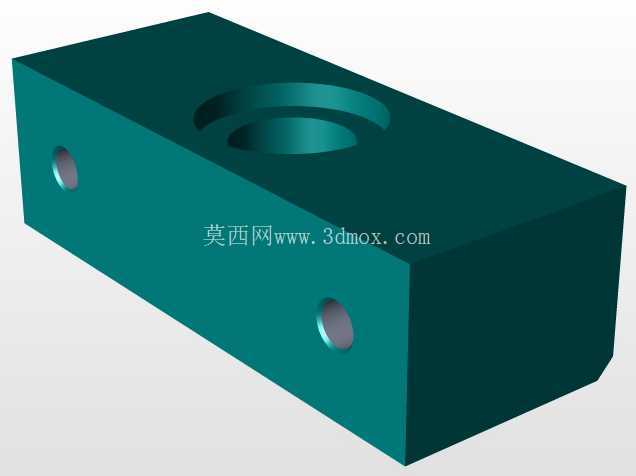

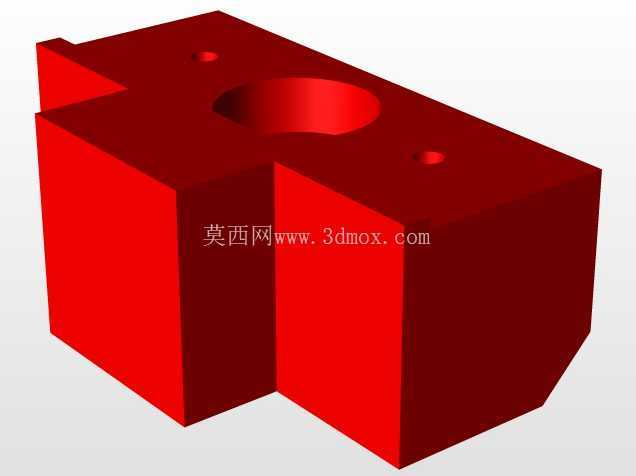

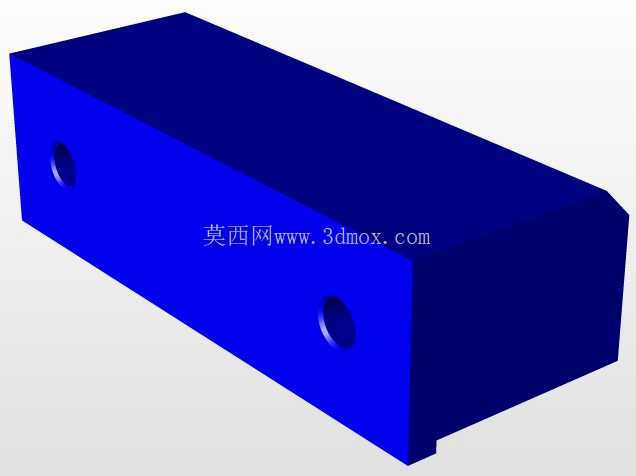

带沉孔侧装孔锯齿状安装基座结构

　　在工业自动化产线的工装夹具排布、小型电子元器件的安装固定场景里，这类带锯齿状定位面的块状基座是很常见的连接构件，它的核心作用是在狭小安装空间内完成两个垂直方向部件的刚性连接，同时借助顶面的锯齿状结构实现安装位置的微调与防松，避免设备长期运行产生的振动导致连接位置偏移。从结构设计逻辑来看，主体采用长方体构型是为了最大化贴合安装基准面，减少加工时的装夹次数，六个平面中底面为全平面设计，作为整个零件的安装基准，加工时需要保证平面度公差在0.02mm以内，避免安装后出现翘曲影响连接刚性。

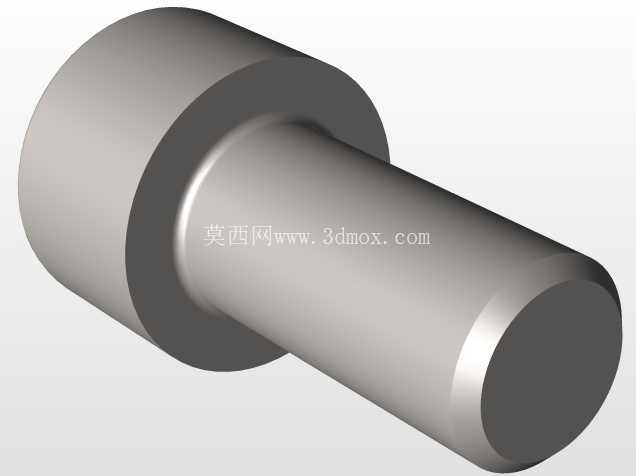

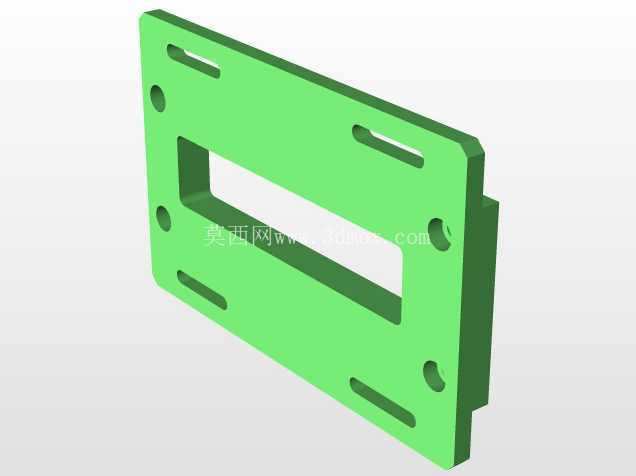

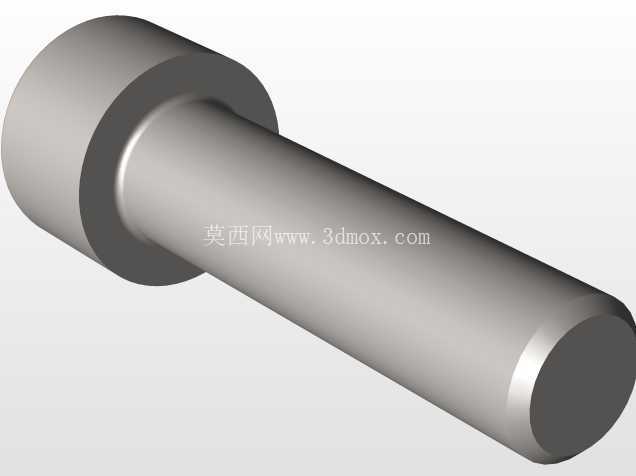

　　零件顶面设置的环形沉孔，是为了容纳内六角圆柱头螺钉的头部，让螺钉安装后不会突出零件表面，避免和上方安装的部件产生干涉，沉孔的深度按照对应规格螺钉的头部高度设计，预留0.1mm的间隙防止螺钉顶死，沉孔下方的通孔直径比螺钉大0.2mm，给安装时的位置微调留出余量。零件两个相对的侧面各设置了一个横向贯通的光孔，这两个孔是侧装固定的通道，用于穿装螺栓将基座和侧面的安装立板连接，孔的位置距离底面的高度经过计算，保证安装后基座的重心落在安装面的支撑范围内，减少悬臂带来的附加弯矩，避免长期受力后连接螺栓出现疲劳变形。

　　顶面的锯齿状结构并非装饰设计，每一个齿的角度和齿距都经过受力验算，当上方部件和基座压紧时，锯齿可以嵌入对应配合件的接触面，形成类似棘轮的止退结构，在设备启停产生的交变冲击力作用下，不会出现横向滑移，相比普通光面靠摩擦力固定的结构，防松能力可以提升60%以上，尤其适合有频繁振动的装配场景。从安装边界来看，零件整体的长宽高比例按照小型安装位的空间设计，长度方向尺寸适配常见的20系列铝型材安装槽间距，宽度方向不会超出铝型材的端面宽度，安装后不会和相邻的走线槽、传感器支架产生空间干涉，两个侧孔的中心距和铝型材上的预制安装孔位完全匹配，现场装配时不需要额外打孔，直接穿装螺栓即可完成固定。

　　设计时特意将零件的所有棱边做了0.5mm的倒角处理，一方面是去除加工产生的毛刺，避免装配时划伤操作人员，另一方面也可以减少应力集中，避免零件在受冲击时从棱边位置产生裂纹。零件的材质选用45号钢调制处理，表面做发黑防锈处理，兼顾结构强度和成本控制，如果是用于有腐蚀环境的场景，也可以更换为304不锈钢材质，对应的结构尺寸不需要调整，只需要更改表面处理工艺即可。在实际建模过程中，这类零件需要重点关注各个孔位的位置度公差，尤其是顶面沉孔和侧装孔的轴线垂直度，误差过大会导致螺栓安装时出现别劲，长期使用会造成螺栓断裂；锯齿结构的建模需要保证齿形的一致性，避免出现齿高不均导致配合时接触面积不足，影响防松效果。这类基座常被用在电源模块的安装固定、小型传感器的支架连接、气动管路的管夹固定等场景，相比定制的一体化安装支架，这种标准化的块状基座通用性更强，可以通过组合拼接适配不同的安装高度和位置需求，减少非标零件的设计和加工成本，缩短设备的组装调试周期。
