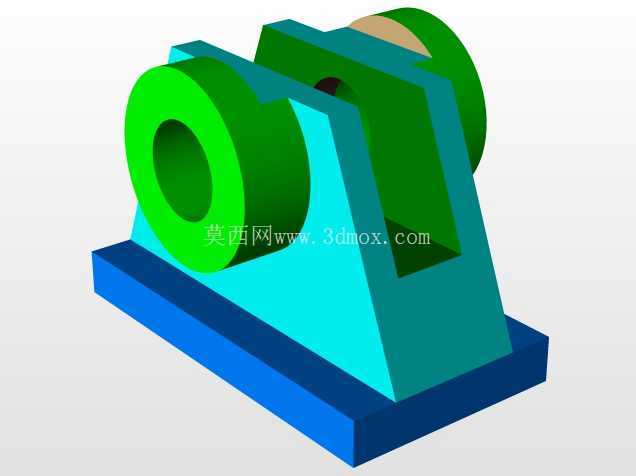

带双筒支撑的L型基座结构件设计

　　在中小功率电源类配套结构的设计落地环节，这类带双侧同轴筒状支撑的L型基座，是绕线类电磁组件装配体系里的核心承力部件，日常多适配于工频电源配套的绕线模组承载场景，用来给线圈绕组、铁芯组件提供稳定的安装定位基准，避免设备运行过程中因电磁振动、外力磕碰出现绕组偏移、接线松脱的问题。从结构功能逻辑来看，底部的矩形安装底板是整个部件的安装基准面，设计时预留了足够的平面度公差冗余，底板厚度根据承载的绕组重量做了梯度匹配，常规适配10kg以内的绕线组件时，底板厚度取12mm即可保证长期受力无翘曲，底板上的安装孔位采用对称排布设计，孔间距按照通用电气柜内的安装横梁间距做了适配，不需要额外做转接板就能直接完成固定，安装边界控制在底板外轮廓范围内，不会和周边的接线端子、散热风道产生空间干涉。

　　中部的L型立板是主要的承力结构，立板和底板之间采用大圆角过渡，避免应力集中导致的长期受力开裂，立板的倾斜角度经过受力校核，刚好让两侧的筒状支撑座保持水平同轴状态，两个同轴的筒状结构是核心的功能部位，内孔尺寸按照配套的铁芯转轴直径做公差配合设计，采用H7级间隙配合，既可以保证铁芯转轴顺利穿入装配，又能控制径向窜动量在0.05mm以内，避免绕组转动时出现偏心晃动。筒状支撑的外壁厚度根据径向受力大小做了优化，靠近立板的一侧厚度适当增加，远离立板的自由端厚度做减薄处理，在保证结构强度的前提下尽可能降低整体重量，减少材料消耗。

　　设计过程中首先要确定的是两侧筒体内孔的同轴度公差，这个参数直接影响后续铁芯转轴的装配顺畅度和运行稳定性，同轴度公差需要控制在0.03mm以内，否则穿轴时会出现卡滞，运行时也会产生额外的摩擦阻力。其次要考虑立板和筒体连接位置的受力情况，因为绕组通电工作时会产生持续的微幅振动，连接位置如果没有做加强处理，长期运行容易出现疲劳裂纹，所以在筒体和立板的交接位置设计了环形的加强凸台，分散连接位置的集中应力。另外，整个部件的外形轮廓做了倒角处理，所有锐边都倒R2圆角，避免装配过程中划伤操作人员、破坏绕组外层的绝缘漆层。从实际装配场景来看，这类支撑基座不需要复杂的二次加工，毛坯成型后只需要对底板安装面、筒体内孔做精加工就能满足装配要求，加工工序简单，适合批量生产。装配时先将铁芯转轴穿入一侧筒体，依次套入绝缘骨架、绕制完成的线圈绕组、绝缘隔层，再将转轴另一端穿入另一侧筒体，最后在筒体外侧加装轴向定位挡圈就能完成组件的预装，整个装配过程不需要专用工装，普通装配工人就能快速完成作业。

　　在设备运行过程中，这个基座除了承担承载作用，还能通过底部的安装面将绕组产生的振动传递到设备柜体的安装梁上，避免振动直接传递到接线部位导致接线端子松动，同时立板的倾斜结构可以给绕组下方留出足够的散热空间，让空气能够顺着立板斜面流通，带走绕组工作时产生的热量，降低绕组的工作温升，延长绝缘材料的使用寿命。设计时还要考虑安装边界的兼容性，整个部件的最大外轮廓宽度控制在180mm以内，高度控制在150mm以内，长度方向控制在220mm以内，可以适配市面上多数常规小型电源变压器的安装仓尺寸，不需要对原有设备的安装仓做改造就能直接替换原有支撑结构。另外，筒体的内孔两端都设计了倒角导向结构，穿轴时不需要精确对位就能顺利导入，降低装配难度，底板上的安装孔采用长圆孔设计，可以在安装时微调固定位置，补偿安装梁上的孔位加工误差，降低对安装梁的加工精度要求。
