多腔式塑料盒注塑型腔模具结构设计

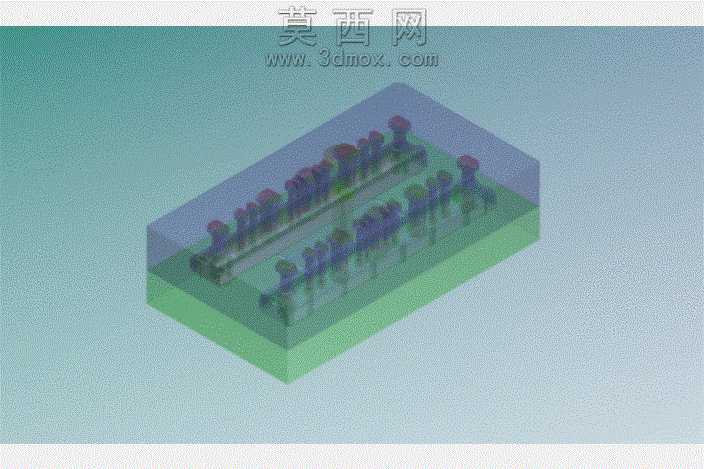

本套塑料盒型腔模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，针对塑料盒制品的成型需求，采用一模多腔的排布方案，在单块型腔板上均匀布局多组成型腔位，最大化单模次生产效率，适配批量塑料盒制品的注塑生产需求。建模阶段首先完成塑料盒制品的结构逆向推导，基于制品的壁厚、脱模斜度、边角圆角参数反向构建型腔的成型曲面，所有成型面均做连续顺滑处理，避免出现锐角、折边等容易造成注塑应力集中、脱模卡滞的结构缺陷。针对多腔排布的流道布局，在型腔板上同步设计了平衡式分流道结构，确保注塑过程中熔融塑料可以均匀填充每一个型腔，减少各腔位制品出现填充不足、飞边、收缩率不均的成型缺陷。材质设定上，型腔板主体赋予模具钢材质属性，模拟真实模具的金属质感与加工纹理，成型腔位表面做抛光质感处理，对应真实模具中抛光至镜面的型腔表面要求，保障注塑后塑料盒制品的外表面光洁度。结构设计上，型腔板与对应型芯的配合面做了精准的公差配合设计，合模定位结构清晰，同时预留了冷却水道的排布空间，可配套搭建循环冷却系统，缩短注塑成型周期，提升生产效率。渲染阶段采用半透明剖视效果展示模具内部的型腔排布与成型结构，清晰呈现多腔位的布局逻辑、成型区域的结构细节，直观展示熔融塑料在型腔内的成型空间形态。整体设计兼顾了注塑生产的效率需求与成型质量要求，从型腔排布、流道平衡、配合精度、冷却适配多个维度完成结构优化，可直接用于同类多腔塑料盒模具的设计参考与加工指导，所有结构特征均符合注塑模具的加工工艺要求，无无法实现的异形结构，适配常规数控铣、电火花等模具加工工艺。
