塑料手柄注塑成型模具三维设计

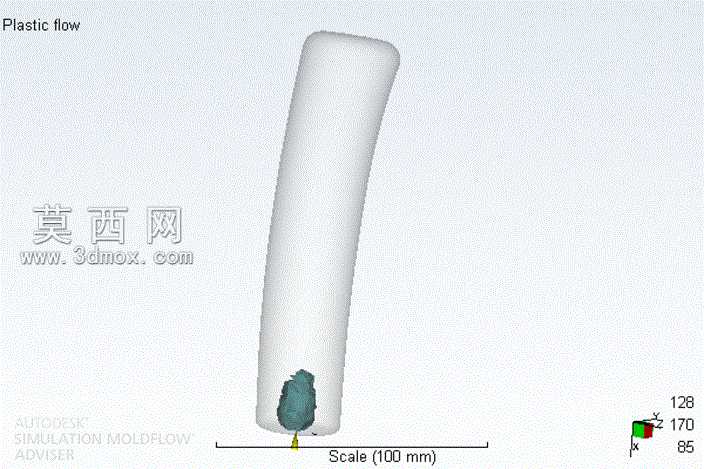

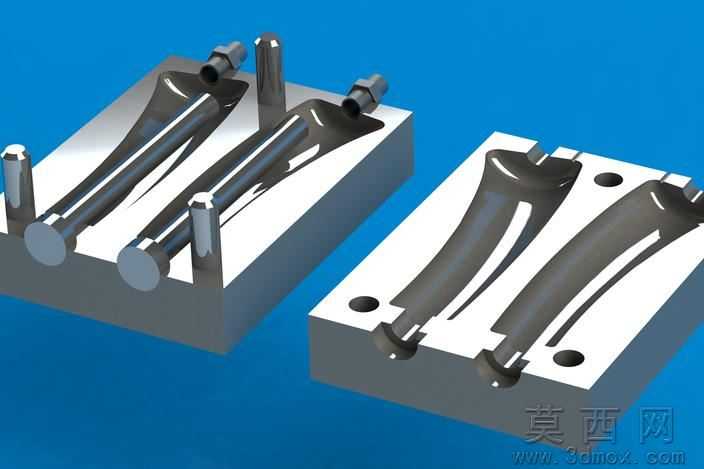

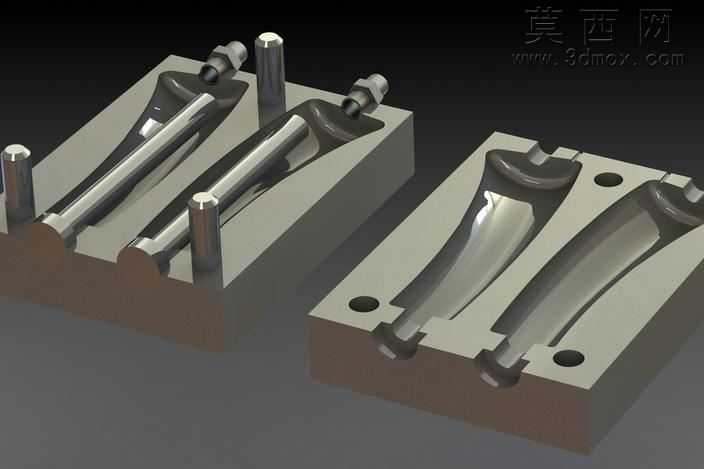

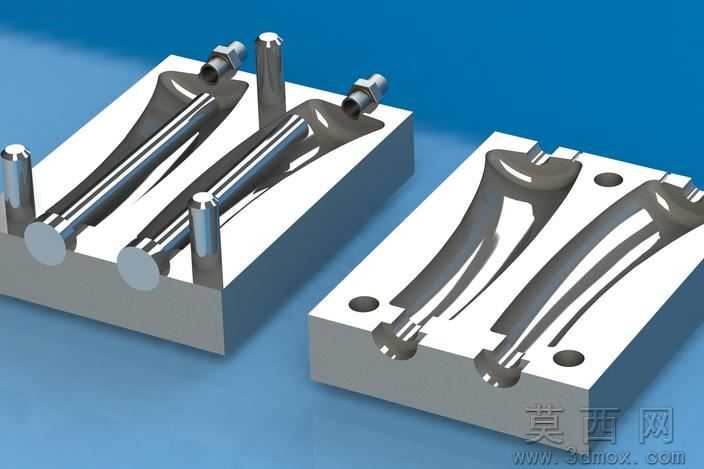

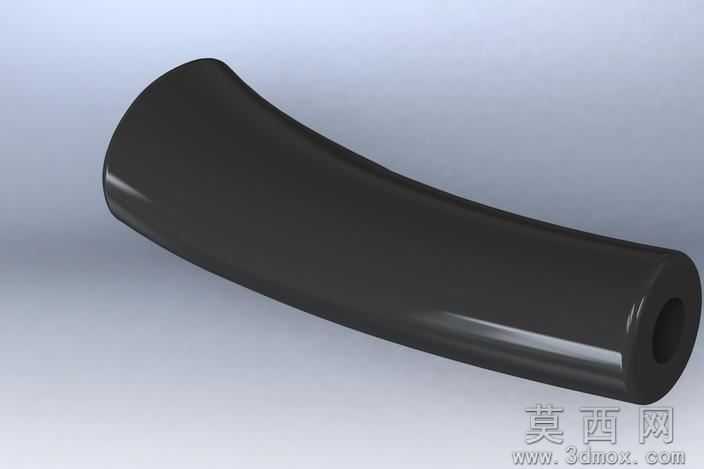

本套塑料手柄注塑模具采用三维参数化建模方式完成整体设计，建模过程中严格遵循注塑模具设计规范，先完成塑料手柄塑件的结构特征建模，基于塑件的外形轮廓、壁厚分布、脱模斜度参数，反向推导构建模具的型腔与型芯成型结构。建模阶段对分型面进行了反复优化，选取塑件最大轮廓处作为分型边界，确保开模时塑件能够顺利留于动模侧，避免分型面出现倒扣、尖角等易产生飞边或应力集中的结构。模具整体采用两板模标准模架结构，定模侧与动模侧的成型零件分别进行独立建模装配，合模时型腔与型芯的贴合精度控制在合理公差范围内，有效避免注塑过程中出现溢料问题。模型渲染阶段为金属模架零件赋予了磨砂钢材材质，还原模具钢的金属质感与表面加工纹理，为成型内腔赋予高光金属材质，体现型腔抛光后的表面光洁度，背景采用高对比度纯色背景，清晰展现模具的开合状态与内部成型结构细节。结构设计上，在模具对应位置设置了导柱导套定位结构，保证合模时的定位精度，避免型腔型芯出现错位；同时预留了冷却水道的安装位置，对应注塑成型时的温度控制需求，冷却水道沿成型面均匀排布，保障塑件冷却均匀，减少成型后的翘曲变形问题。浇口位置选取在塑件的非外观端面，采用侧浇口进料方式，既保证塑料熔体能够快速充满型腔，也方便后续浇口凝料的去除，不会在塑件外观面留下明显浇口痕迹。顶出结构采用顶杆顶出方案，顶杆排布位置对应塑件的加强筋与壁厚较厚区域，保证顶出时塑件受力均匀，避免顶出过程中出现顶白、变形等缺陷。整套模型完整还原了注塑模具从成型零件到结构配件的全部细节，各零件之间的装配关系清晰明确，开合模动作逻辑符合实际注塑生产的工艺要求，能够直观展现塑料手柄的注塑成型原理与模具结构组成。
