塑料注塑成型标准模具结构三维设计

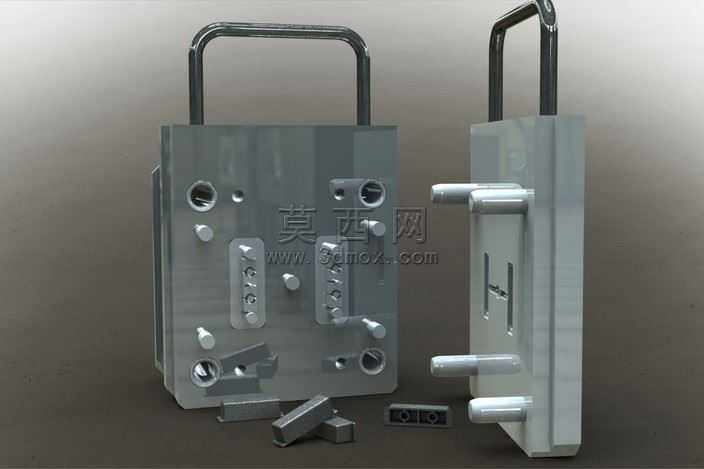

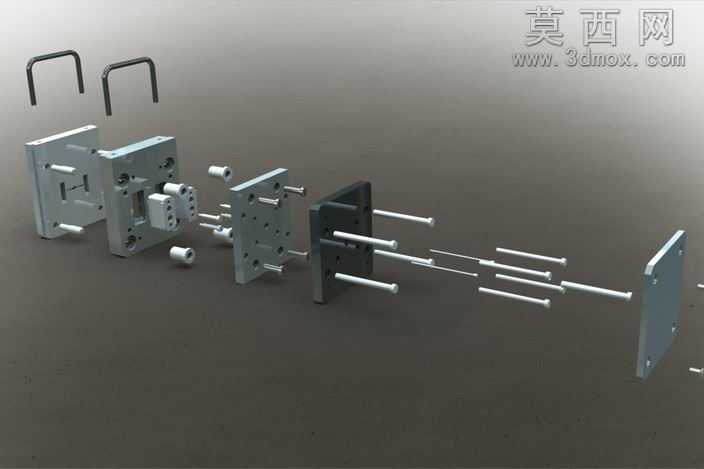

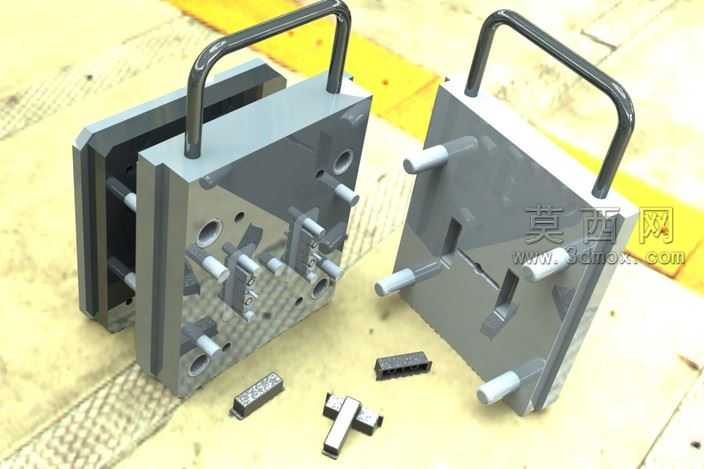

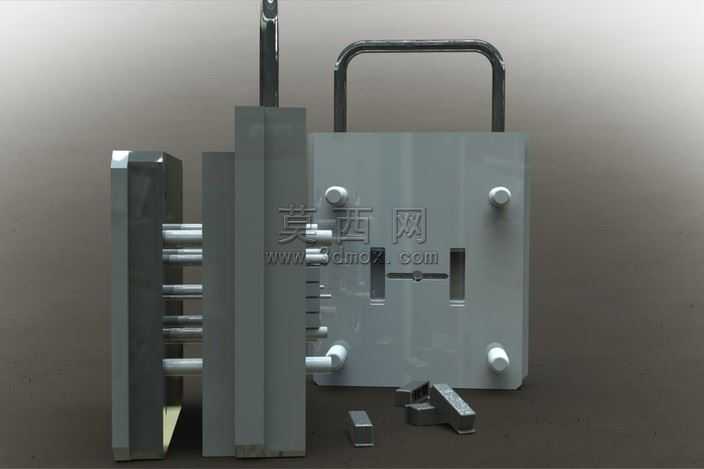

本作品为塑料注塑成型用标准模具结构的三维设计成果，建模阶段严格遵循注塑模具设计的通用规范，对模具的各个组成部件进行了1:1等比例的参数化构建，完整还原了标准模架的装配逻辑与功能结构。建模过程中优先采用实体建模命令搭建基础特征，对导柱、导套、定模板、动模板、锁紧结构、成型镶块等核心部件分别进行独立建模，再按照实际装配约束完成整体装配，确保各部件的配合间隙、装配位置完全符合注塑模具的实际生产要求，可直观展现模具合模、开模状态下的结构配合关系。渲染阶段采用工业级写实渲染方案，为不同功能的模具部件匹配了对应的真实材质：模架主体采用磨砂钢材材质，还原模具钢经精加工后的哑光金属质感，表面添加细微的加工纹理与使用痕迹，提升模型真实感；导柱导套等滑动配合部件添加镀铬亮面金属材质，体现其高耐磨、高光洁度的加工特性；小型成型镶块采用硬质合金材质表现，区分不同部件的功能属性；场景搭配柔和的工业摄影棚布光，通过主光、辅光、轮廓光的多层打光方案，清晰展现模具各部件的结构轮廓与材质差异，阴影过渡自然，避免出现过曝或死黑区域，让模具的结构层次清晰可辨。结构设计上完整覆盖了标准注塑模具的核心功能模块：包含定模侧的定位与进料结构、动模侧的顶出与导向结构、合模导向用的导柱导套组件、保证合模精度的锁紧定位结构，以及配套的小型成型镶件，各部件之间的装配关系完全符合实际生产中的模具组装逻辑，可清晰观察到模具开模后塑件脱出的运动路径，以及合模时各部件的定位配合过程。设计思路围绕标准化、通用化的塑料模具开发需求展开，参考行业内通用的标准模架尺寸参数进行设计，各部件的尺寸比例、安装位置均符合注塑模具的设计规范，既可以作为注塑模具结构教学的演示模型，帮助初学者快速理解标准注塑模具的组成与工作原理，也可以作为同类模具设计的参考基础，辅助设计人员快速完成同类型模具的方案搭建，减少重复建模的工作量，提升模具设计的效率与规范性。
