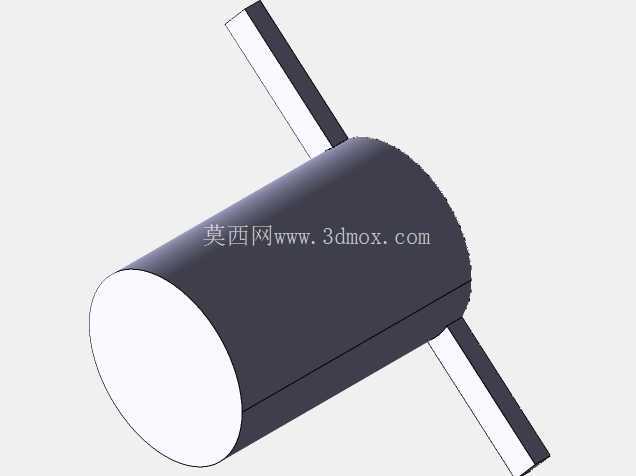

从结构本身来看,这个CV关节采用了筒形壳体配合十字传力销的布局,壳体一端为带定位环的圆柱腔体,用来容纳内部传力结构,另一端伸出的十字销轴分别对应两个垂直方向的转动自由度,能在两轴夹角持续变化的过程中始终保持传力点位于两轴夹角的角平分面上,这也是它实现等速传动的核心原理——不管输入轴和输出轴的夹角怎么变,传力钢球或者销柱的位置始终能保证两端的传动半径相等,自然就不会出现转速差。做安装边界设计时要特别注意,这类关节的允许摆角是有明确上限的,摆角过大会导致传力件接触应力骤升,大幅缩短使用寿命,所以在做配套结构设计时,必须给关节预留足够的摆动空间,同时要限制极限工况下的轴系夹角,不能超出结构允许的范围。在动力传输需要跨越可变夹角轴系的场景中,这类CV关节是绕不开的核心传动构件,和普通十字轴万向节相比,它最核心的优势是能在两轴存在夹角的工况下保持输出端转速恒定,不会出现从动轴周期性转速波动带来的振动、冲击问题,这也是它在需要平顺动力传递的设备中被广泛应用的核心原因。日常做结构设计时,很多工程师容易把它和普通万向节的适用场景搞混,实际上普通十字轴万向节单节使用时存在不等速性,必须成对安装并保证相位、夹角匹配才能抵消转速波动,而CV关节单节即可实现等速传动,在安装空间受限、无法布置双万向节的紧凑传动链路里,它的适配性要高很多。
外形尺寸上,主体圆柱段的直径要和配套的轴套、防护套尺寸匹配,端部的销轴直径需要根据传递扭矩的大小做强度校核,销轴和壳体的配合间隙要控制在合理范围,间隙过大会导致传动回程差,影响传动精度,间隙过小则会在摆动时出现卡滞,尤其是在低温工况下,材料收缩会进一步缩小配合间隙,设计时要把温度带来的尺寸变化量考虑进去。实际应用中,这类关节除了在车辆传动系统中使用,在很多工业设备的柔性传动链路里也很常见,比如需要随动调整角度的工装夹具动力输入、自动化设备中跨活动关节的动力传输、小型特种装备的转向传动机构,只要是存在轴系相对角度变化、又要求动力传递平顺无转速波动的位置,都能看到这类结构的身影。

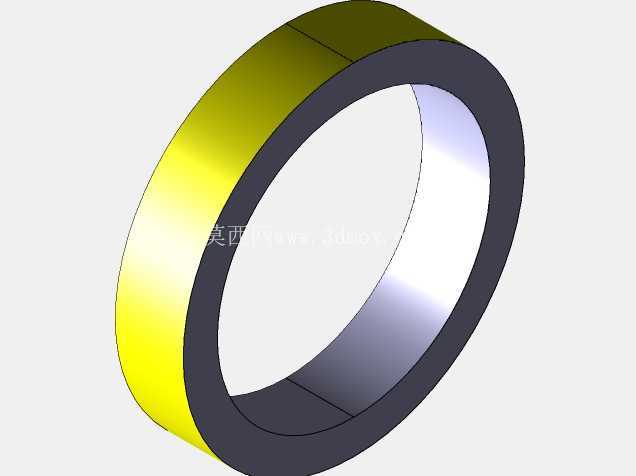

做三维建模的时候,要特别注意几个配合面的公差设定:壳体内部的传力轨道面和销轴的配合面粗糙度要求较高,建模时要标注清楚对应的加工精度要求,端部的定位环是用来安装防尘防护套的,防护套的作用是阻挡外界粉尘、水汽进入关节内部,避免传力面出现磨粒磨损,所以定位环的直径和宽度尺寸要和标准防护套的卡装尺寸匹配,不能随意设定。另外,关节的有效传动行程也要提前核算,也就是两轴在不同夹角下,内部传力件的滑动行程不能超出轨道的长度,否则会出现传力件脱开、传动失效的问题,很多新手工程师做设计时只关注静态的装配关系,忽略了动态摆动时的内部件位移,很容易在实际运行时出现结构干涉或者脱开的故障。
从维护角度来说,这类关节属于需要定期润滑的部件,建模时要考虑润滑脂的加注空间,壳体内部要预留足够的储脂腔,避免运行过程中润滑脂被挤压流失,导致干摩擦磨损。和球笼式等速万向节相比,这种销式结构的CV关节结构更简单,加工难度更低,适合在中等扭矩、摆角范围不大的工况下使用,成本优势更明显,但是承载能力和极限摆角不如球笼结构,选型时要根据实际的扭矩大小、转速高低、摆角范围做匹配,不能盲目套用。在做装配验证的时候,要重点检查两个方向转动的灵活性,不能有卡滞点,同时要检测不同摆角下的传动回程差,回程差过大会影响传动精度,在需要精准传动的场合会导致控制误差超标。
