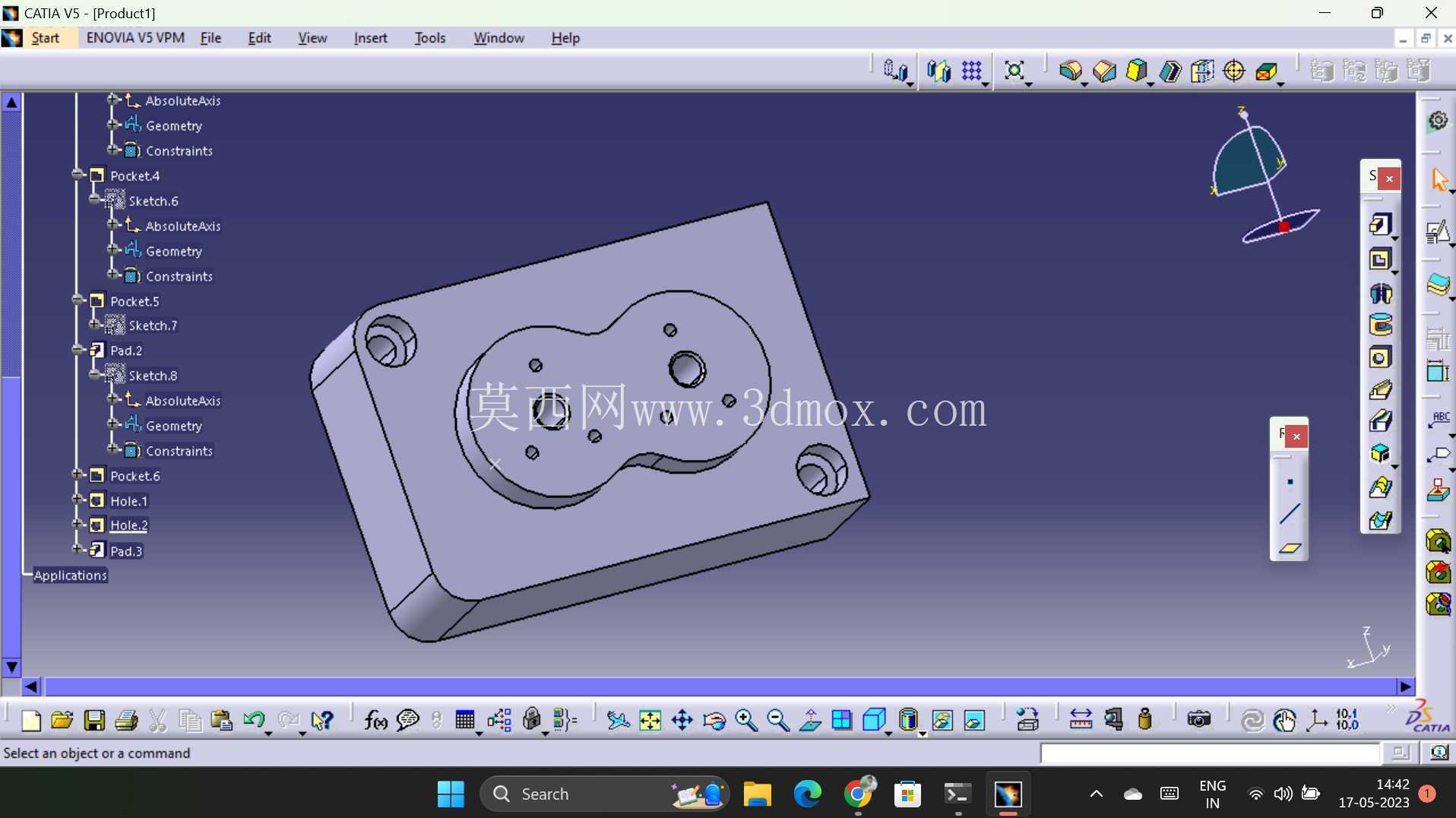

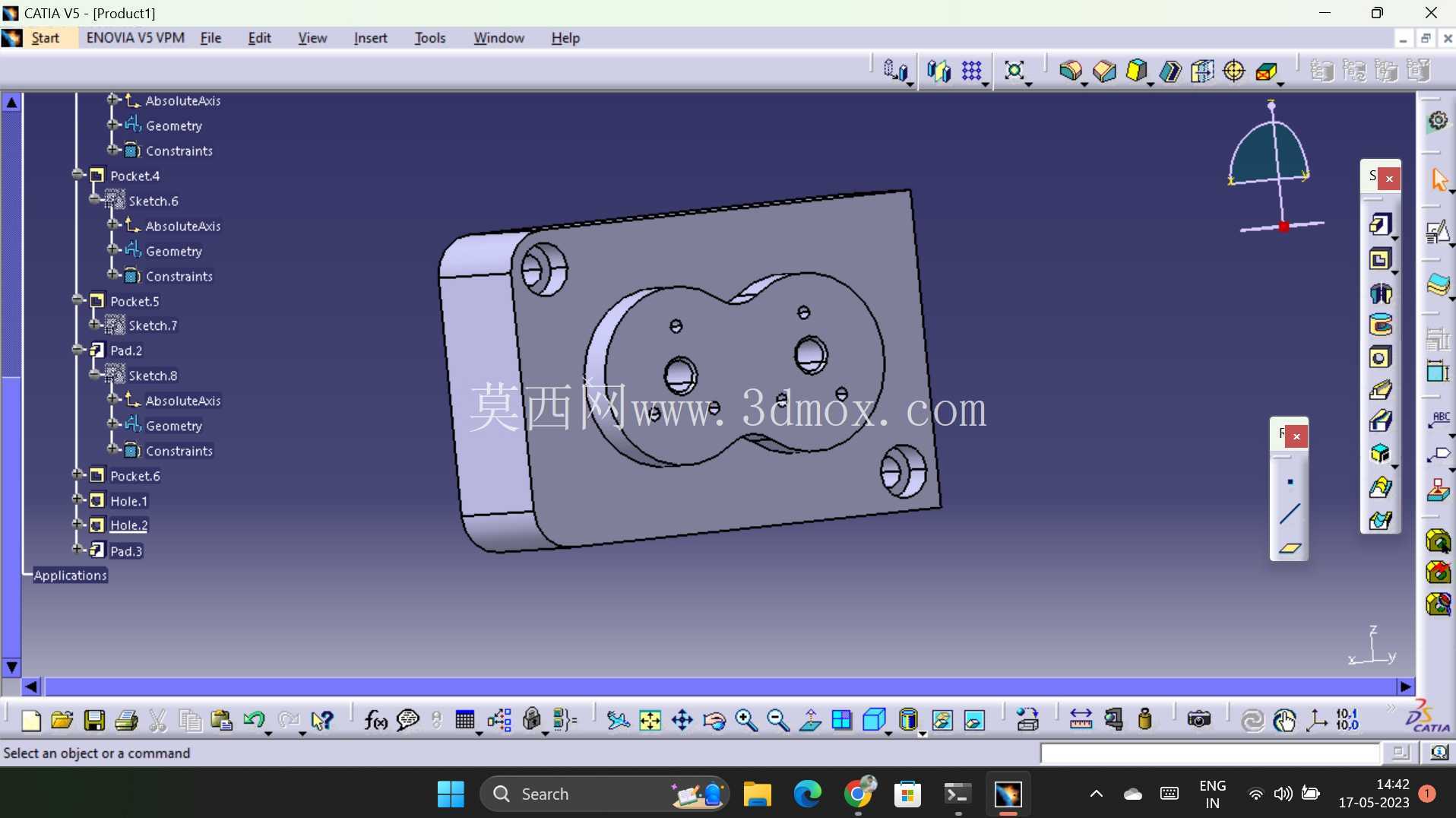

这类带双8字形连通孔的安装板件,在气动控制回路、小型液压阀组集成单元里十分常见,日常做小型自动化设备气路改造、桌面型工装夹具的阀岛搭建时,经常会用到同结构的安装基座。从实际使用场景来看,这类板件一般作为阀类元件的承载基体,一侧贴合设备安装立面,另一侧用来固定两位三通或者小型节流阀元件,板上的四个边角安装孔用来穿设内六角螺钉完成整体固定,中间8字形区域的两个大孔是阀件的气路对位孔,周边的小孔用来穿设阀件的固定螺丝,保证阀件安装后气路对位精准,不会出现漏气、错位的问题。

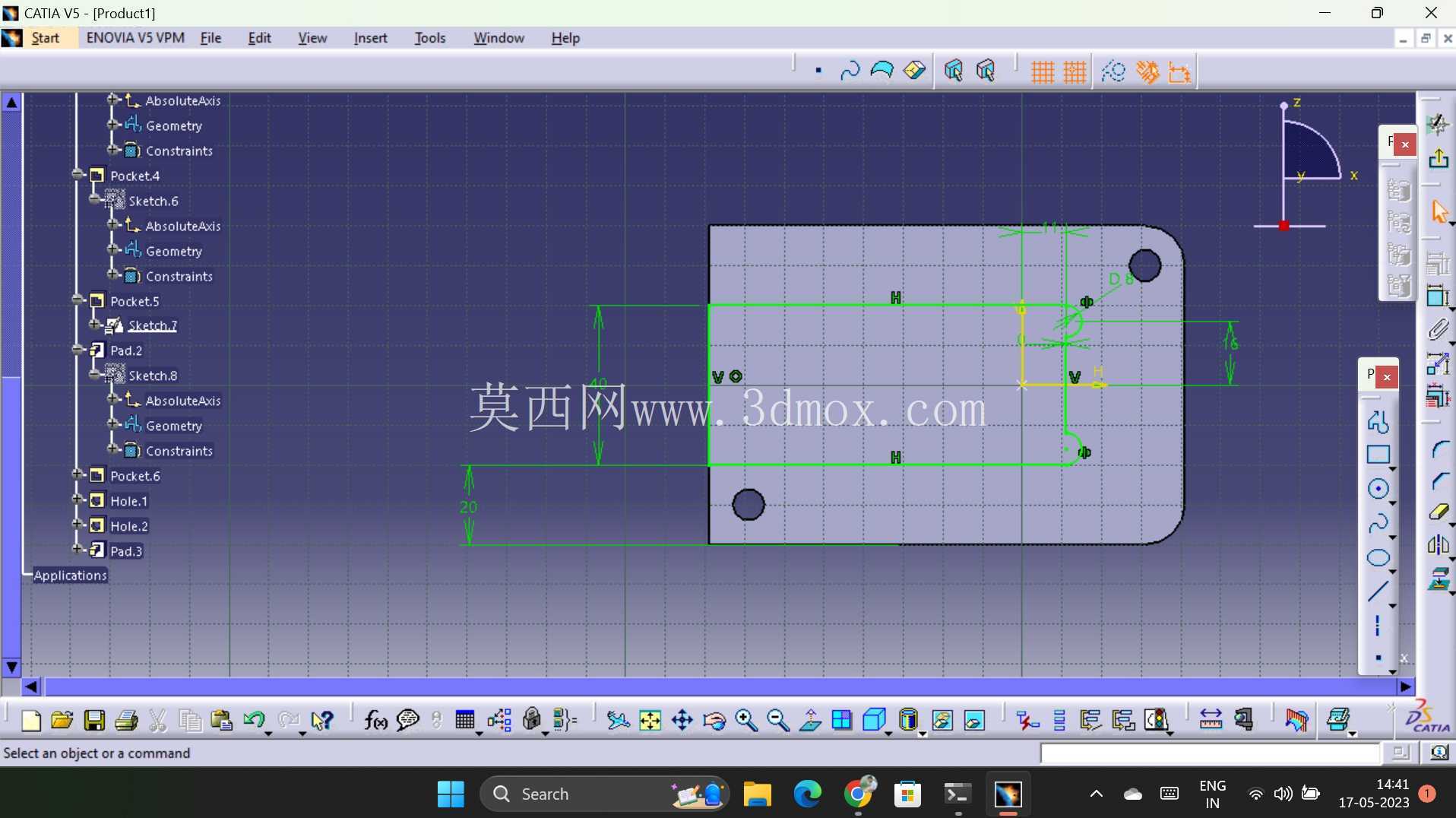

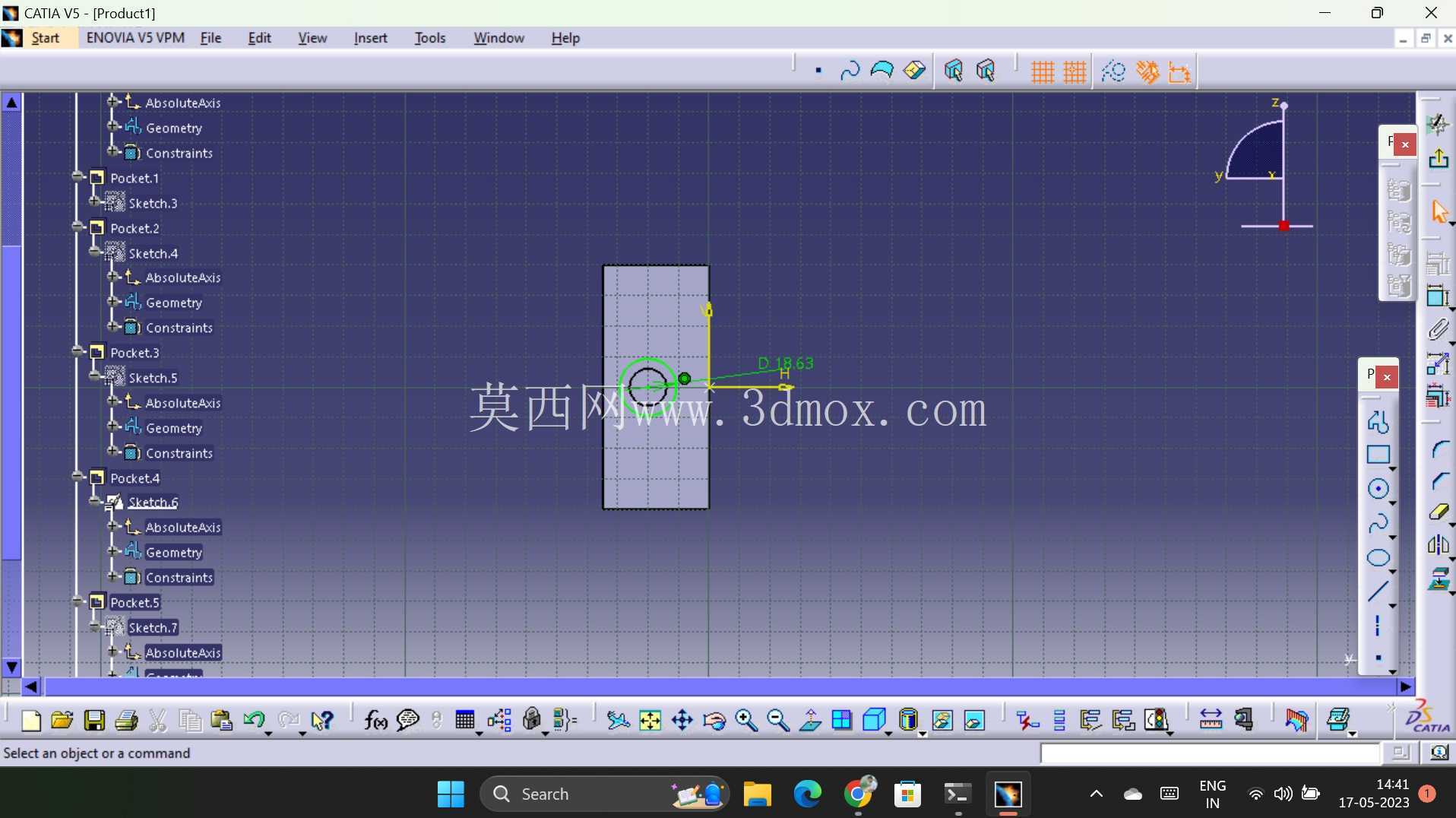

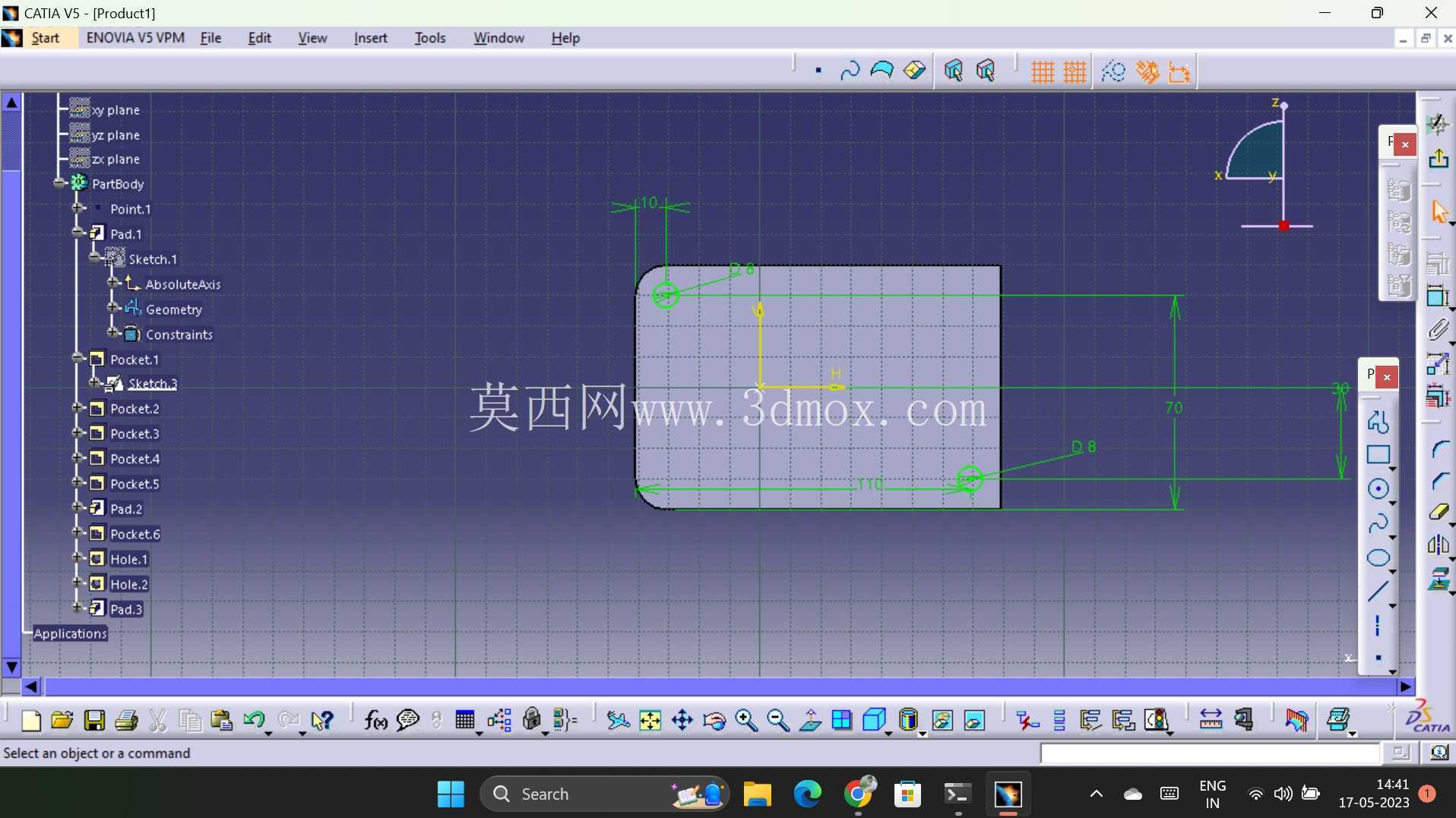

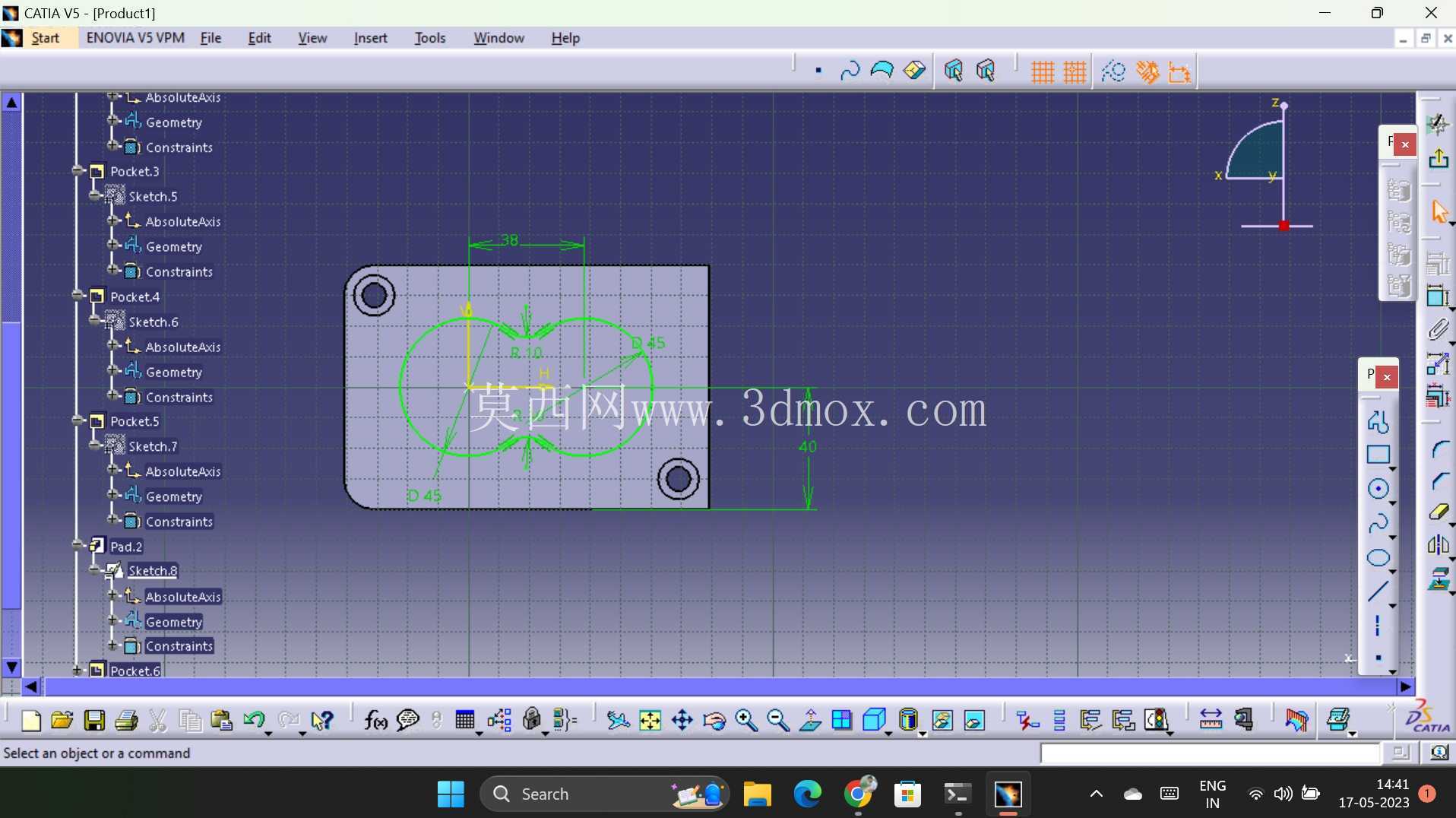

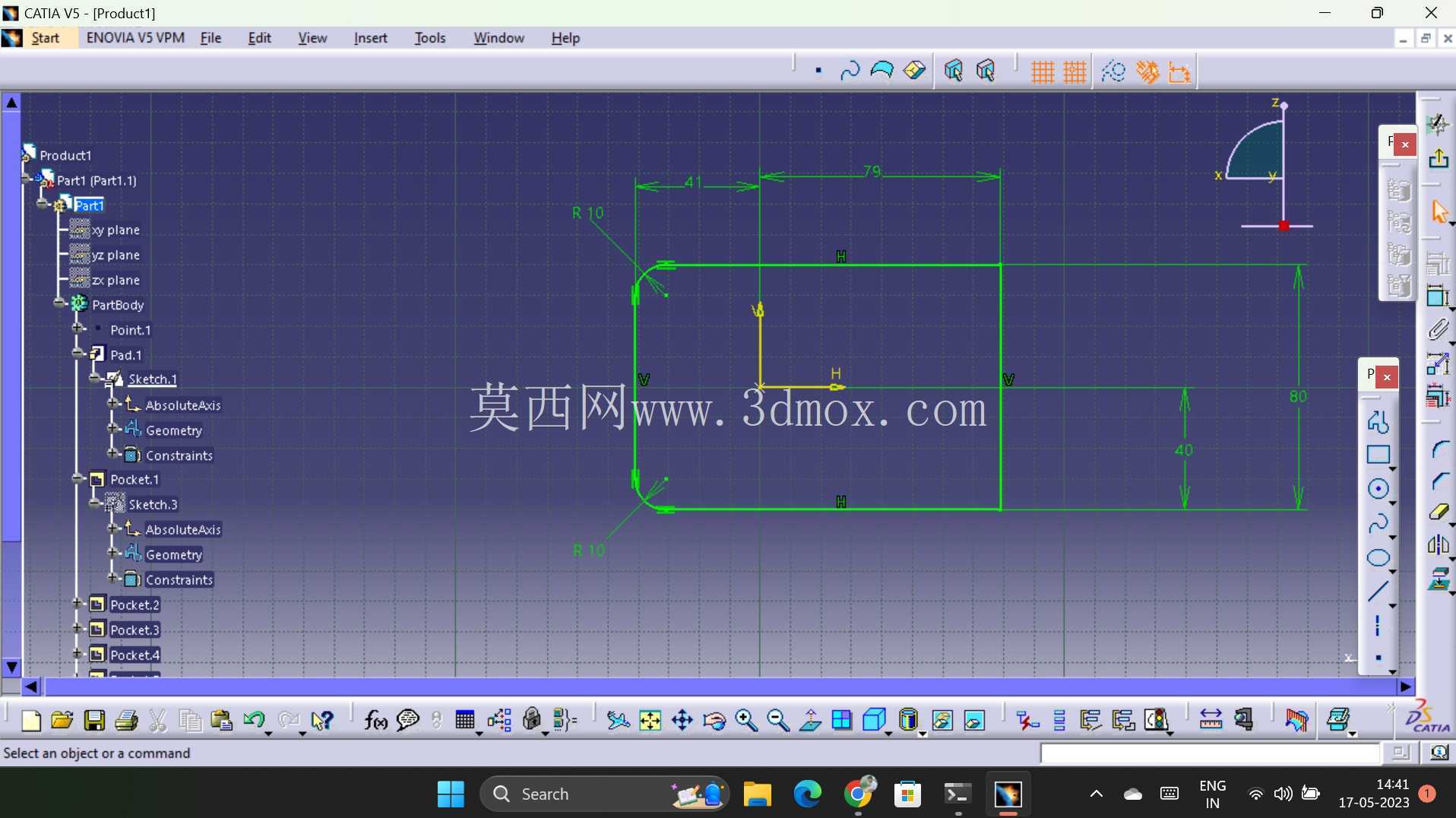

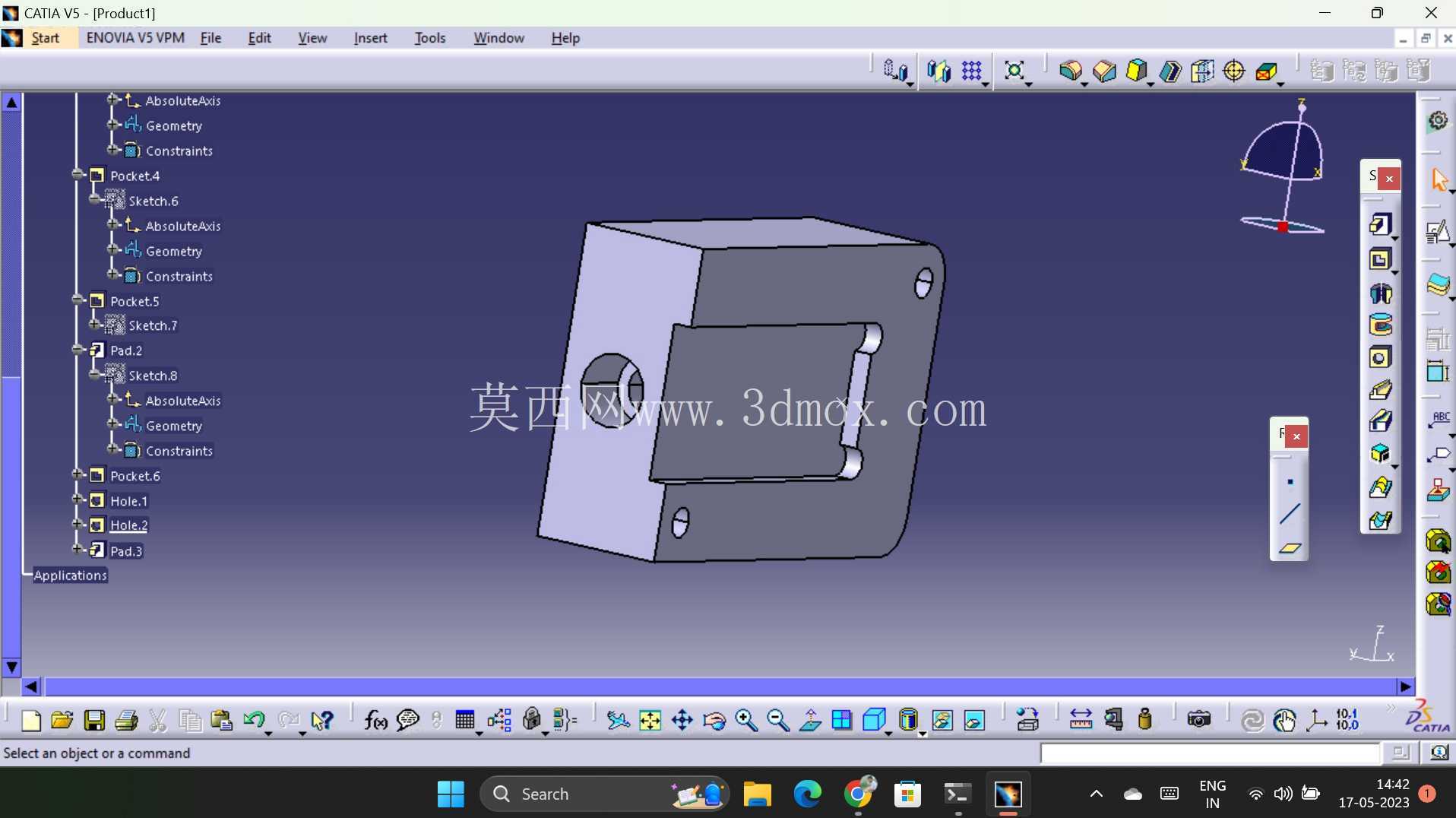

做这个零件的三维建模时,首先要明确安装边界的约束条件:板件整体为矩形切角结构,侧边做了圆角过渡,避免安装时锐角割伤装配人员的手部,也能减少应力集中导致的板件开裂问题。建模第一步先绘制基体草图,拉伸生成基础板厚,这里的板厚要匹配阀件的安装承压需求,太薄的话长期受气压冲击容易变形,太厚则会增加整体重量、浪费加工材料。之后处理边角的四个安装沉孔,沉孔深度要刚好容纳螺钉头,保证螺钉安装后不会突出板件表面,避免和相邻安装的其他元件产生干涉。中间的8字形连通区域,是建模的核心部分,两个主孔的中心距必须和配套阀件的气路孔中心距完全一致,公差要控制在0.02mm以内,否则安装后会出现密封不严的漏气问题;主孔周边的三个小孔是阀件的定位安装孔,位置度要求同样严格,建模时可以通过几何约束把孔位和主孔中心做关联,避免后续修改参数时出现孔位偏移。
从功能特性来看,这个板件除了承载阀件、对位气路之外,还能起到隔振的作用,板件和设备安装面之间可以加装薄橡胶垫片,减少设备运行时的振动传递到阀件上,延长阀件的使用寿命。实际装配时,要先把阀件通过周边小孔固定在板件的8字形区域一侧,在气路对接面加装O型密封圈,再通过边角的四个沉孔把整个板件固定到设备的安装立面上,接通气路后要做保压测试,检查孔位对接处有没有漏气情况。建模过程中还要考虑加工工艺的可行性,所有孔位的边缘都要做0.2mm的倒角,去除加工产生的毛刺,避免装配时毛刺掉落进气路造成阀件堵塞;板件的非安装面可以做喷砂氧化处理,提升表面的抗腐蚀能力,适配车间多油污、多湿气的使用环境。
很多刚接触机械建模的初学者,做这类板件时容易忽略安装干涉的问题,比如沉孔深度不够导致螺钉头突出,或者孔位位置没有考虑相邻元件的安装空间,最后实际装配时才发现装不上。做这个结构的建模练习时,可以先从基体拉伸开始,逐步添加孔特征、倒角特征,每做一步特征都要对照实际装配需求检查尺寸边界,比如板件的总长度和宽度要匹配安装区域的预留空间,不能超出安装位的边界;中间8字形区域的凸台高度要和阀件的安装凹槽深度匹配,保证贴合紧密。另外,建模时要注意特征的父子关系,把安装孔、定位孔的草图都参考基体的基准面来绘制,后续需要调整板件尺寸时,只需要修改基体草图的参数,所有孔位特征都能自动更新,不用逐个重新绘制,能大幅提升设计修改的效率。这类板件虽然结构不复杂,但是是机械装配里最常用的基础零件,把这类零件的建模逻辑、工艺约束、安装要求摸透,后续做更复杂的集成阀组、安装基板类零件时,就能规避很多常见的设计问题,减少加工后装配不上的返工情况。
