动力传输用圆柱直齿齿轮接头结构

　　从结构设计逻辑来看，这类零件把直齿啮合段和圆柱安装轴段做成一体化结构，核心是为了控制装配后的径向跳动误差——如果采用齿轮和轴套过盈配合或者键连接的分体方案，配合面的形位公差累积很容易导致齿轮啮合时出现侧隙不均、传动卡顿的问题，一体化结构能把齿圈相对于安装轴的同轴度公差控制在0.02mm以内，满足中低速平稳传动的精度要求。齿形部分采用标准渐开线直齿设计，压力角取通用的20度，齿顶高系数1，顶隙系数0.25，不需要定制特殊加工刀具，用常规滚齿设备就能完成齿形加工，加工成本可控，而且直齿结构没有轴向力，配套的支撑轴承只需要承受径向载荷，能简化支撑端的轴承选型和安装结构设计，不用额外加装推力轴承来抵消轴向分力，进一步压缩整个传动单元的轴向安装尺寸。在中小功率的机电传动场景里，这类带圆柱轴段的直齿齿轮接头，是很多紧凑安装空间下解决动力同轴传递、轴间啮合衔接的常用零件，常见于小型电源变换设备的调压机构、小型自动化工位的分度传动单元、精密检测设备的进给模组里，不需要额外加装联轴器就能直接和配套轴件配合完成动力输入输出，比分开加工齿轮和连接轴套的方案少了一道装配同轴度校准工序，很适合批量装配的小型机电产品生产线。

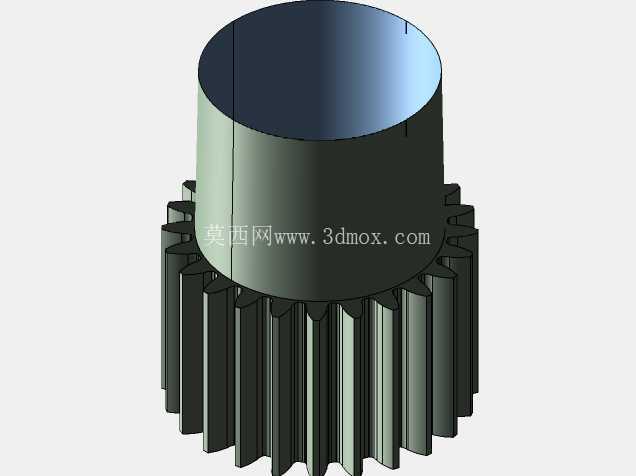

　　零件上部的光滑圆柱段是安装定位面，直径和配套安装孔的配合公差取H7/h6的间隙配合，装配时能顺畅插入安装位，同时配合面的表面粗糙度控制在Ra1.6，既能保证定位精度，也能避免装配时刮伤安装孔内壁；圆柱段的长度根据实际安装空间的壁厚设计，刚好能穿过安装板后加装轴用挡圈完成轴向固定，不需要额外加工轴肩定位，减少了零件的车削加工工序。齿段的长度设计要满足啮合重合度要求，实际啮合宽度比配对齿轮的齿宽窄1-2mm，避免装配时的轴向窜动导致齿轮脱啮，同时齿端做了0.5mm的倒角，既方便装配时的啮合导入，也能去除齿端加工产生的毛刺，防止运转时毛刺脱落进入啮合区造成齿面拉伤。

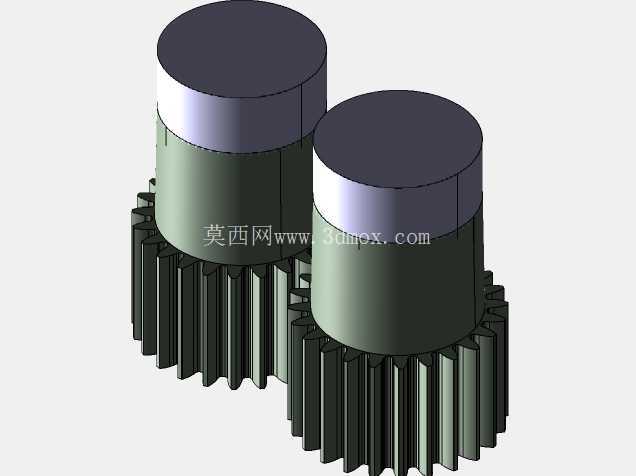

　　从安装边界来看，这类齿轮接头的径向最大尺寸是齿顶圆直径，设计时要预留出和周边结构件至少2mm的安全间隙，防止运转时和相邻的线束、结构支架发生刮碰；轴向尺寸要保证安装后圆柱段的端面不超出配套连接件的安装平面，避免和其他运动部件发生干涉。在实际使用场景中，这类齿轮接头常配对使用，就像图中展示的两个同规格齿轮啮合的形式，用来完成平行轴之间的等速动力传递，传动比稳定，不会出现打滑问题，适合传递扭矩不大但对传动比精度有要求的场合，比如小型调压变压器的触头调节机构，通过齿轮啮合带动触头沿绕组表面平稳移动，实现输出电压的线性调节，传动过程平稳无冲击，能保证调压的精度；在小型自动化送料机构里，这类齿轮接头也用来传递滚轮的动力，带动送料皮带匀速运动，因为直齿传动的效率高，空载阻力小，能降低驱动电机的功率损耗。

　　设计这类零件的时候，还要考虑材料的选择，常规工况下用45号钢调质处理就能满足强度要求，齿面硬度达到HB220-250，能承受日常运转的接触应力，不会出现过早的齿面磨损；如果是用于有耐腐蚀要求的场合，也可以选用不锈钢材质加工，不需要额外做表面防锈处理，适合在潮湿或者有弱腐蚀的环境下使用。另外，齿形的加工精度取8级精度就能满足大部分民用机电产品的传动要求，不需要过高的精度等级来增加加工成本，毕竟这类零件的应用场景大多是中低速、轻载的传动场合，过高的精度要求反而会提升加工难度和生产成本，不符合民用产品的成本控制逻辑。在装配环节，这类一体化齿轮接头不需要额外做动平衡处理，因为零件本身是轴对称结构，加工时只要保证齿圈和安装轴的同轴度，高速运转时的振动量就能控制在允许范围内，适合转速不超过1500rpm的传动场景，完全覆盖小型机电设备的常用转速区间。
