带挂钩式安装固定铰接支座结构设计

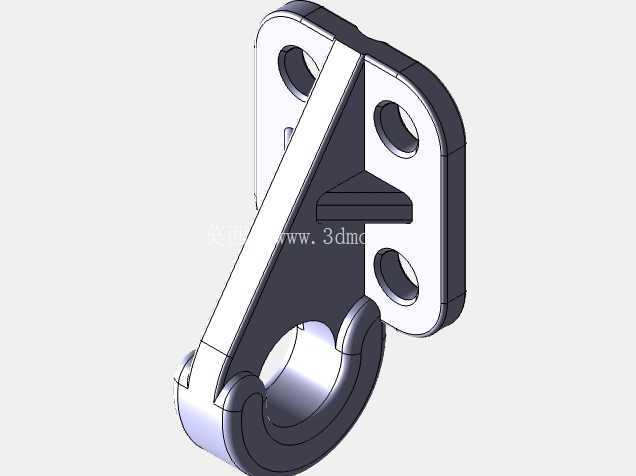

　　这类带挂钩的铰接安装支座，在工业设备的快装式铰接连接场景中应用十分广泛，常见于小型设备舱门的铰接限位、工装夹具的快拆连接端、输送线侧挡构件的铰接挂载点，也可用于小型机电设备的外挂部件铰接固定，替代传统需要螺栓完全锁死的铰接座，实现挂载端的快速卡入与铰接转动需求。从结构功能来看，该零件主体为一体化铸锻或机加工成型的刚性构件，背部的安装板设置三个沉头安装孔，可通过内六角螺栓将整个支座固定在设备机架、型材框架或者设备壳体的安装面上，三个安装孔呈非对称三角排布，能有效抵消铰接端受载时产生的扭转力矩，避免支座受侧向力时出现安装松动。

　　安装板与挂钩主体之间设置了三角形加强筋，筋板从安装板中部延伸至挂钩的受力根部，针对性补强挂钩受拉时的薄弱截面，避免长期受载后根部出现应力断裂。前端的挂钩部分为带圆弧过渡的C型开口结构，开口内侧做了圆角抛光处理，可配合对应直径的铰接销轴实现转动连接，挂钩的开口尺寸略小于销轴直径，在无外力扳动的情况下可防止销轴从开口处滑脱，需要拆卸时只需稍微扳动挂钩开口端即可取出销轴，无需完全拆卸支座本身，大幅提升设备维护时的拆装效率。

　　在设计这类支座时，首先要明确挂载端的额定载荷，根据载荷大小确定安装板的厚度、挂钩的截面尺寸以及加强筋的厚度，通常这类小型支座采用45号钢或者铝合金加工，钢制件做发黑或者镀锌处理提升防锈能力，铝合金件做阳极氧化处理适配轻量化设备需求。安装边界方面，安装板的三个孔位中心距需要匹配常用的工业铝型材孔距或者设备通用安装孔位，沉头孔的深度要适配对应规格螺栓的头部高度，保证螺栓安装后不突出安装板背面，避免安装时出现间隙；挂钩的铰接中心到安装板背面的距离要预留足够的转动空间，避免挂载的铰接件转动时与安装面发生干涉，挂钩开口处的导入角做15度倒角，方便销轴快速卡入安装。

　　从建模逻辑来看，绘制该零件时先绘制安装板的轮廓草图，拉伸生成安装板基体后，绘制三个安装孔的草图切除生成沉头孔，再绘制挂钩的侧面轮廓草图，沿垂直于安装板的方向拉伸生成挂钩主体，之后绘制加强筋的轮廓生成筋板特征，最后对所有锐边做R0.5到R2的圆角处理，尤其是挂钩与安装板的连接根部、挂钩开口的接触位置，圆角处理可有效降低应力集中系数，提升零件的疲劳寿命。实际应用中，这类支座相比传统的封闭式铰接座，优势在于拆装环节不需要将销轴从支座中完全抽出，只需要将挂载件连同销轴一起从挂钩开口处取出即可，在空间狭小、不方便操作长销轴的设备内部场景中，这种结构的实用性非常突出，比如小型自动化设备的防护门铰接、检测工装的翻盖结构铰接、小型气动元件的挂载铰接等场景，都能看到这类结构的应用。需要注意的是，这类挂钩式支座不适合承受大冲击载荷的场景，通常额定静载荷不超过5kN，动载荷工况下需要额外增加防脱卡扣结构，避免销轴在振动工况下从开口处滑脱。
