剖视展示连杆盖机械结构设计

　　在往复式动力传动系统的装配链路里，连杆盖是承担曲柄连杆副闭合定位、载荷传递的核心配套零件，其结构合理性直接决定了整套动力转换单元的运行可靠性与服役寿命。日常接触的内燃机、往复式压缩机、冲压设备曲柄机构中，都能见到这类零件的身影，它需要和连杆本体完成精准扣合，将曲轴曲柄销牢牢约束在连杆大端的轴孔内，承受活塞往复运动传递来的交变爆压载荷、惯性力冲击，同时还要保证轴瓦安装位的同轴度、圆度公差，避免运转过程中出现偏磨、烧瓦、连接螺栓断裂等恶性故障。

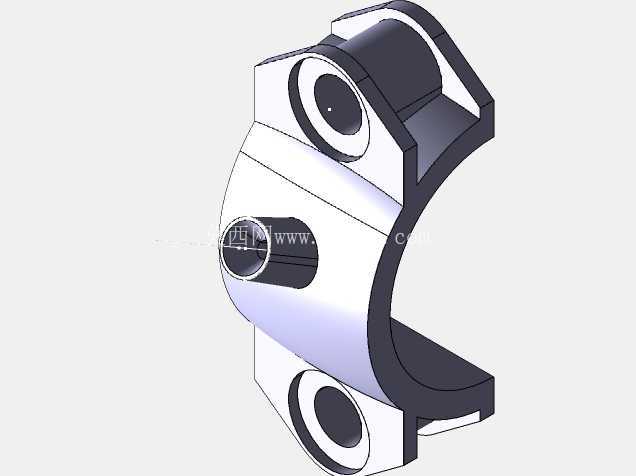

　　从本次呈现的剖视结构来看，设计阶段首先围绕载荷传递路径做了结构优化：主体采用半圆弧抱合结构，和连杆本体的半圆弧面配合后形成完整的曲柄销安装孔，圆弧面的加工精度直接决定了轴瓦的贴合度，设计时预留了轴瓦过盈装配的余量，避免轴瓦在交变载荷下出现转动、窜动。三个分布在不同位置的螺栓过孔，分别对应连杆本体上的螺纹安装位，孔位的位置度公差控制在0.02mm以内，保证装配时螺栓不会受到附加剪切力，螺栓孔周边做了局部加厚的凸台结构，用来分散螺栓预紧力带来的局部压应力，避免长期受载后出现螺栓孔周边塑性变形，导致预紧力衰减。

　　零件侧面伸出的小型圆柱凸台结构，是润滑油道的定位安装位，设计时打通了从凸台内孔到轴瓦安装面的润滑油通道，工作时压力润滑油可以通过这个通道进入曲柄销和轴瓦的配合间隙，形成稳定的油膜，降低摩擦副的磨损速率，凸台的外径尺寸和密封槽设计，要和润滑油管接头的安装尺寸完全匹配，保证密封可靠性，避免润滑油泄漏导致油压不足。

　　安装边界层面，该连杆盖的外轮廓做了多段避空设计，半圆弧外侧的平面结构是为了避让曲轴运转时的平衡块轨迹，避免运动过程中出现运动干涉；上下两个端面的平行度公差控制在0.015mm以内，保证和连杆本体贴合时没有间隙，避免合装后轴孔出现错边，导致轴瓦卡滞。零件的壁厚分布做了差异化设计：轴孔周边、螺栓孔周边的壁厚更大，用来承受高载荷，非承载区域的壁厚适当减薄，在保证结构强度的前提下降低零件整体重量，减少往复运动产生的惯性力，提升整套连杆组件的动态响应性能。

　　实际选型应用时，需要重点核对几个核心匹配尺寸：首先是半圆弧的内径尺寸，要和对应规格的曲柄销直径、轴瓦厚度匹配，保证合装后的轴孔间隙在设计要求的范围内；其次是螺栓孔的中心距，必须和连杆本体的螺栓孔中心距完全一致，避免出现装配错位；再者是侧面油道凸台的位置和尺寸，要和整机的润滑油路布局匹配，保证润滑油路通畅。这类零件通常采用模锻后精加工的工艺制造，材料多选用中碳合金钢，经过调质处理后获得足够的强度和韧性，配合面经过精镗、磨削加工，保证尺寸精度和表面粗糙度满足装配要求，剖视结构的呈现可以让设计人员清晰看到内部油道的走向、壁厚的分布情况，在做结构校核、工艺编制时能够快速定位关键尺寸和加工难点，减少设计迭代的次数。
