小型监控摄像设备外观结构设计

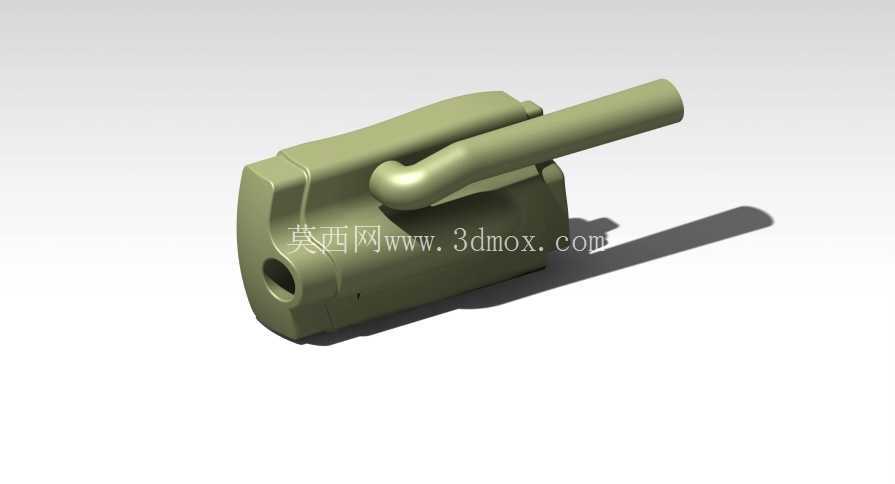

　　这款小型摄像设备的结构设计，首先围绕安防监控、桌面影像采集这类近距离固定点位的使用场景展开，在做三维结构搭建的时候，最先敲定的是镜头伸出段的长度参数——要保证镜头视场角不会被壳体边缘遮挡，同时伸出段不能过长，避免设备受外力磕碰时镜头直接承受冲击力，最终将镜头筒伸出壳体的长度控制在壳体总厚度的三分之一，既满足光学取景的边界要求，也兼顾了结构抗磕碰的冗余量。

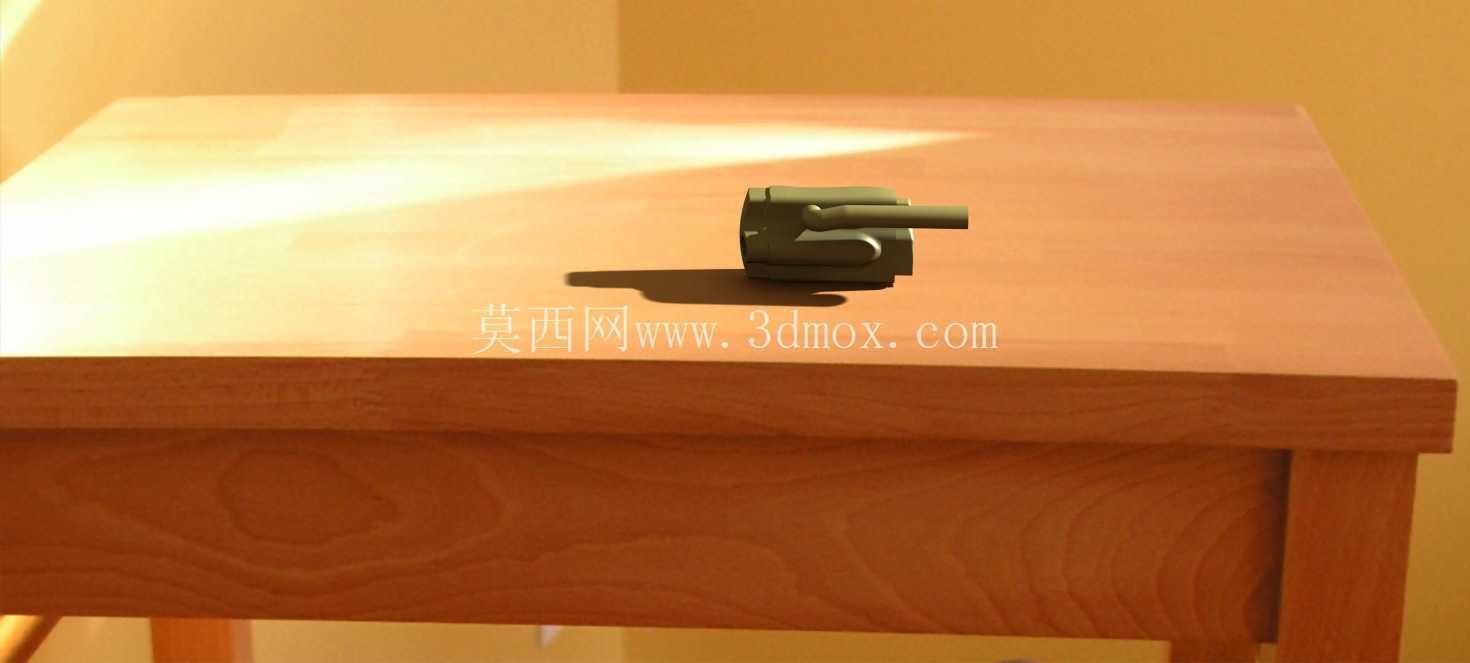

　　设备主体采用近似方块的圆角壳体设计，没有做多余的异形凸起，一方面是方便注塑开模时的脱模流程，减少滑块抽芯的复杂结构，降低壳体生产的工艺难度；另一方面方正带圆角的外形，在桌面摆放或者壁装固定的时候，能更好贴合安装基面，不需要额外设计复杂的转接支架就能实现平稳放置。壳体侧面预留的走线槽位置，做了内凹的沉台设计，线材接入后接头部分不会突出壳体外轮廓，避免设备贴墙安装时线材被挤压变形，同时沉台的深度刚好覆盖常规USB接头或者电源接头的插入长度，保证安装后设备背面和安装面的间隙控制在2mm以内，不会出现歪斜翘起的情况。

　　从功能特性来看，这款设备的结构设计把核心的影像模组安置在壳体中心偏前的位置，重心落在安装接触面的中心区域，不管是平放还是通过背胶固定在垂直墙面上，都不会因为重心偏移出现倾倒或者脱落的问题。壳体的壁厚做了均匀化处理，整体壁厚保持在1.8mm，转角位置做了R0.5的圆角过渡，避免注塑成型时出现缩痕、应力集中的问题，同时壳体内部预留了2mm的筋位安装槽，用来固定PCB主板和影像传感器，筋位的高度和主板厚度匹配，不需要额外打胶就能通过卡扣实现主板的预固定，后续组装时只需要两颗螺丝就能完成整体锁紧，提升装配效率。

　　在安装边界的考量上，这款设备的底部设计了通用的1/4英寸螺丝孔位，和常规监控支架、桌面三脚架的安装接口通用，不需要定制专属的安装配件，用户可以根据使用场景选择平放、壁装、杆装等不同的固定方式。设备整体的外轮廓尺寸控制在长45mm、宽35mm、高30mm的范围内，属于小型化的影像采集设备，不会占用过多安装空间，适合在桌面工位、小型仓储点位、家用入户位置这类空间有限的场景使用。镜头部分的保护圈做了高出镜片0.3mm的设计，当设备镜头朝下放置或者受到正面轻微冲击时，保护圈会先接触受力面，避免镜片直接被刮花或者撞碎，这个细节结构在建模的时候反复调整了突出高度，太高会遮挡视场边缘的画面，太低起不到防护作用，最终0.3mm的数值是结合视场角计算和实际跌落测试的结果敲定的。

　　壳体的拼接结构采用上下壳卡扣加侧边一颗固定螺丝的设计，卡扣的扣合量控制在0.8mm，既保证日常使用时上下壳不会轻易脱开，后续维修拆解的时候也不需要用蛮力撬坏壳体。表面处理的预留结构上，壳体外表面做了细微的磨砂面纹理预留，建模时把纹理的脱模斜度考虑在内，所有外表面的脱模斜度保持在1.5度，保证注塑生产时外壳能顺利脱模，不会出现表面拉伤的问题。设备尾部的指示灯位置做了导光柱的安装槽，导光柱采用半透明PC材质的安装位设计，槽位和导光柱采用过盈0.1mm的配合，不需要打胶就能固定，同时导光柱的端面和壳体外表面齐平，不会积灰也不会因为突出被刮蹭脱落。

　　从实际使用的角度出发，这款设备的结构没有做多余的装饰性设计，所有的外形特征都是为功能和生产工艺服务，比如壳体侧面的微小内凹，一方面是增加壳体的握持摩擦力，方便用户调整设备角度的时候拿取，另一方面这个内凹位置刚好是内部主板的散热区域，轻微的内凹能增加壳体和空气的接触面积，提升设备长时间工作时的散热效率，避免内部积热导致影像传感器出现噪点增加的问题。在做三维建模的时候，所有的配合间隙都按照注塑件的公差范围做了预留，上下壳的配合间隙控制在0.1mm，镜头筒和壳体孔位的配合间隙控制在0.05mm，既不会因为间隙过大出现晃动，也不会因为公差累积导致组装困难。
