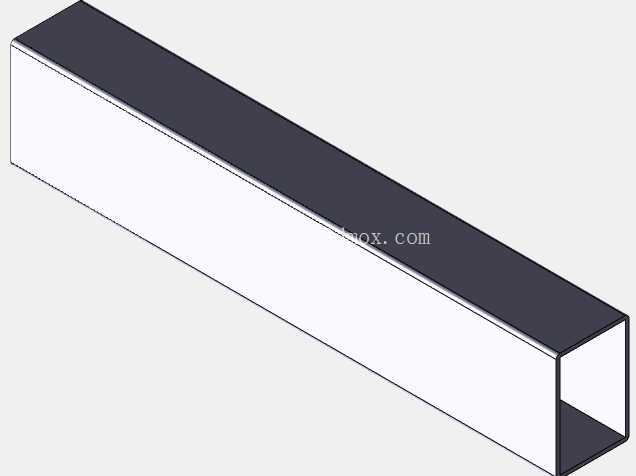

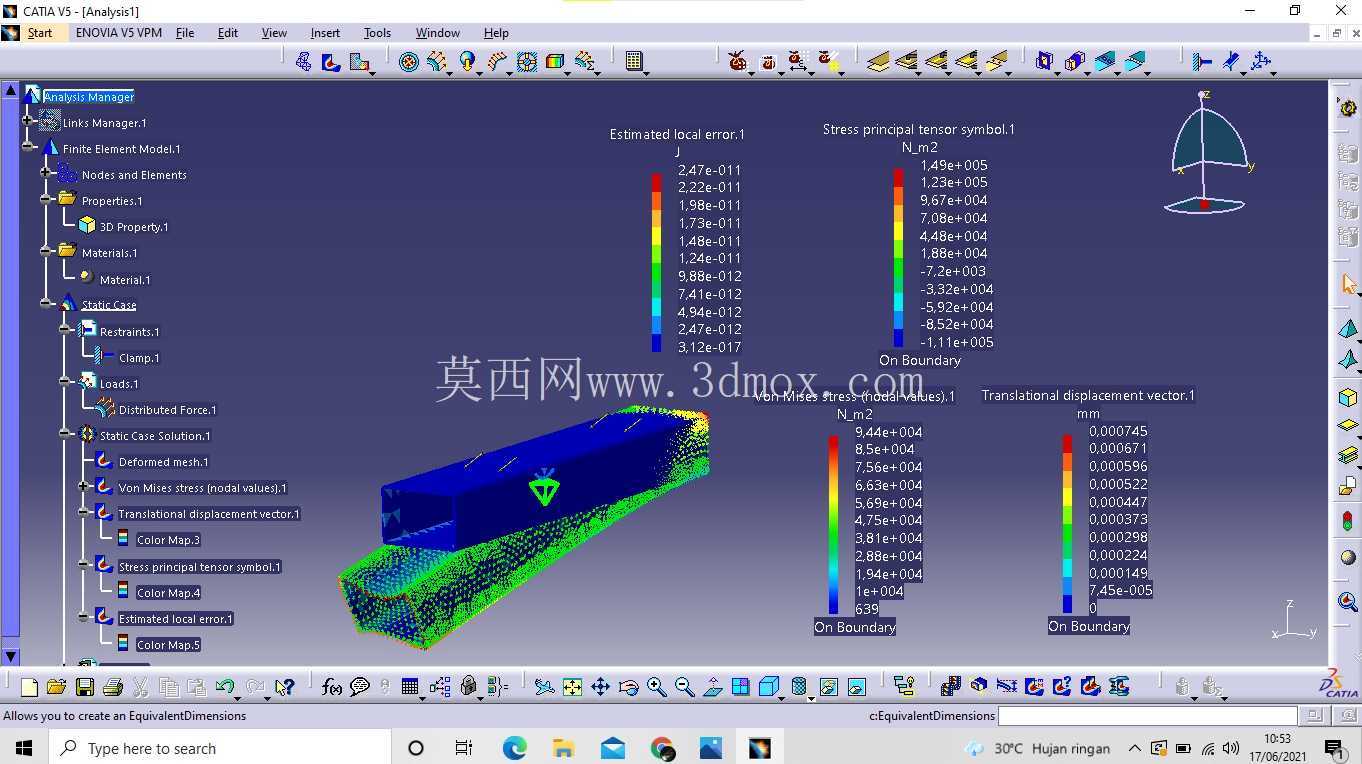

矩形空心截面支撑构件结构设计

　　这类矩形空心截面构件在工业装备的框架搭建场景中应用极广，从生产线的侧边防护栏支撑、小型设备的底部承托梁，到电气柜内部的安装骨架，都能看到这类结构的身影。不同于实心型材的笨重，空心截面的设计在保证结构刚性的前提下大幅降低了自身重量，对于需要频繁拆装、移动的模块化设备来说，这种重量优势能直接降低现场安装的人力成本，也能减少设备整体的负载冗余。

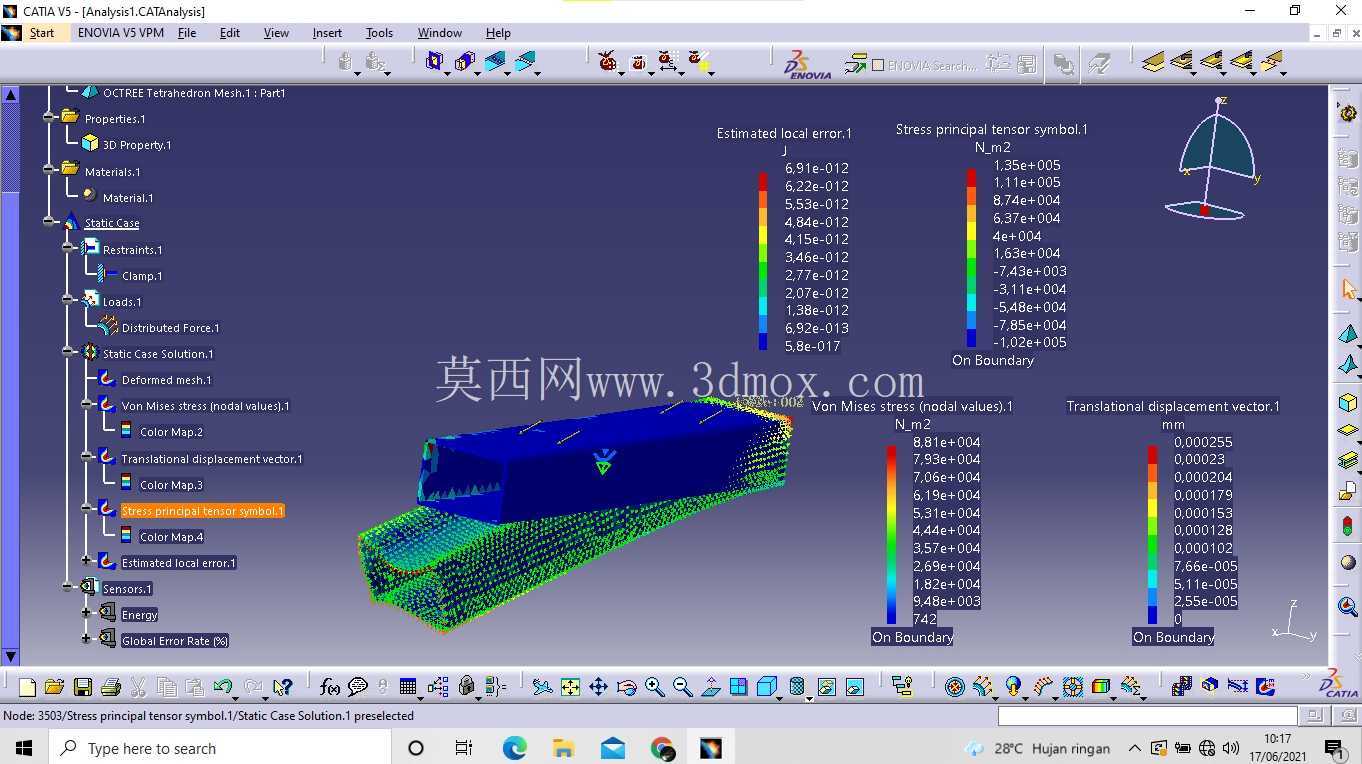

　　从实际使用的功能特性来看，这类构件的核心作用是传递纵向载荷与抵抗侧向弯矩，矩形的截面形式让它在两个垂直方向上都具备稳定的抗弯截面模量，不像圆管构件在特定方向受力时容易出现应力集中的问题。在做结构受力校核的时候，这类闭口截面的抗扭性能也远优于开口的C型钢或者角铁，当框架上存在偏载载荷时，不会因为扭矩作用出现截面畸变的问题，能长期保持框架的整体形位精度。

　　设计这类构件的时候，首先要匹配安装场景的边界尺寸，构件的外轮廓边长需要和配套的连接角码、固定卡扣尺寸完全契合，避免出现安装间隙导致的框架晃动。壁厚的选择要结合实际承载需求来定，不能盲目追求厚壁造成材料浪费，也不能因为壁厚过薄导致受力后出现局部屈曲——通常在静态承载的框架场景下，壁厚取截面短边长度的1/20到1/15就能满足常规刚性要求，如果是存在动态振动的使用场景，还需要适当增加壁厚，或者在构件内部间隔设置加强筋来提升局部刚度。

　　构件的端面处理也是设计中不能忽略的细节，直接截断的毛边端面容易划伤安装人员，也会在和端盖连接的时候出现贴合不严的问题，通常会在端面设计小尺寸的倒角，或者预留端盖安装的定位台阶，方便后续封堵端面，避免灰尘、切削液进入构件内部造成锈蚀。如果构件需要在框架中实现长度方向的调节，还可以在侧壁设计等间距的安装孔，孔位的间距要和通用的螺栓规格匹配，同时孔边要预留足够的边距，避免螺栓锁紧的时候造成孔边开裂。

　　在实际安装过程中，这类构件的连接方式也会影响整体结构的稳定性，采用角码螺栓连接的时候，要注意螺栓的锁紧力矩不能超过构件截面的局部承压极限，否则会把管壁压凹陷，造成连接节点松动。如果是采用焊接连接，要控制焊接的热输入量，因为薄壁空心构件焊接的时候很容易出现焊穿或者焊接变形，通常会采用间断焊的方式，减少热影响区的范围，焊后还要对焊接位置做打磨处理，避免应力集中点长期受载出现开裂。

　　从尺寸适配的角度来说，这类构件的长度公差需要控制在±0.5mm以内，否则在多根构件拼接成长框架的时候，累积误差会导致最终的框架尺寸偏离设计值，无法和配套的设备面板、防护板匹配。截面的外形公差要控制在边长的1/100以内，保证相邻构件拼接的时候接触面能完全贴合，不会出现缝隙。如果构件表面需要做喷涂或者阳极氧化处理，设计阶段还要预留表面处理的膜厚尺寸，避免后续装配的时候因为膜厚增加导致配合过紧。

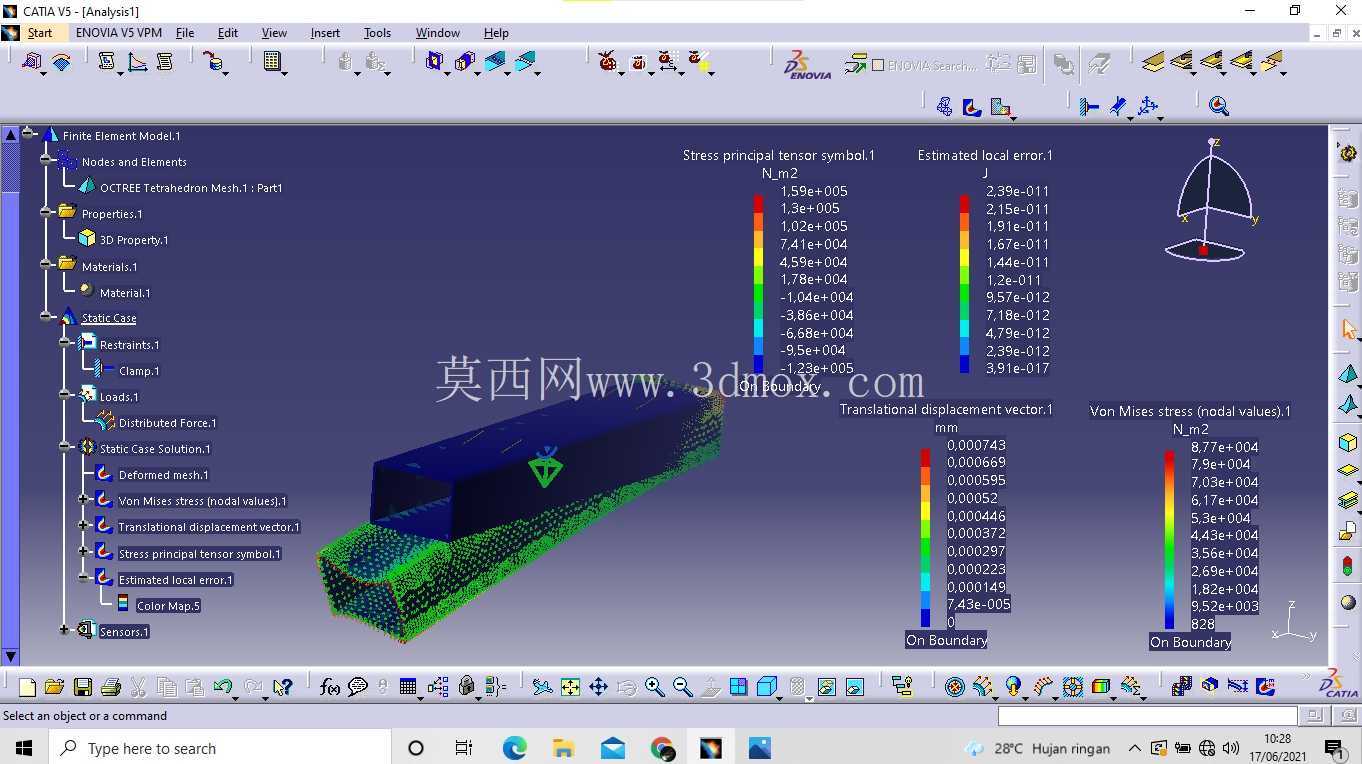

　　很多新手在设计这类结构的时候，容易忽略构件的自重挠度问题，当构件作为水平横梁使用的时候，如果跨度超过1米，就需要校核自重加上负载后的下挠量，通常要求下挠量不超过跨度的1/500，否则会让安装在横梁上的设备出现倾斜，影响设备的运行精度。如果校核后发现挠度超标，不用直接更换更大截面的构件，可以在横梁的中部设置竖向支撑，或者在构件内部穿入加强筋，用最小的成本提升结构的刚性。

　　另外，这类空心构件还可以兼具走线的功能，在设计的时候可以在侧壁预留穿线孔，把设备的线缆从构件内部穿过，既可以让整体外观更整洁，也能避免线缆外露被剐蹭破损，穿线孔的位置要做翻边或者套橡胶护圈处理，防止尖锐的孔边割破线缆绝缘层。在有防腐要求的使用场景，比如潮湿的车间或者户外设备上，构件表面要做镀锌或者喷塑处理，设计的时候要尽量避免出现封闭的空腔，防止表面处理的时候药液残留在空腔内部，后续慢慢渗出腐蚀构件表面。
