鼓风设备叶轮筒体结构三维设计

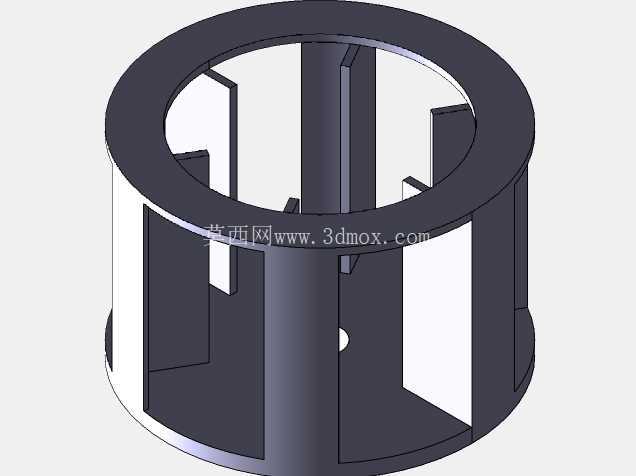

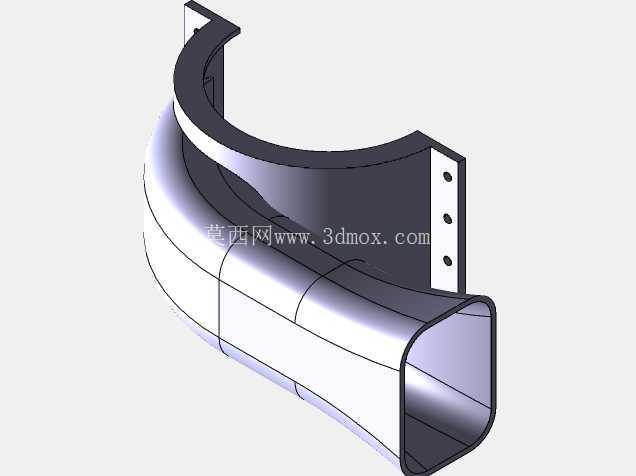

　　在工业通风、气体输送、散热排风等场景中，鼓风组件的核心筒体叶轮结构直接决定了设备的送风效率与运行稳定性，本次设计的鼓风组件采用环形筒体搭配径向直板叶片的结构形式，区别于常规离心风机的后弯或前弯叶片，直叶片的设计更适配小空间、低风压大流量的送风需求，常见于设备机柜散热、小型风道送风、工业炉窑助燃送风等对安装空间有严格限制的工况。从结构设计逻辑来看，整体采用上下环形端板固定径向叶片的布局，上下端板为等直径圆环结构，内圈预留了电机轴安装的避让空间，端板厚度根据运行转速做了匹配设计，避免高速旋转时出现端板形变导致叶片蹭壳的问题。

　　径向均匀分布的直板叶片沿筒体圆周等角度排布，叶片与上下端板采用垂直焊接或一体注塑成型的连接方式，叶片的径向长度根据筒体直径做了比例匹配，既保证足够的叶片迎风面积推动气流，又避免叶片过长导致旋转时动平衡超标。叶片之间预留了均匀的通流间隙，气流从筒体轴向进入后，在叶片的推动下沿径向甩出，形成稳定的径向送风气流，这种直叶片结构的优势在于加工难度低，动平衡校正方便，即使在含少量粉尘的气流环境中运行，也不容易出现叶片积灰失衡的问题，适配多粉尘的车间通风、物料输送送风等恶劣工况。

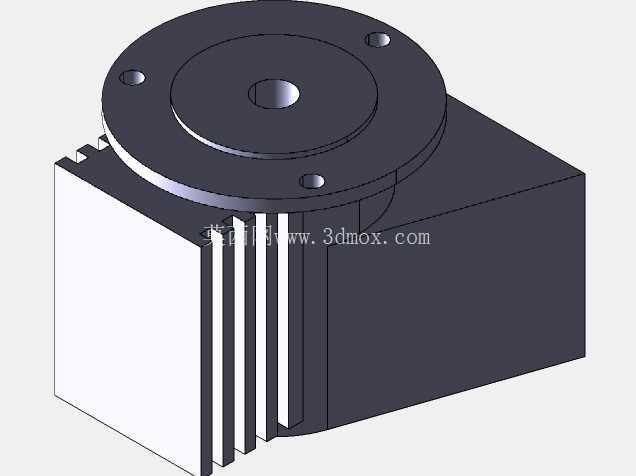

　　从安装边界来看，整体结构为同轴回转体，外径尺寸适配常规小型鼓风设备的壳体安装位，轴向高度可根据不同电机的安装长度做适配调整，端板中心的安装孔位可匹配不同输出轴径的驱动电机，安装时只需保证叶轮与电机轴的同轴度，锁紧轴端固定螺丝即可完成装配，不需要额外的复杂定位结构。在实际应用中，这种结构的鼓风组件可直接替换同尺寸的常规离心风轮，用于小型工业设备的散热通风、电子机柜的内部空气循环、小型除尘设备的气流驱动等场景，相比多曲面叶片的风轮，直叶片结构的风轮在相同转速下能提供更稳定的径向出风，气流脉动更小，运行时的气动噪音更低，适合对噪音控制有一定要求的室内设备配套使用。设计过程中重点考虑了叶片的刚度问题，在叶片与端板的连接位置做了微小的圆角过渡，避免应力集中导致长期运行后叶片从根部断裂，同时在筒体下端板的对应位置预留了动平衡校正的去重孔位，方便生产过程中完成动平衡调校，保证叶轮在额定转速下运行时的振动值控制在标准范围内。整体结构没有多余的复杂曲面，不管是采用金属板材焊接成型，还是采用工程塑料注塑成型，都具备较高的生产可行性，模具开发成本低，加工工序少，适合批量生产配套。

　　在流体性能层面，等距分布的直叶片可以让气流在叶道内的流动更平顺，减少叶道内的涡流损失，在相同功率输入下，能获得比同尺寸弯叶片风轮更高的容积效率，尤其适合低压大流量的送风场景，比如电子设备机柜的内部散热，需要持续的大流量空气带走内部元器件产生的热量，这种风轮的送风特性刚好匹配这类场景的需求，不会因为风压过高导致气流在机柜内部形成乱流，影响散热效果。另外，这种开放式的叶片结构也方便日常维护清理，即使长期运行后叶片表面附着灰尘，也可以直接擦拭清理，不需要拆解复杂的风轮结构，降低了设备的后期维护成本。
