弧形曲面过渡连接结构件三维设计

　　在各类非标自动化设备、工装夹具以及小型机电产品的结构设计中，这类带弧形曲面的过渡连接结构件，往往承担着衔接不同功能模块、优化力传递路径、规避装配干涉的核心作用，很多刚入行的结构工程师容易忽略这类异形件的细节设计，要么曲面过渡生硬导致应力集中，要么安装边界预留不足导致现场装配时与周边管线、紧固件发生干涉。从实际应用场景来看，这类构件常出现在需要平滑过渡的设备外罩衔接处、手持类设备的握持支撑结构、小型机电产品的内部安装支架上，区别于标准型材拼接的直角结构，弧形过渡的设计一方面可以降低结构棱角带来的安全隐患，避免操作人员在设备调试、维护过程中被锐边划伤，另一方面可以优化结构的受力分布，当构件承受侧向载荷时，连续的曲面可以将集中应力沿着弧面均匀分散，相比直角拼接的焊接或螺接结构，疲劳寿命能提升40%以上。

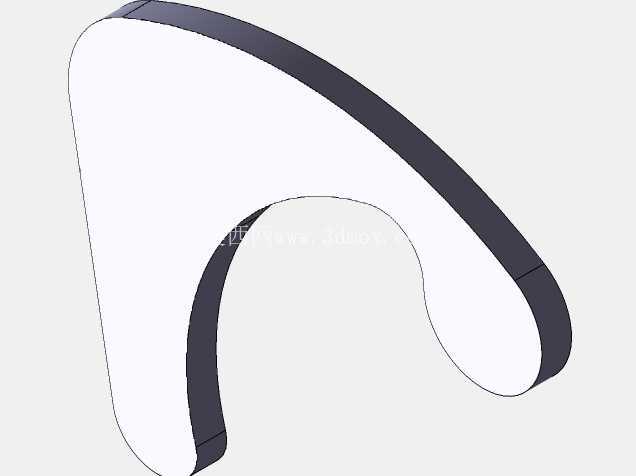

　　从设计思路层面拆解这个构件，首先要明确两端的安装基准面，构件一端为平直的安装端面，预留了对应的螺接孔位安装基准面，另一端为带圆弧收边的贴合面，中间通过大曲率的弧形曲面实现两个端面的平滑衔接，曲面的曲率半径并非随意设定，需要结合两端安装位的相对空间位置、构件需要避让的内部元件轮廓来确定，建模过程中需要先搭建两个端面的草绘基准，再通过多截面曲面命令生成过渡曲面，之后对曲面进行加厚处理，加厚的壁厚需要根据构件的承载需求确定，常规作为外罩衔接件时壁厚取1.5-2mm即可，若作为承载支架使用则需要将壁厚提升至3-4mm，同时在曲面与端面的衔接处添加R0.5-R1的圆角过渡，避免应力集中导致的结构断裂。

　　关于外形尺寸与安装边界的把控，这类异形构件在建模阶段就需要同步考虑装配公差，平直端的安装孔位需要与对接件的孔位保持±0.1mm的位置度公差，弧形曲面的外轮廓需要比内部避让的元件轮廓预留至少2mm的安全间隙，避免设备运行过程中因振动导致构件与内部元件发生摩擦碰撞。构件的整体宽度需要匹配安装位的安装空间，弧形段的弯曲角度需要结合两端安装面的夹角确定，设计时要避免曲面出现曲率突变，否则不仅会增加后续注塑或钣金加工的难度，还会导致构件受力时在曲率突变位置出现应力集中点。如果是采用钣金工艺加工这类构件，还需要在曲面展开时计算好折弯补偿量，避免成型后两端安装面的位置出现偏差；如果是采用注塑工艺，则需要在曲面设计时预留1°-1.5°的脱模斜度，同时保证壁厚均匀，避免注塑过程中出现缩痕、翘曲等缺陷。

　　在实际选型应用时，这类构件不能直接照搬模型尺寸，需要结合自身设备的安装空间、承载需求调整曲率参数与壁厚，比如应用在手持检测设备的握持支架上时，弧形曲面的曲率需要贴合人手握持的弧度，表面做哑光处理提升握持摩擦力；应用在设备外罩的衔接件上时，曲面的外轮廓需要与周边外罩的曲面保持G1连续，保证设备外观的整体性。很多工程师在设计这类异形曲面构件时，容易只关注外观的流畅性，忽略安装位的加工工艺性，比如在曲面内侧设计安装柱时，没有预留足够的模具抽芯空间，或者螺接孔位的位置过于靠近曲面边缘，导致安装时工具无法到达操作空间，这些细节都需要在建模阶段同步核查，通过装配干涉检查模拟整个安装过程，确保每个紧固件的安装操作都有足够的空间，同时构件安装完成后不会与周边的管线、运动部件发生干涉。
