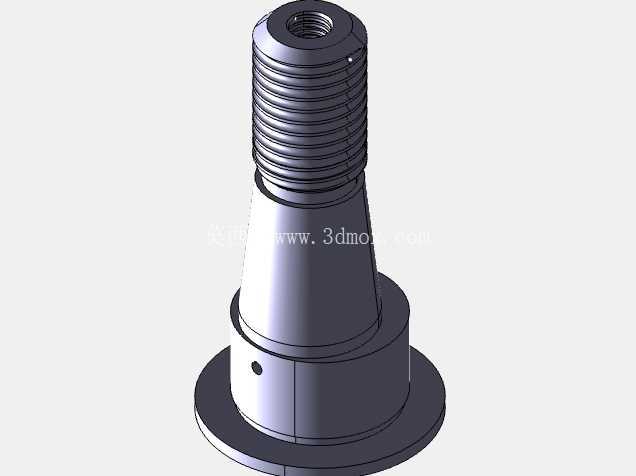

带法兰锥台外螺纹连接销轴结构

　　这类带法兰锥台的外螺纹连接件，在重载传动副、工装夹具定位模块、液压管路辅件连接场景中应用十分广泛，很多人做建模练习时容易只关注外形轮廓，忽略实际工况下的安装边界与受力逻辑，最后做出来的模型看着像，实际放到装配体里一配合就出干涉，或者受力校核时完全不符合工程要求。先从安装逻辑说起，底部的圆形法兰盘是整个零件的轴向定位基准，法兰端面的平面度要求一般控制在0.02mm以内，目的是和安装基座的贴合面完全接触，避免装配后出现偏载，法兰盘上没有额外的通孔，说明这个零件的轴向锁紧不是靠法兰穿螺栓，而是靠上部的外螺纹段配合锁紧螺母实现预紧，法兰的作用是承担轴向限位，分散螺纹段传递过来的压应力，避免螺纹根部直接和基座硬接触造成应力集中。中间的锥台段是很多新手容易忽略的设计点，锥度一般取1:10到1:5之间，这个锥面不是为了好看，一方面是在装配时起到导向作用，让零件能顺利穿入基座的安装孔，避免硬敲造成螺纹损伤；另一方面锥面可以和安装孔的倒角面形成锥面配合，承受一定的径向剪切力，减少螺纹段的径向受力，很多设备运行过程中连接件断裂，问题就出在把所有径向载荷都让螺纹承担，螺纹根部的应力集中系数本来就高，反复受交变剪切力很容易出现疲劳断裂。

　　上部的外螺纹段，顶端做了内螺纹孔，这个结构的作用有两个，一是当需要拆卸这个零件时，可以在顶端内螺纹上装入拔销器，不用从底部硬敲，避免损伤法兰端面和配合锥面；二是在一些需要外接防护套或者定位端盖的场景下，顶端内螺纹可以直接固定端盖，不用额外做连接结构。法兰盘靠近锥台根部的位置有一个小径向通孔，这个孔是保险孔，当上部的锁紧螺母拧紧到规定扭矩后，会用钢丝穿过这个孔和螺母上的槽，穿成保险止动结构，避免设备运行过程中因为振动导致螺母回松，这个细节在有振动工况的设备里是必须的，很多建模练习里会漏掉这个孔，做出来的零件就不符合实际工程要求。从尺寸边界来说，这类零件的法兰直径一般是上部螺纹大径的2.2到2.5倍，这个比例是经过长期工程验证的，法兰厚度取螺纹大径的0.6到0.8倍，既能保证法兰有足够的抗压强度，不会在预紧力作用下发生变形，又不会因为法兰过厚造成整体重量过大、安装空间浪费。锥台段的长度一般占零件总长度（不含螺纹段）的60%左右，锥面的表面粗糙度要求要达到Ra1.6，保证和安装孔配合时的接触面积，外螺纹段的长度要根据锁紧螺母的厚度加上防松垫片的厚度来定，一般预留2到3个螺距的余量，避免螺母拧到位后还有螺纹外露过多，或者螺纹长度不够导致预紧力不足。

　　建模的时候要注意几个容易出错的结构细节：外螺纹的收尾段不能直接切到锥台端面，要留1到2个螺距的退刀槽，退刀槽的直径要比螺纹小径小0.2到0.3mm，宽度取1.5倍螺距，方便螺纹加工时退刀，也能避免螺纹根部和锥台交接处出现应力集中；顶端的内螺纹孔要做倒角，倒角大小和内螺纹大径匹配，方便内螺纹装配时导入；径向保险孔的孔口要做0.5mm的倒角，去除钻孔产生的毛刺，避免穿保险钢丝的时候刮伤钢丝，也防止孔口的锐边在受力时产生裂纹源。很多人做这类练习件的时候，只会堆特征，把外形做像就完事，实际上每个结构的尺寸比例、细节处理，都是对应实际加工、装配、受力的需求，比如为什么锥台的锥度不能太大？

　　锥度太大的话，锥面的自锁性会变差，受轴向力的时候容易往外窜；锥度太小的话，装配导向效果差，拆卸的时候也容易因为配合过紧拔不出来。再比如法兰和锥台的交接处，必须做圆角过渡，圆角半径一般取2到3mm，不能做直角，直角处的应力集中系数能达到3以上，受交变载荷的时候很容易从交接处开裂。还有外螺纹和锥台的交接位置，除了退刀槽之外，退刀槽和锥面的交接处也要做小圆角过渡，避免加工时出现刀痕造成应力集中。这类零件的材料一般根据使用工况选，普通轻载工况用45号钢调质处理，硬度达到HB220-250就足够；重载或者有腐蚀的工况会用40Cr调质，或者不锈钢材料，表面做发黑或者镀锌处理，提升防锈能力。建模的时候如果要做后续的工程图或者仿真分析，这些细节特征都不能省略，不然仿真出来的应力结果会和实际情况差很多，工程图拿去加工也会出现工艺问题，比如没有退刀槽的话，车间加工螺纹的时候根本没法做到螺纹根部和锥面完全贴合，最后做出来的零件装配时法兰端面贴不紧，留下质量隐患。
