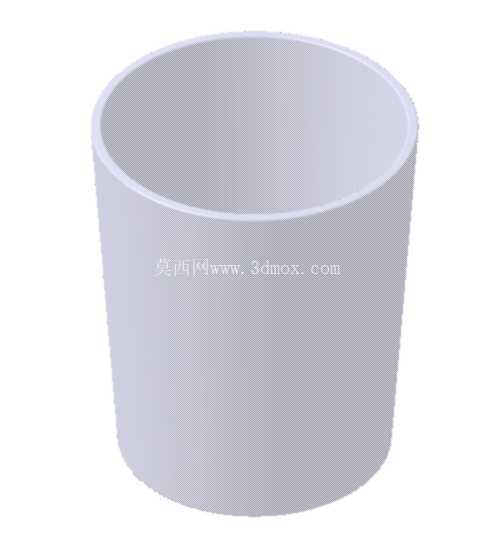

CATIA绘制直筒敞口玻璃容器三维造型

　　日常实验室取样、小型化工试剂暂存、餐饮行业饮品盛装场景中，这类直筒敞口玻璃容器是出镜率极高的基础器具，不同于带把手的马克杯或带刻度的量杯，无额外结构的直筒设计能最大化利用内部盛装空间，同时降低清洁死角的出现概率，在需要频繁更换盛装物、快速清洗周转的使用场景下，这类结构的容器适配性远高于异形结构器皿。

　　从结构设计逻辑来看，该容器采用等壁厚直筒成型思路，筒身侧壁保持均匀厚度，底部做圆角过渡处理，既避免玻璃材质在直角位置出现应力集中导致的磕碰碎裂问题，也能在堆叠放置时让底部与支撑面实现更均匀的受力分布，敞口位置做微卷边处理，一方面提升口部的结构强度，降低日常使用中口部崩边的风险，另一方面也能在倾倒液体时让液流沿着卷边弧度顺畅流出，减少挂壁流液的问题。

　　建模过程中优先以旋转特征作为主体成型基础，先绘制包含壁厚、底部圆角、口部卷边的截面草图，确保截面线条连续无断点，避免旋转后出现曲面破面，旋转轴选取容器中心轴线，保证筒身整体圆度公差控制在合理范围内，后续对边缘位置做倒圆角处理时，需要注意圆角半径不能超过壁厚的三分之一，避免局部位置壁厚过薄，影响容器整体结构强度。

　　实际选型适配时，这类直筒容器的安装边界主要考虑放置面的平面度，底部接触区域直径与容器外径的差值需要控制在合理范围，若放置在带限位槽的工位上，限位槽内径需要比容器外径大0.2-0.5mm，既方便取放，也能避免容器放置时出现卡滞；容器整体高度与内径的比例控制在1.2:1左右，这个比例下容器重心偏低，日常放置时的稳定性更好，即使受到轻微侧向碰撞也不容易倾倒，适配多数桌面、操作台的放置需求。

　　从功能特性来看，光滑的内外壁表面让容器不容易残留盛装物，不管是盛装液态试剂还是固态颗粒，倾倒后残留量都能控制在极低水平，透明材质可以直接观察内部盛装物的容量、状态，不需要额外开盖或者借助其他观测工具，在需要实时监控内容物状态的场景下，这个特性能够大幅提升操作效率；等壁厚结构也让容器在承受温度变化时，各个位置的热胀冷缩量保持一致，降低温差导致的开裂风险，适配常规的常温、中温盛装场景。

　　设计阶段还需要考虑容器的堆叠适配性，直筒结构搭配底部的微收边设计，可以实现同规格容器的嵌套堆叠，堆叠时相邻容器的间隙保持在1-2mm，既不会因为间隙过大导致堆叠后倾斜，也不会因为间隙过小出现嵌套后卡紧无法分离的问题，能够有效降低仓储、运输过程中的空间占用，提升周转效率。针对不同使用场景的需求，还可以在该基础模型上调整壁厚、高度、口部卷边尺寸，比如实验室用版本可以适当增加壁厚提升抗冲击性能，餐饮用版本可以适当降低壁厚控制整体重量，不同参数调整都可以在基础旋转特征上直接修改草图尺寸实现，不需要重构整体建模逻辑，参数化调整的便捷性较高。
