叉型铰接连接支座结构设计练习件

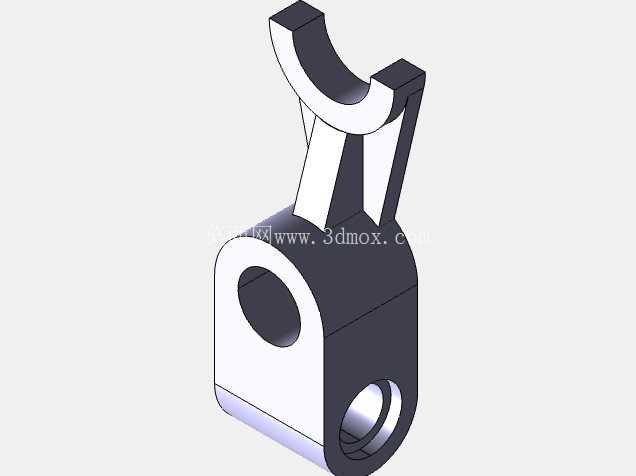

　　在非标自动化线体、小型工装夹具以及轻工机械的连杆传动机构中，这类叉型铰接支座是十分常见的传力连接构件，主要承担相邻运动部件之间的铰接支撑、载荷传递以及运动轨迹约束作用，日常工况下多承受周期性的径向载荷与小幅摆动力矩，对安装位的同轴度、配合面的耐磨性能都有明确的工程要求。从结构本身来看，构件下部为带横向通孔的圆柱基座，通孔用于穿装铰接销轴，可与固定端的安装座形成转动副，基座底部的平面为安装贴合面，加工时需要保证足够的平面度，避免安装后出现附加应力导致销轴卡滞；上部为对称分布的双叉耳结构，叉耳顶端开有半圆型开口槽，槽的圆弧面与待连接的杆件轴径匹配，可快速卡入对应杆件后加装限位件完成装配，相比封闭孔式的叉耳结构，这种开口设计能大幅提升现场装配效率，尤其适合需要频繁拆装调整的工装调试场景。

　　设计这类构件时，首先要根据实际传递的扭矩大小核算基座通孔的直径与壁厚，避免受载后出现孔壁变形；其次要保证上部两个叉耳的对称度，以及开口槽圆弧中心与下部铰接孔中心的位置度，否则装配后会出现运动卡涩、局部应力集中的问题，长期运行还会导致配合面异常磨损。从安装边界来看，下部基座的外圆直径决定了固定端安装座的开孔尺寸，横向通孔的轴向长度要匹配安装座的耳板间距，装配时销轴穿过基座通孔与安装座耳板后，两端加装开口销或者轴用挡圈即可完成轴向限位；上部叉耳的开口宽度要略大于待连接杆件的端部厚度，预留0.1-0.2mm的装配间隙，避免杆件摆动时与叉耳侧壁发生摩擦，开口槽的圆弧半径要与连接杆件的轴径保持h7/H8的配合公差，既保证铰接转动的灵活性，又不会出现过大的旷量影响传动精度。

　　实际建模过程中，这类零件也是CATIA、SolidWorks等三维软件的典型练习案例，通过绘制草图、拉伸凸台、切除孔位、添加圆角等基础特征操作，就能完整还原零件结构，同时还能在建模过程中练习几何约束的添加、对称特征的复用，帮助初学者快速掌握机械零件的建模逻辑，理解结构设计中公差、配合、工艺性的实际意义。在实际加工层面，这类零件多采用45号钢毛坯铣削成型，加工完成后对铰接孔、开口槽圆弧面进行调质处理提升表面硬度，所有锐边倒钝去除毛刺，避免装配时划伤操作人员或者配合零件；如果是用于有腐蚀环境的工况，也可以选用不锈钢材质加工，或者对表面进行发黑、镀锌处理提升防锈能力。

　　在机构装配调试阶段，这类铰接支座的安装位置精度会直接影响整个连杆机构的运动轨迹，安装时需要借助百分表找正基座与安装面的垂直度，保证铰接销轴的轴线与运动平面垂直，否则机构运行过程中会出现别劲现象，不仅会增大驱动电机的负载，长期运行还会导致销轴、孔位的异常磨损，缩短整套机构的使用寿命。
