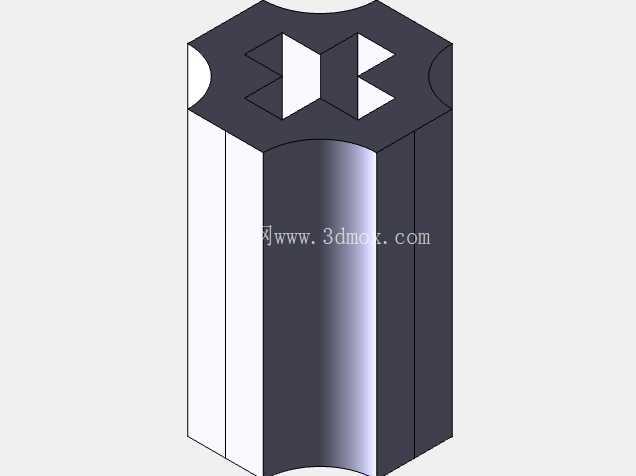

带异形槽的六棱柱状机械练习构件

　　这类带异形切削槽的六棱柱状构件，常出现在机械基础技能训练、工装定位组件以及小型传动连接件的设计场景中，很多刚接触三维建模的结构工程师，都会通过类似构件的建模练习，掌握拉伸、切除、对称约束、圆角过渡这些基础操作的实际应用逻辑。从实际使用场景来看，这类构件如果作为定位销使用时，六棱的柱身可以直接和六角安装孔配合，不需要额外做防转结构，侧面的异形槽既可以作为卡簧的安装位，也能作为锁紧拨杆的嵌入槽，在小型手动夹具、快换工装的定位结构里，这种结构能大幅减少零件数量，不需要额外加装防转销或者紧定螺钉，装配时直接压入对应孔位就能完成定位，后期拆卸时也可以通过侧面的槽位用拔销器直接拉出，维护便利性比普通圆柱定位销高很多。

　　从设计思路上看，这个构件的主体采用正六棱柱结构，首先是考虑到安装时的扭矩传递需求，六面的平面结构可以和扳手配合，在需要调整轴向位置的场景下，不需要在柱身额外加工扳手位，直接用标准开口扳手就能拧动调整，相比圆柱面加扁位的结构，加工工序更少，批量生产时的成本控制更有优势。柱身端部的圆角过渡，是为了压入安装孔时起到导向作用，避免尖锐棱边刮伤安装孔内壁，也能减少压装时的应力集中，防止棱边位置出现崩裂问题。顶面的异形对称槽，是整个构件的核心功能结构，槽型采用对称的凹凸造型，一方面是作为扭矩传递的啮合位，和配套的拨叉或者旋钮配合时，能传递更大的扭矩，不会出现打滑问题，另一方面对称的结构设计可以降低建模和加工的难度，只需要绘制单侧的槽型轮廓，通过镜像命令就能完成整个槽的特征创建，加工时也可以采用对称铣削的工艺，一次装夹就能完成两侧槽的加工，减少装夹找正的时间。

　　从尺寸边界来看，这类练习构件的尺寸通常参考常用的六角定位件规格，柱身的对边尺寸一般控制在10mm到30mm之间，适配常见的工装安装孔尺寸，柱身长度根据使用场景调整，作为定位销使用时长度一般是对边尺寸的2到3倍，保证足够的配合长度，避免受力时出现倾斜。顶面槽的深度一般不超过柱身直径的四分之一，防止槽深过大导致柱身结构强度不足，在承受扭矩时出现断裂问题，槽的边角位置都做了微小的圆角过渡，避免热处理时出现应力集中导致的裂纹，也能减少啮合传动时的边角磨损。

　　在实际建模过程中，这类构件的绘制需要重点关注对称约束的应用，首先绘制正六边形的草图，拉伸得到主体柱身，然后在端部绘制圆角特征，处理好棱边的过渡，之后在顶面绘制异形槽的轮廓，这里需要注意槽型的对称度，必须保证两侧的凹凸结构完全对称，否则装配时会出现啮合间隙不均的问题，拉伸切除的时候要控制好切除深度，保证槽底的平面度，最后对槽的边角做圆角处理，完成整个模型的创建。很多新手在绘制这类构件时，容易忽略六棱柱和圆柱面的相切约束，导致柱身侧面的圆弧面和六棱平面之间出现缝隙或者多余的棱边，这一点在建模时需要特别注意，添加相切约束之后才能保证曲面过渡顺滑，后续导入工程图时也不会出现轮廓线错误的问题。

　　这类构件虽然结构不算复杂，但是涵盖了机械结构设计里很多基础的设计逻辑，比如防转结构的设计、应力集中的规避、加工工艺性的考虑、装配便利性的优化，很多复杂的机械零件拆解开来，都是由这些基础的结构特征组合而成的，通过这类构件的建模练习，能帮助设计人员养成从工艺、装配、使用多个维度考虑结构设计的习惯，而不是只关注外观造型。在实际的工装设计中，类似结构的零件应用非常广泛，比如快换夹具的定位柱、手动调节旋钮的传动轴、小型设备的锁紧销，都会用到类似的六棱柱加槽型的结构，因为这种结构兼顾了加工便利性、装配便利性和使用可靠性，不需要复杂的加工设备，普通的铣床或者加工中心就能完成生产，后期维护更换也很方便，不需要专用工具就能完成拆装，非常适合在小型设备和工装夹具中推广使用。
