Agni95R小型电动汽车驱动电机三维设计

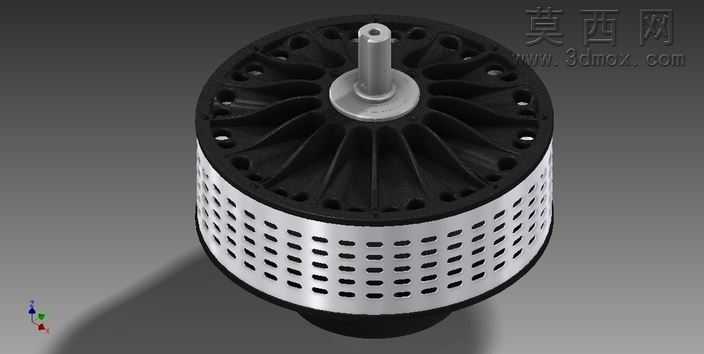

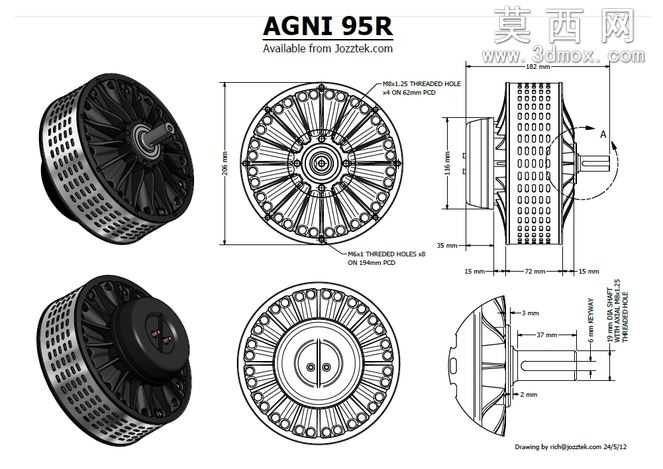

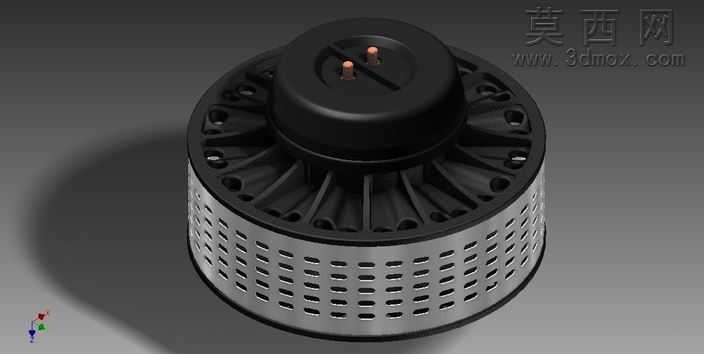

本模型为Agni95R小型电动汽车驱动电机的三维建模作品，建模过程中严格参照该款电机的实际外观与结构比例进行还原，首先通过旋转、拉伸等基础建模命令构建电机的核心输出轴，保证轴端的安装孔位、轴径尺寸与实际产品完全匹配，输出轴与前端盖的配合位置做了精准的公差预留设计，还原真实的装配间隙。前端散热风叶部分采用阵列特征完成多叶片的均匀排布，每一片扇叶的弧度、厚度都经过反复调整，既还原了实物的散热结构形态，也通过曲面优化保证模型在渲染时的光影表现自然流畅。电机中部的机壳部分采用金属材质设计，表面的密集散热孔通过线性阵列加圆周阵列的组合方式完成，每一个孔洞的大小、间距都严格对应实物参数，机壳表面做了金属拉丝质感的材质赋予，还原铝合金机壳的真实质感，机壳上下两端的黑色端盖部分采用哑光工程塑料材质，与中部金属机壳形成明确的材质区分，端盖上的安装固定孔位都做了沉头孔设计，还原真实的安装结构特征。建模过程中对电机的整体比例进行了反复校准，保证输出轴伸出长度、机壳直径、整体高度的比例完全符合实物参数，没有出现结构变形或比例失调的问题。渲染阶段采用三点布光方案，主光源从斜上方45度角打亮电机主体，突出机壳散热孔的层次感与风叶的立体结构，辅光源补全暗部细节避免出现死黑区域，背景采用渐变灰色调突出电机主体，同时添加了柔和的地面阴影增强模型的真实感。该款电机本身具备高达93%的工作效率，峰值功率可达30kW，可稳定输出16kW的持续功率，不仅适用于小型电动汽车，也可适配自行车、摩托车、工具车、轻型飞机与船舶等多种应用场景，建模时特意保留了电机的完整外部结构，未拆分内部组件，整体模型结构完整，曲面过渡顺滑，没有破面、重叠面等建模问题，可用于产品展示、结构参考、相关动力系统的装配模拟等场景，能够为电动汽车电机设计相关的学习者提供直观的外部结构参考。
