电动汽车用先进双出轴直流电机三维设计

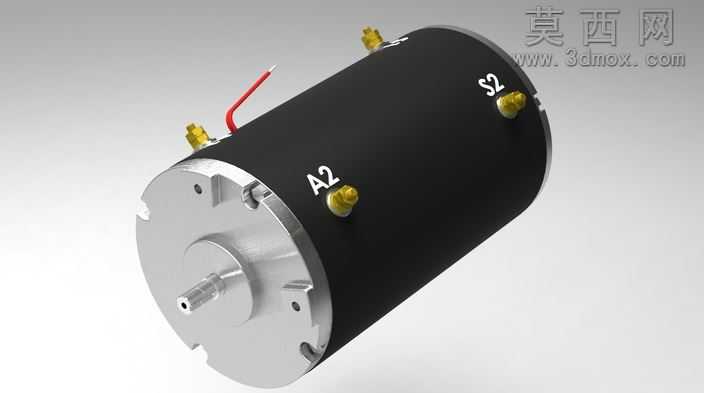

本模型为电动汽车配套的先进直流驱动电机，采用SolidWorks进行全参数化三维建模，完整还原了9.1英寸双轴直流电机的全部结构细节。建模过程中首先对电机的整体尺寸进行基准定位，以输出轴的中心轴线为核心基准，依次构建前端盖、定子壳体、后端盖、接线端子、绕组引出线等核心部件，所有零件均采用自顶向下的关联设计方式，保证各部件装配间隙符合实际工业生产的公差要求，装配后无干涉错位问题。材质渲染阶段，电机主体的定子外壳采用哑光黑色喷塑金属材质，还原工业级电机外壳的耐磨涂层质感；前后端盖采用铸铝镀锌的银灰色金属材质，表现出铝合金压铸后的细腻金属肌理与机加工面的平整质感；接线端子采用黄铜镀金材质，突出导电部件的金属光泽与防氧化镀层效果；红色电源引出线采用耐温橡胶材质，还原线缆外皮的哑光柔韧质感，整体渲染效果贴近真实工业产品的视觉表现。结构设计上，该电机为双出轴结构，两端输出轴可分别连接传动机构与传感部件，适配电动汽车动力传输的多端连接需求；壳体上设置的A2、S2接线端子布局符合直流电机的励磁与电枢接线规范，端子位置预留了足够的接线操作空间，端盖上的安装孔位、定位销槽均按照实际安装标准设计，可直接用于虚拟装配验证与结构校核。设计过程中充分考虑了直流电机的散热需求，壳体与端盖的衔接处预留了散热配合间隙，端盖的加强筋结构既提升了部件结构强度，也辅助增大散热面积，整体模型结构完整，细节还原度高，可用于电动汽车动力系统的装配仿真、教学演示以及结构优化参考，能够帮助设计者直观理解车用直流电机的内部构造与外部安装逻辑，为动力系统的匹配设计提供精准的三维模型支撑。
