卧式减速一体电动机三维结构设计

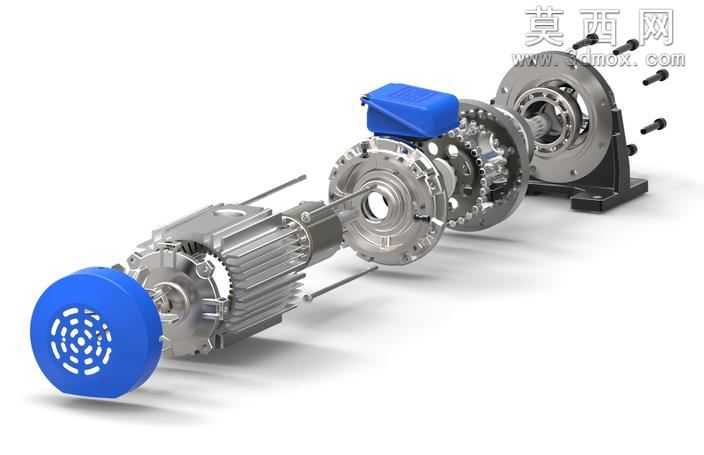

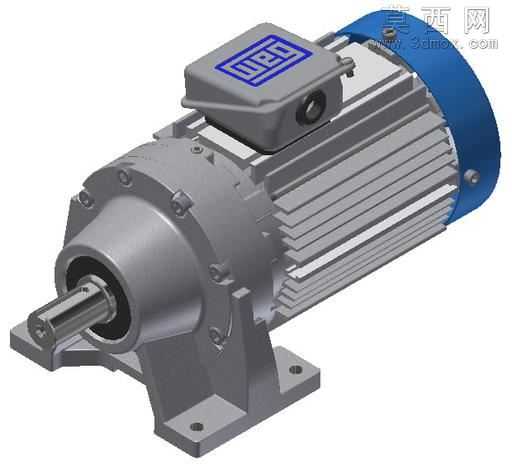

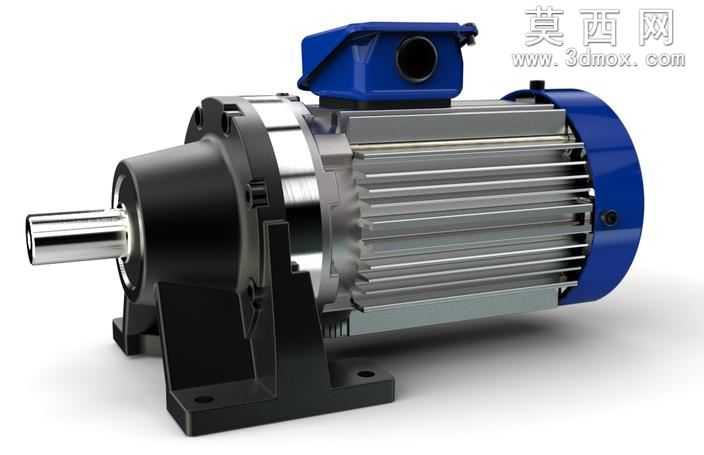

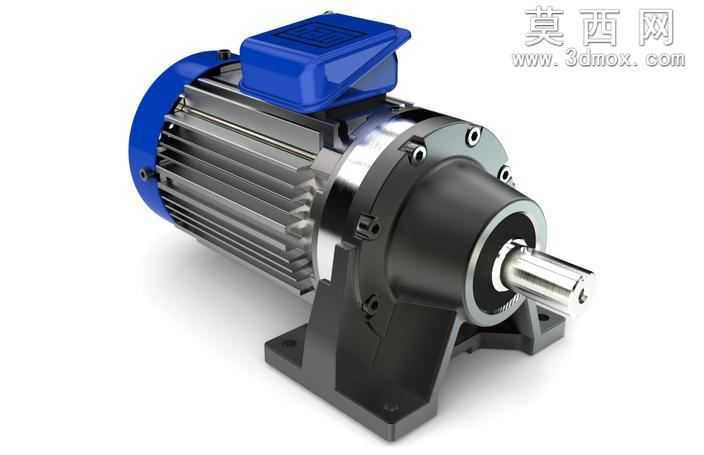

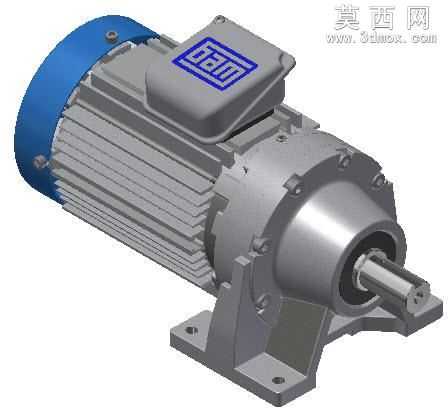

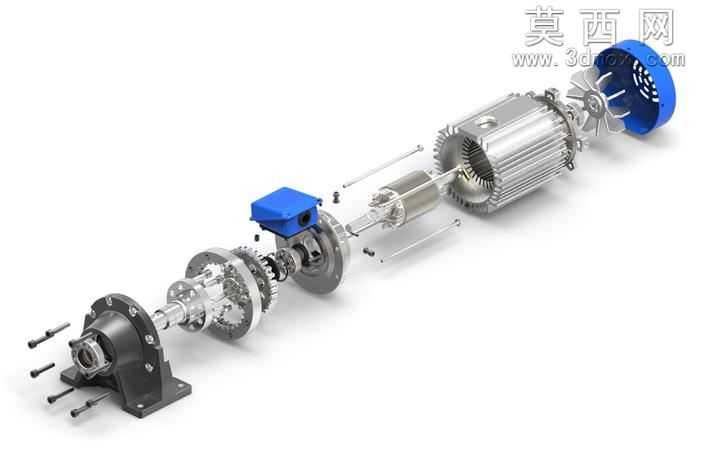

本作品为卧式减速一体电动机的三维数字化模型，建模过程严格遵循工业级电机的实际生产尺寸规范，在三维建模软件中通过参数化草图绘制、特征拉伸、旋转切除、阵列装配等操作完成全结构搭建。模型完整还原了减速电机的核心组成部分：前端减速箱体采用灰铸铁质感的哑光金属材质，通过多组螺栓孔位的精准阵列还原箱体的装配连接结构，输出轴采用调质钢材的亮面金属质感，轴端的键槽结构做了精细化的倒角与公差适配设计，还原实际传动场景下的轴件配合逻辑。中部电机壳体采用带散热筋的一体式结构，散热筋通过线性阵列特征均匀排布在壳体周向，材质设置为挤压铝合金的细腻磨砂金属质感，还原电机工作过程中散热结构的真实形态，壳体上的接线盒采用独立装配特征制作，盒盖表面的品牌标识区域做了凹陷贴图处理，接线盒侧边的电缆接口做了圆角过渡与密封结构的细节刻画。后端的端盖采用蓝色烤漆质感的非金属材质表现，端盖与壳体的连接螺栓、底部安装脚座的固定孔位都做了1:1的结构还原，安装脚座的承重面做了细微的纹理处理，还原铸件的表面质感。渲染阶段采用三点布光方案，主光源模拟工业车间的顶光效果，侧补光勾勒电机壳体散热筋的轮廓阴影，背光源打亮后端蓝色端盖的边缘轮廓，通过环境光遮蔽效果强化各部件装配缝隙的真实感，材质参数调整阶段针对不同部件做了差异化的粗糙度、金属度设置：铸铁箱体粗糙度设置为0.6、金属度0.8，铝合金壳体粗糙度0.3、金属度0.9，输出轴粗糙度0.1、金属度0.95，烤漆端盖粗糙度0.4、金属度0，通过材质参数的区分让不同部件的视觉层次清晰可辨。设计过程中重点考量了减速段与电机段的同轴度装配关系，所有连接孔位的位置度都做了参数化约束，确保模型可直接用于装配干涉校验、教学演示、产品方案展示等场景，整体结构无破面、无重叠面，各部件可独立拆分编辑，能够适配不同三维软件的导入导出需求，完整呈现了工业减速电机从外部壳体到核心连接结构的全部设计细节。
