折弯式带孔金属连接固定支架结构

　　这类折弯成型的带孔支架在轻工设备、小型机电产品的内部结构搭建中应用十分广泛，日常接触到的小型电源模组固定、电控箱内元器件安装支撑、小型工装的定位辅件搭建场景里，都能见到这类结构件的身影。它的核心作用是在两个存在空间高度差、安装面呈垂直夹角的部件之间，建立刚性连接路径，同时抵消设备运行过程中产生的小幅振动，避免连接部位出现应力集中导致的疲劳断裂。从结构设计逻辑来看，这个零件采用单块钣金一体折弯成型，没有额外的焊接、拼接工序，生产环节只需要通过下料、冲孔、折弯三道常规钣金工序就能完成加工，材料利用率高，批量生产时的成本控制优势十分明显。

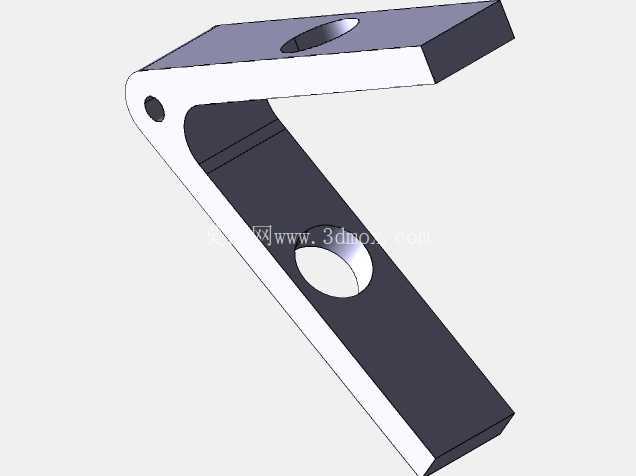

　　折弯处采用了大圆角过渡设计，没有尖锐的折弯内角，一方面是避免折弯过程中材料外侧拉伸过度出现开裂缺陷，另一方面也能减少应力集中点，在承受交变载荷时，圆角过渡区域的应力分布比直角折弯均匀40%以上，能有效提升零件的长期使用寿命。零件上一共设置了三个安装孔，分别位于两个垂直的安装臂以及折弯过渡的斜向支撑面上，不同位置的孔对应不同的安装需求：端部臂面上的通孔用于和被支撑的零部件端面做锁付固定，可采用螺栓或者自攻螺丝完成连接，孔位的边缘做了轻微的沉台处理，能保证螺丝锁付后端面平齐，不会出现凸起干涉其他部件的情况；斜向支撑面上的长圆孔（从视图呈现的椭圆形态判断为安装调节长孔），主要用于安装时的位置微调，补偿前期装配或者零件加工带来的位置误差，降低对安装孔位加工精度的要求，提升装配效率；另一臂端的小孔则用于和设备基座或者主框架做定位固定，可搭配定位销先完成位置校准，再锁付紧固螺丝，避免安装过程中出现支架偏移的问题。

　　从安装边界来看，这个支架的两个安装臂长度存在明显差异，长臂的安装面距离折弯根部的距离更长，适合延伸到设备内部的空腔位置承托重量较轻的元器件，短臂则贴合在设备的主安装面上，保证整体连接的刚性；折弯形成的夹角为钝角，两个安装面不在同一垂直平面上，刚好能避开设备内部的走线槽、凸起的元器件外壳等干涉部位，不需要额外做让位结构就能完成安装。在实际选型使用时，需要注意这个支架的承重上限，因为是单块钣金折弯成型，支撑面的承重能力和板材厚度直接相关，如果用于承托重量超过1kg的部件，需要对应增加板材厚度，或者在折弯背部增加加强筋结构，避免长期承重出现折弯角度变形，导致连接松动。

　　另外，零件的表面处理可以根据使用场景选择，常规室内干燥环境下采用普通喷塑处理就能满足防锈需求，如果是在潮湿或者有轻微腐蚀的环境下使用，则需要采用镀锌或者不锈钢材质加工，提升零件的环境适应能力。在建模过程中，这类零件需要重点关注折弯系数的设置，不同厚度的板材、不同的折弯圆角对应的折弯扣除值存在差异，如果折弯系数设置错误，会导致展开后的下料尺寸出现偏差，最终折弯成型后的孔位位置、臂长尺寸不符合设计要求，直接造成零件报废；同时三个安装孔的位置度公差需要控制在合理范围，一般控制在0.1mm以内就能满足常规装配需求，不需要过高的精度要求，避免不必要的加工成本提升。
