带缓冲结构的槽型输送机托辊组

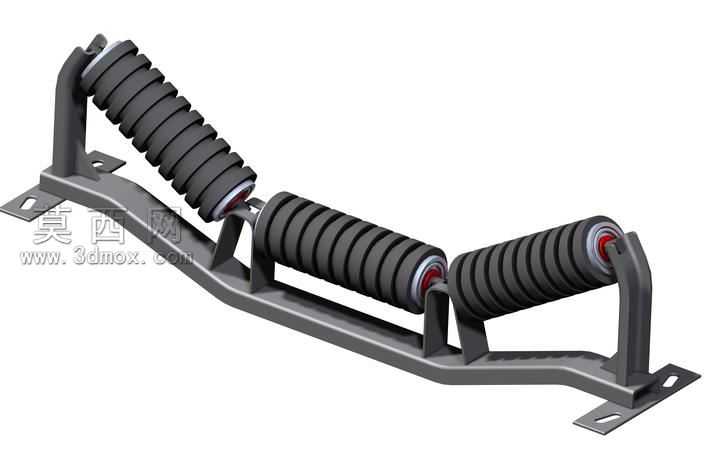

本模型为带式输送机配套的缓冲型槽型托辊组，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循带式输送机托辊的行业设计规范，对各部件的装配关系、尺寸配合进行了精准还原。模型整体由侧边安装支架、三组缓冲托辊辊体、连接横梁、端部安装座构成，建模时首先绘制支架的二维截面草图，通过拉伸、折弯特征生成带安装孔的侧边支撑结构，支架底部预留的长圆形安装孔可实现安装位置的微调，适配不同机架的安装需求。三组托辊按照槽型输送的倾角要求排布，两侧托辊向外倾斜设定角度，中间托辊水平布置，共同形成适配散料输送的承载槽型，建模时对托辊外部的缓冲橡胶圈进行了细节刻画，通过环形阵列特征生成等距排布的橡胶缓冲环，橡胶环采用弹性体材质参数设置，可在受料段缓冲物料下落的冲击力，降低输送带的磨损。托辊两端的轴承座、密封结构、转动轴均按照实际装配关系完成配合约束，转动轴与支架之间的安装位设置了合理的装配间隙，还原真实的转动连接关系。材质渲染阶段，金属支架部分采用哑光喷塑钢材材质，调整金属粗糙度参数模拟工业设备表面的磨砂质感，托辊的橡胶缓冲环采用黑色耐磨橡胶材质，添加细微的表面纹理提升真实感，端部的密封端盖采用镀锌金属材质，与橡胶部分形成明确的材质区分。设计过程中重点考量了托辊组的承载性能与缓冲性能，槽型排布结构可有效增大输送带的承载截面积，提升散料输送的输送量，外侧的缓冲橡胶结构可吸收块状物料下落时的冲击载荷，避免刚性托辊对输送带造成的硬损伤，支架的弯折结构经过受力优化，可在降低整体重量的同时保证结构强度，减少长期承载下的结构变形。整体模型装配逻辑清晰，各部件可单独拆分编辑，完整还原了缓冲托辊组的实际结构特征，可用于输送机整体装配模拟、受料段结构设计参考、输送设备的三维展示场景。
