多功能四合一户外移动烧烤餐车设计

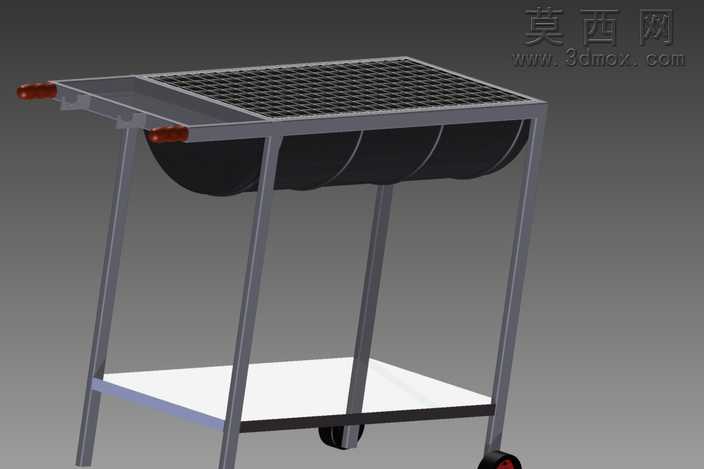

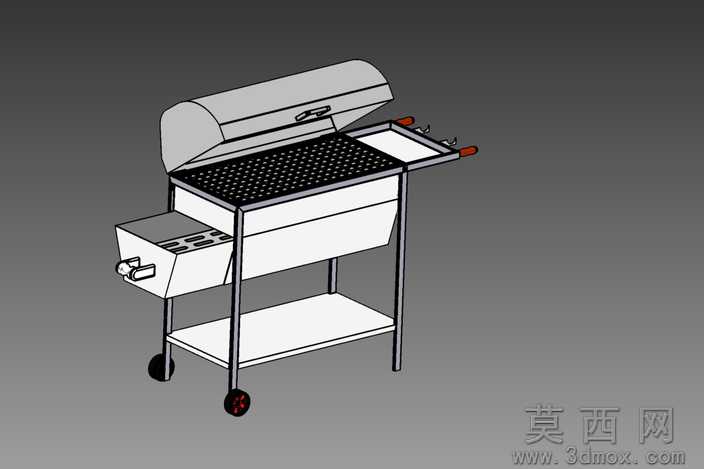

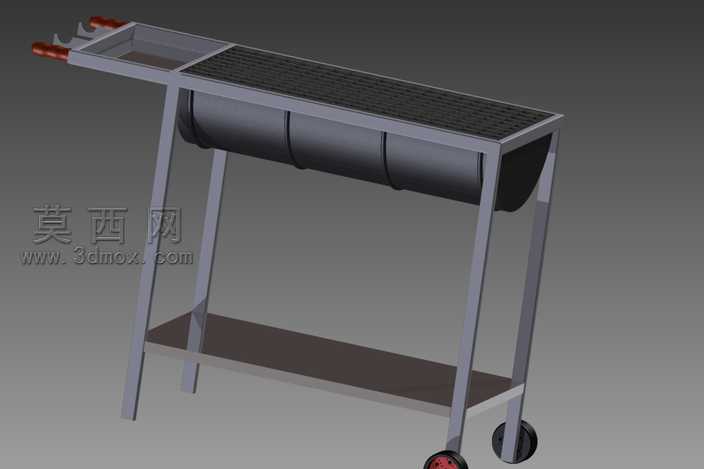

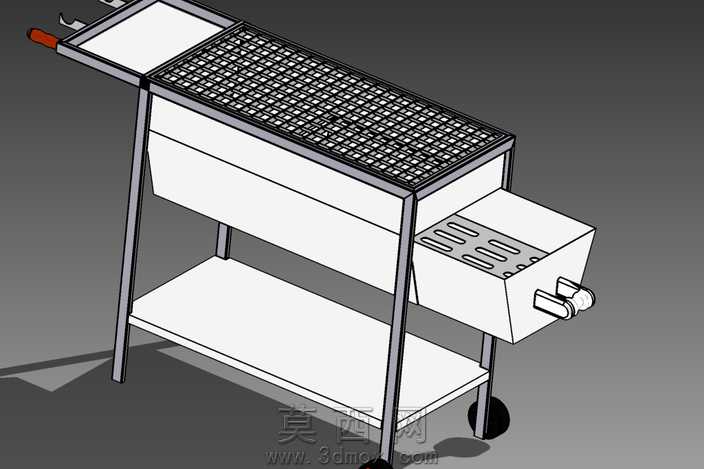

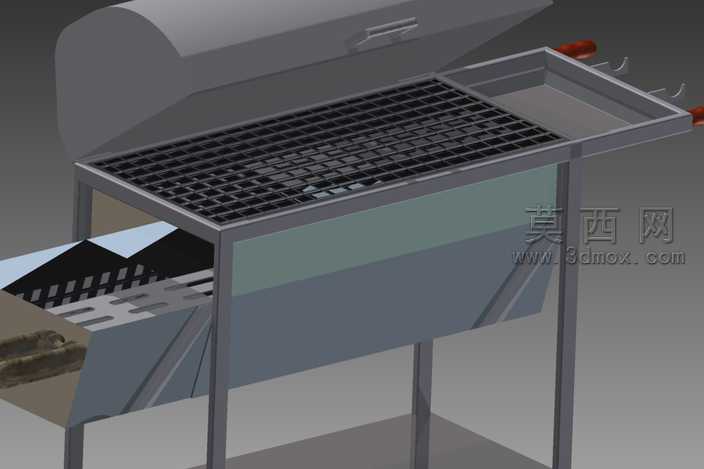

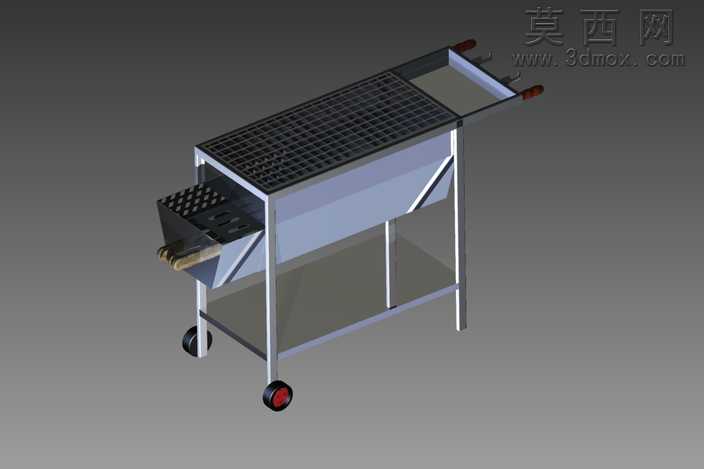

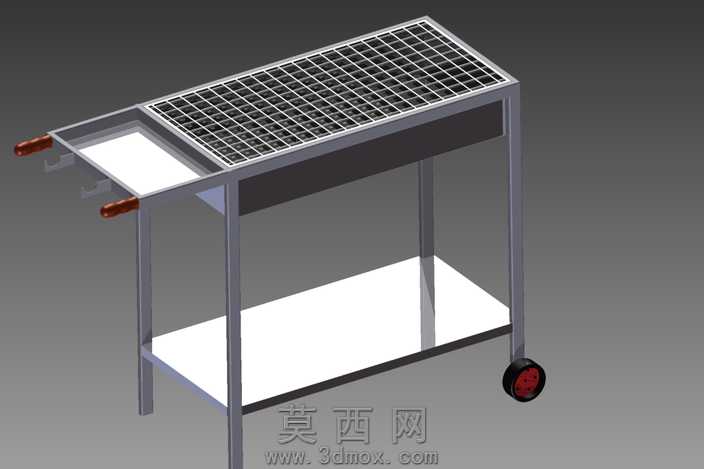

本作品为多功能户外烧烤餐车三维模型，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循实际五金加工工艺逻辑，对每一处结构的装配间隙、活动行程都做了精准的参数约束，确保模型可直接对接生产加工环节。模型主体采用框架式结构设计，主支撑框架选用薄壁方管型材搭建，通过焊接约束模拟真实焊接工艺的连接效果，底部设置两层置物平台，上层为烧烤操作区，下层为置物收纳区，可放置炭火、食材、烧烤工具等物品，提升户外使用的便利性。烧烤操作区做了模块化功能分区，一侧为网格状烧烤网架，采用等距排列的金属格栅建模，格栅间隙经过合理设计，既可以避免食材掉落，又能保证炭火热量均匀传递，适配常规烤肉、烤蔬等多种食材的烤制需求；另一侧设置了抽拉式置物托盘，可临时放置待烤食材、调料盘或是烤制完成的食物，抽拉结构采用滑轨约束，模拟真实滑轨的滑动行程与限位效果，抽拉顺畅无卡顿。模型侧边设置了抽拉式炭盒结构，炭盒带有独立的通风孔设计，可通过抽拉调整炭盒位置来控制烤制区域的火力大小，炭盒前端设置有隔热把手，避免使用过程中烫伤。餐车底部配置了四个脚轮，其中两个为带刹车功能的万向轮，两个为定向轮，既可以方便户外场景下的灵活移动，又能在停靠使用时通过刹车锁定位置，避免滑移。渲染环节采用金属材质为主，框架部分赋予磨砂不锈钢材质，调整材质的粗糙度与金属度参数，还原真实不锈钢五金的哑光质感；烧烤网架赋予铸铁烤网材质，模拟长期使用后的轻微氧化质感；把手部分赋予耐高温胶木材质，调整材质的漫反射颜色与粗糙度，还原胶木的隔热防滑质感；脚轮部分采用橡胶与金属支架的组合材质，还原真实脚轮的材质层次。整体设计思路围绕户外野餐烤肉的实际使用需求展开，整合了烧烤、置物、移动、临时放置等多重功能，解决了传统烧烤架移动不便、置物空间不足的痛点，结构紧凑合理，功能分区清晰，既适合家庭户外野餐使用，也可适配小型户外摆摊的商用需求，模型所有零部件都做了可拆解的装配约束，可直接用于生成工程图纸指导生产，也可用于产品展示、结构优化等用途。
