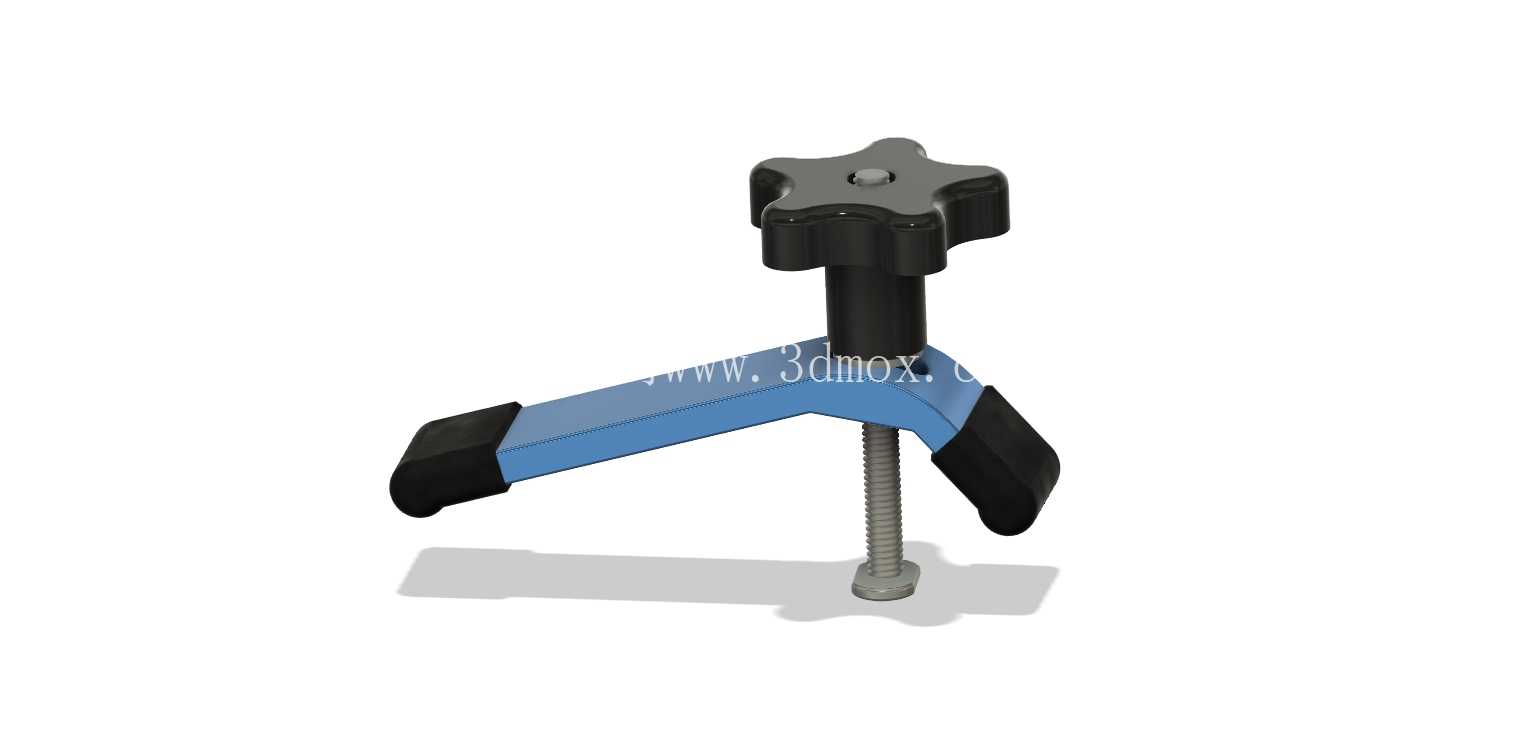

Powertec五寸半机床工作台压紧夹具结构

　　在CNC加工、木工台锯、砂带机这类需要频繁装拆工件的作业场景里，台用压紧夹具的出镜率极高，这类夹具不需要在工作台面额外加工复杂的安装孔位，依靠T型槽或者台边挡条就能快速固定，是小批量多品种加工场景里提升装夹效率的核心辅具。这款夹具的整体结构采用压臂居中施压的布局，区别于传统单侧悬臂压钳的受力偏载问题，两个对称分布的压脚可以把锁紧力均匀分散到工件接触面上，避免薄件、脆性工件装夹时出现局部压痕甚至变形的问题。

　　从结构设计逻辑来看，顶部的星形旋钮采用大直径多棱边造型，不需要借助额外扳手，操作人员徒手就能施加足够的锁紧力矩，旋钮下方连接的传动螺杆采用梯形螺纹设计，相比普通三角螺纹拥有更好的自锁性能，在设备产生持续振动的加工工况下，不会出现螺纹松脱、压臂回弹的问题，螺杆底部的圆形承压垫采用大端面设计，和工作台面接触时可以分散压强，避免压伤工作台的T型槽表面或者木质台面。压臂主体采用弯折成型的型钢结构，臂身的弯折角度经过测算，当压脚接触工件表面时，压臂整体处于略微上翘的预变形状态，锁紧后压臂的弹性变形可以提供持续的压紧力，抵消加工过程中工件受到切削力产生的微小位移。

　　两个压脚的端部采用软质耐磨材料包覆，接触工件的端面做了微弧处理，既可以增加和工件表面的摩擦力，防止装夹后工件出现滑移，也能避免硬质金属直接接触工件表面留下压伤，对于表面质量要求高的铝件、亚克力、实木板材这类工件非常友好。压臂和中心螺杆的连接部位采用间隙配合的铰接结构，允许压臂围绕螺杆做小角度的偏转，当被装夹的工件表面存在微小的平面度误差时，两个压脚可以自适应贴合工件表面，不会出现单点接触导致的装夹不稳问题。

　　从安装边界来看，这款夹具适配常规的12.7mm规格T型槽工作台，压臂的有效压紧行程覆盖0到60mm的工件厚度范围，两个压脚的展开跨度为140mm，单次装夹可以覆盖更大的工件接触面积，对于长条型工件的多点压紧作业，不需要布置过多的夹具就能满足装夹刚度要求。在实际建模过程中，需要重点关注几个配合部位的尺寸公差：螺杆和压臂铰接孔的配合间隙控制在0.2mm到0.3mm之间，间隙过小会导致压臂偏转卡滞，间隙过大则会出现锁紧时压臂晃动的问题；星形旋钮和螺杆的连接部位采用方榫配合，避免旋钮施力时出现打滑；底部承压垫和螺杆端部采用活动铆接，允许承压垫在小角度范围内自适应倾斜，保证和工作台面完全贴合，避免螺杆承受额外的弯曲应力。

　　在CNC加工场景下使用这类夹具时，通常会配合工作台的T型槽螺栓预先定位夹具的安装位置，根据工件的装夹高度调整螺杆的伸出长度，转动星形旋钮直到两个压脚完全贴合工件表面后，再施加半圈到一圈的锁紧力矩即可，不需要过度施力，避免压臂产生永久变形或者螺杆螺纹出现滑牙。对于木工加工场景，这类夹具可以直接卡在工作台的边挡上，用来固定待切割的板材、待打磨的异形工件，相比传统的F夹，它的操作空间更小，锁紧速度更快，而且不会因为夹臂过长和加工刀具产生碰撞，这也是建模时特意控制压臂外伸长度的核心原因——所有结构轮廓都在压紧作业的必要范围内，没有多余的外伸结构，从根源上减少加工过程中刀具和夹具发生干涉的可能性。

　　从受力传导路径来看，操作人员施加在星形旋钮上的扭矩通过梯形螺纹转化为轴向的锁紧力，力沿着螺杆传导到底部承压垫和工作台面形成支撑反力，同时反力通过压臂传导到两个压脚位置，形成对工件的双向压紧，整个力的传导路径没有多余的转接零件，结构刚度高，力损小，只需要很小的操作力矩就能获得足够的压紧力。压臂表面采用喷塑处理，既可以提升日常使用中的耐磨防腐蚀性能，也能避免金属毛刺划伤操作人员的手部，压脚的软质包覆层采用可更换设计，长期使用出现磨损后只需要更换压脚套即可，不需要整体更换夹具，降低了长期使用的维护成本。
