12英寸车轮性能浸没式测试试验台

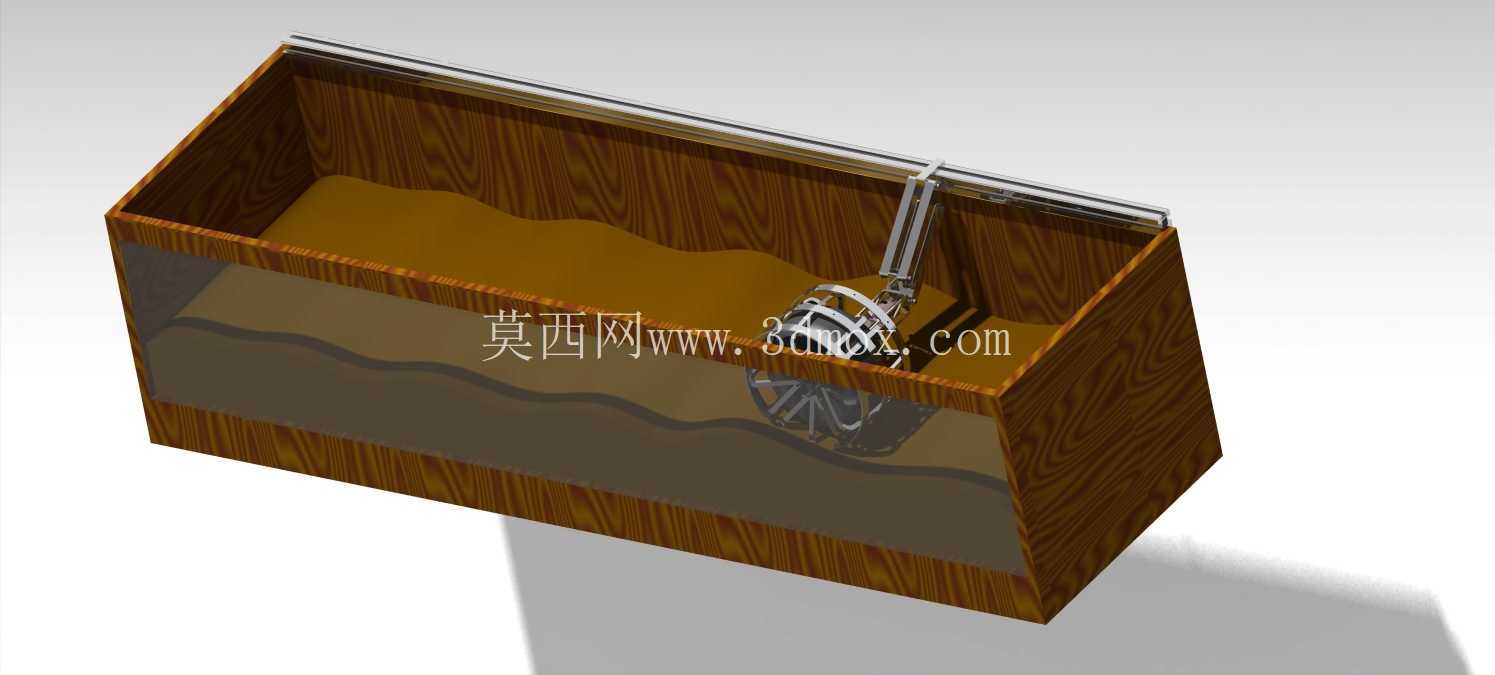

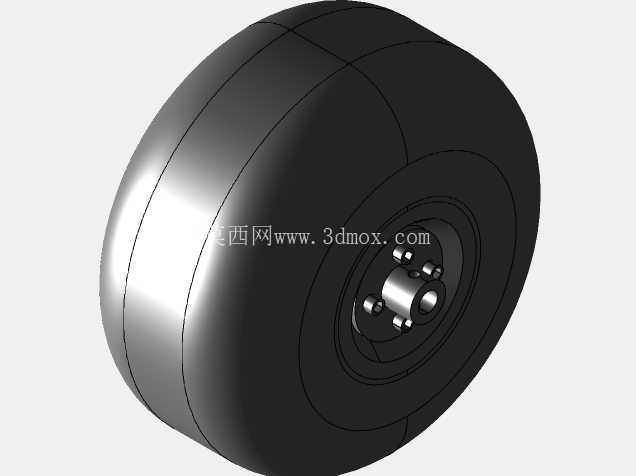

　　在车轮产品的研发验证环节，台架试验是衔接实验室仿真与实车路试的核心步骤，这款适配12英寸直径车轮的测试台，针对轮组在涉水、带负载运行工况下的性能验证需求设计，填补了小尺寸轮组专项浸没测试的设备空白。不同于常规开放式轮组测试台架，该设备采用槽式主体结构，槽体侧壁设置透明观察段，可在测试过程中直接观测轮组转动时的水流扰动、轮胎形变以及密封部位的渗漏情况，无需额外加装外置观察窗，减少了结构拼接带来的密封隐患。槽体内部预留的液位高度可覆盖轮组三分之二的浸没深度，能够模拟城市道路积水、浅滩通行等真实使用场景下的轮组工作状态，测试过程中可同步采集轮组转动阻力、密封件防水性能、轮毂散热效率等核心参数，为轮组产品的结构优化提供实测数据支撑。

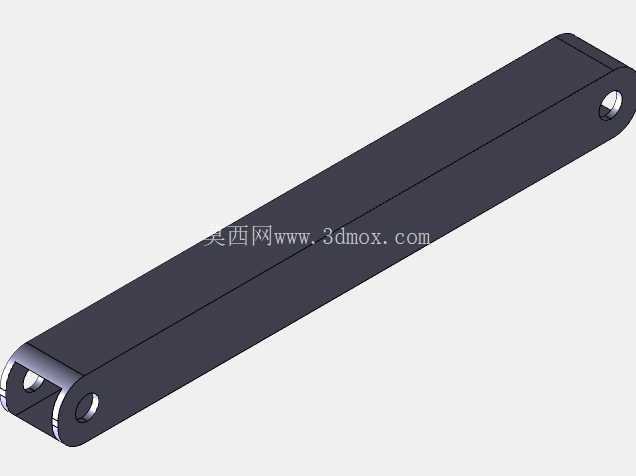

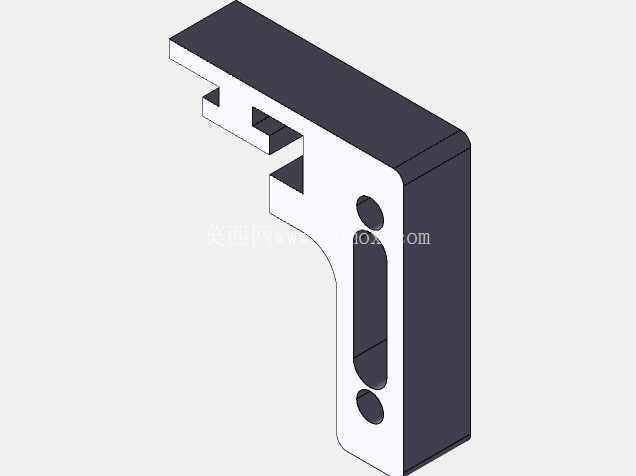

　　从结构设计逻辑来看，该试验台的轮组固定支架采用可调式悬臂结构，支架沿槽体顶部的线性导轨可实现横向位置调整，适配不同偏距的12英寸车轮安装，无需更换定制夹具即可覆盖同轮径下多数民用、工业用小轮组的装夹需求。悬臂末端的锁紧机构采用快拆式轴销设计，装夹轮组时仅需对准安装孔插入轴销并锁紧防脱卡簧即可完成固定，单轮组装夹耗时可控制在2分钟以内，大幅提升批量测试的作业效率。槽体底部设置有定位安装槽，用于固定轮组驱动模块，驱动模块的输出轴与轮组安装轴保持同轴度公差在0.05mm以内，避免转动过程中出现附加径向力干扰测试数据准确性。

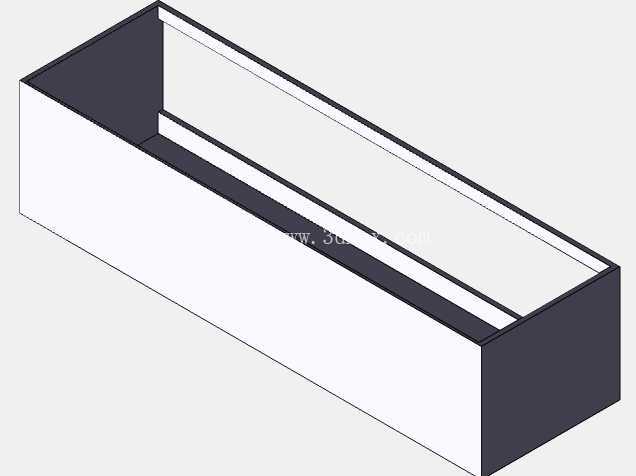

　　设备的槽体主体采用拼接式结构设计，外层为结构承载层，内层做防腐防水处理，透明观察段采用高透耐磨的工程材料，表面做防刮硬化处理，长期接触水流与泥沙杂质也不会出现雾化刮花问题，保证观测清晰度。槽体顶部的导轨安装面做平面度校准，全程平面度公差不超过0.1mm/m，保证悬臂支架移动过程中轮组的位置精度不会出现偏移。槽体一端设置有排水接口，测试完成后可快速排空槽内液体，接口处配套过滤网，可拦截测试过程中脱落的泥沙、橡胶碎屑等杂质，避免堵塞排水管路。

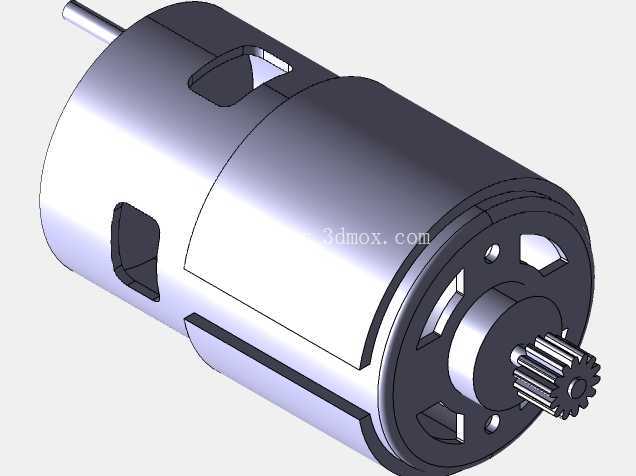

　　在安装边界方面，该试验台的整体占地尺寸适配常规实验室测试工位布局，无需额外做地基加固，放置于水平硬化地面即可投入使用，设备底部设置有可调式支撑脚，可根据地面平整度调整设备水平度，调整范围为±15mm，适配多数实验室的地面安装条件。设备的驱动模块采用下沉式安装于槽体底部的隔舱内，隔舱与测试槽体之间做双层密封处理，避免液体渗入驱动舱造成部件损坏，隔舱侧面预留检修口，日常维护时无需拆解槽体主体即可完成驱动部件的检修与更换。

　　不同于常规仅能完成干态测试的轮组台架，该设备可实现干态转动阻力测试、不同液位下的湿态转动阻力测试、长时间浸没后的密封性能测试等多工况测试任务，测试过程中可根据需求调整轮组转速，覆盖从低速爬行到高速运转的全转速区间测试需求。槽体内部还预留了传感器安装位，可根据测试需求加装温度传感器、扭矩传感器、振动传感器等采集模块，拓展测试参数维度，满足不同类型轮组产品的定制化测试需求。在结构细节处理上，所有与液体接触的金属部件均做防腐镀层处理，紧固件采用不锈钢材质，避免长期涉水使用出现锈蚀问题，延长设备的整体使用寿命。悬臂支架的受力部位做加强筋结构设计，可承受轮组高速转动时的振动载荷，避免支架出现共振影响测试稳定性。
