近场光学循环移位透镜棱镜结构设计

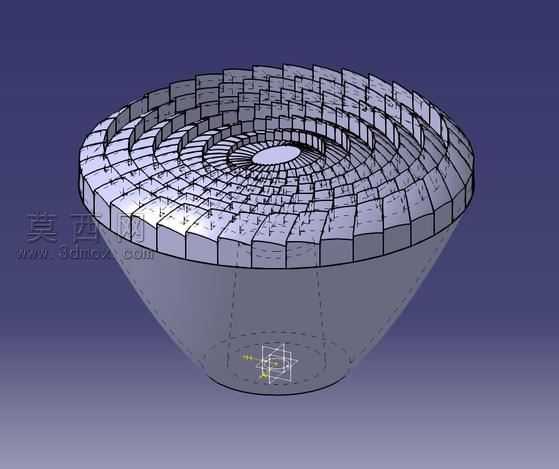

本作品为近场光学场景应用的透镜与棱镜组合结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循近场光学的光路传播逻辑，对每一块光学单元的排布角度、曲面曲率、厚度参数进行精准约束，确保整体结构能够满足近场光线的折返、匀化、定向传输需求。模型整体呈上宽下窄的碗状承托结构，上部入射面采用分块式棱镜单元环形阵列排布，从中心向外形成多圈同心环带，每一圈的棱镜单元都根据所在环带的半径调整倾斜角度与截面尺寸，单元之间采用无缝拼接的贴合方式，避免出现光路漏溢的问题。下部承托基体采用一体化锥台结构，与上部棱镜阵列的底部完全贴合，建模时对基体的内壁曲面做了连续曲率过渡处理，保证光线在基体内部传导时不会出现异常折射。建模过程中对所有光学单元的棱边做了微小倒角处理，既避免实际加工时出现锐边崩损的问题，也减少了棱边处的光线杂散反射。材质设置上，上部棱镜单元与下部基体均采用高透光光学材质参数，对材质的折射率、透光率、表面粗糙度进行了对应光学材料的参数匹配，同时对单元拼接缝隙处设置了极小的空气层参数，还原实际装配后的光路传播效果。渲染阶段采用深色渐变背景突出光学结构的轮廓层次，对线框显示模式与实体显示模式做了对应设置，清晰展现内部的结构分层与单元排布逻辑。设计思路上围绕近场照明、近场光学探测的实际需求，摒弃传统单块透镜的光路设计方案，采用分块循环移位的棱镜阵列结构，实现对近场光线的多角度调控，能够在短距离内完成光线的均匀扩散与定向投射，解决传统近场光学结构存在的中心亮斑明显、边缘照度不足的问题。结构设计时兼顾了加工可行性，所有棱镜单元的尺寸公差、装配定位基准都做了对应预留，下部锥台基体的底部设置了定位基准特征，方便后续与光学模组的其他部件完成装配对接，整体结构无复杂倒扣特征，可通过常规光学加工工艺完成生产制作。
