改进型车床加工阶梯轴零件结构设计

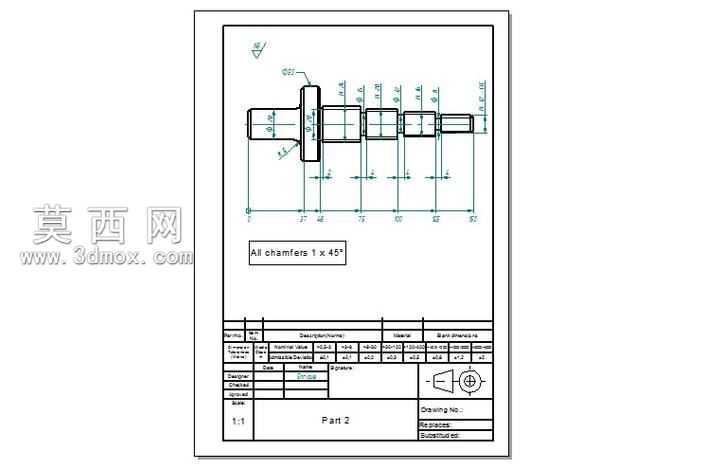

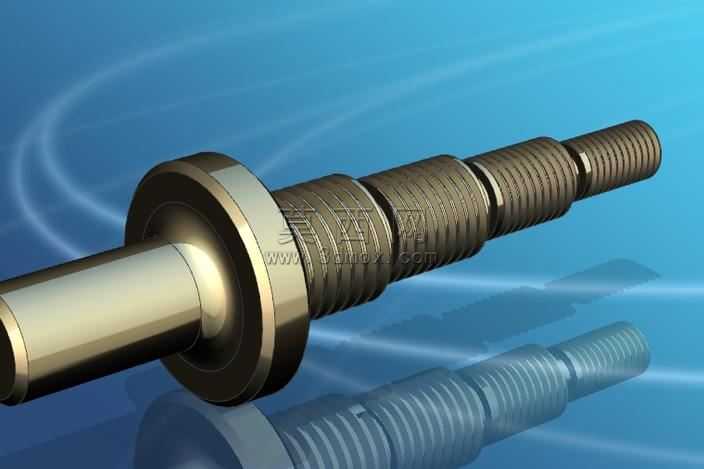

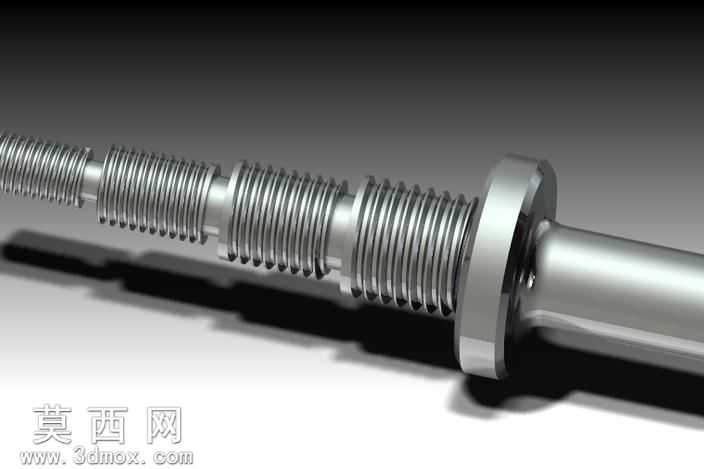

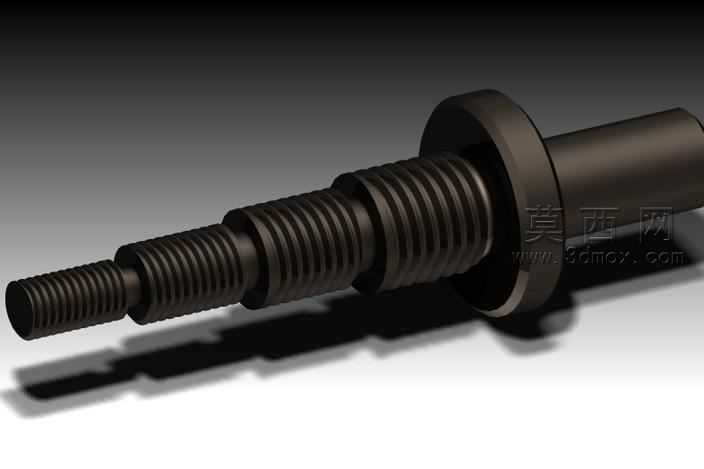

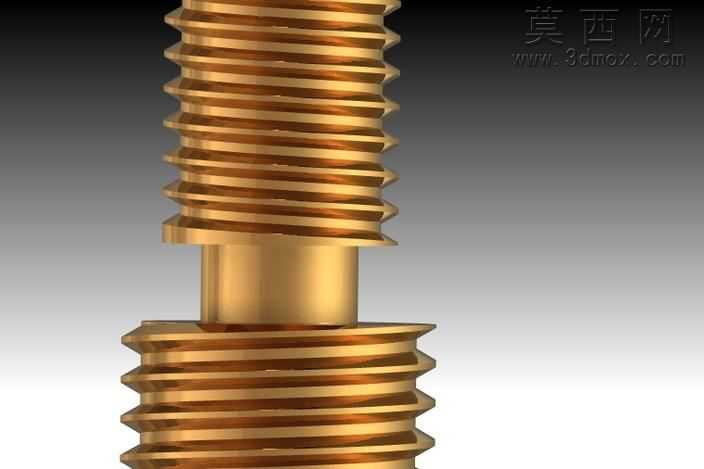

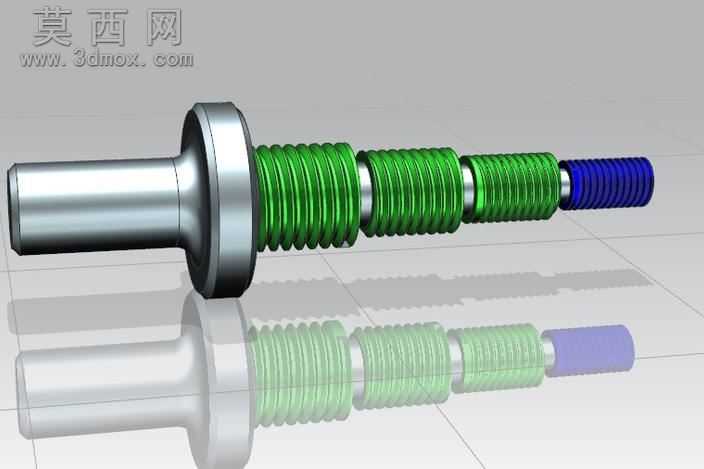

本作品为针对初代轴类零件加工缺陷优化的阶梯轴三维设计模型，建模阶段严格遵循机械加工工艺规范，以Solid Edge作为核心建模工具，结合NX、CATIA的参数化校验功能完成全尺寸构建。模型采用参数化草图驱动特征生成的方式搭建，首先绘制轴类零件的中心回转基准线，逐段定义各轴段的直径、长度尺寸，精准还原阶梯轴的多级变径结构，针对轴肩位置严格按照图纸要求设置1×45°统一倒角特征，避免加工后出现锐边毛刺，同时优化轴段间的过渡圆角参数，降低轴类零件工作过程中的应力集中风险。设计过程中重点针对初代版本滚花加工时的辅具装夹干涉问题做了结构调整，将滚花加工对应的轴段位置做了轴向尺寸的重新排布，预留出足够的装夹避让空间，同时优化相邻轴段的直径差参数，让滚花加工时的刀具走刀路径无结构遮挡，从设计端规避了加工过程中辅具、刀具与工件非加工面的碰撞风险，解决了初代设计滚花工序良品率低的问题。模型的工程图模块完整标注了各轴段的形位公差、尺寸公差、表面粗糙度要求，所有倒角、退刀槽等工艺特征均做了明确标注，完全匹配车床加工的工艺需求。材质配置阶段针对轴类零件的使用场景，赋予模型45号调质钢的材质属性，渲染时还原钢材经车削加工后的金属光泽质感，对滚花加工面做了纹理细节处理，清晰呈现滚花后的网纹表面特征。整体结构设计兼顾了零件的使用强度要求与加工工艺可行性，所有特征均符合机械加工的常规工艺逻辑，可直接用于数控车床的加工编程参考，也可作为轴类零件结构设计、工艺优化的教学参考案例，帮助设计人员理解轴类零件设计中加工避让、工艺预留的核心要点，避免出现设计结构无法落地加工的问题。
