工业散料处理用MatconIBC卸料站结构设计

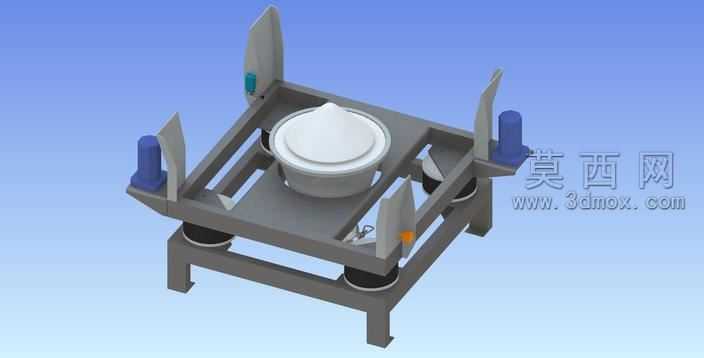

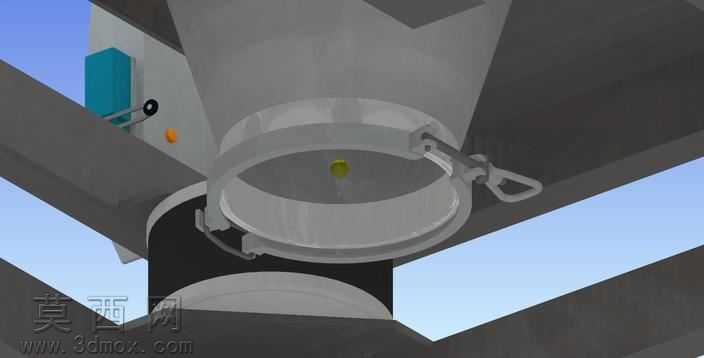

本模型为工业生产场景中用于散状物料中转卸料的MatconIBC卸料站三维设计，建模过程围绕IBC吨桶的对接定位、稳定支撑、振动辅助卸料的核心功能展开，首先搭建整体方管焊接式机架主体，采用标准型钢截面参数构建机架的四条支撑腿与上层承载框架，在机架与承载平台之间设置弹性阻尼支撑部件，还原实际设备中振动卸料的隔振结构，避免振动传导至地面影响周边工位。承载平台中心预留IBC料桶的锥形卸料阀对接工位，平台四周设置四组可调式定位挡臂，挡臂采用耐磨工程塑料与金属骨架结合的材质表现，分别对应IBC料桶的四个边角定位位置，可适配标准规格MatconIBC料桶的快速卡接定位，防止卸料过程中料桶移位。在机架的对角位置设置两组振动驱动单元安装位，还原振动电机的安装结构与接线点位，同时在挡臂侧方设置料桶到位检测的传感器安装支架，预留气动夹紧组件的安装接口，可拓展自动夹紧卸料的自动化功能。模型渲染阶段采用工业设备常用的配色方案，机架主体采用哑光中灰金属漆材质，弹性支撑部件采用黑色橡胶材质表现，定位挡臂的接触块采用蓝色工程塑料材质，中心的IBC料桶锥底部分采用哑光白色食品级工程塑料材质，模拟实际生产中用于食品、医药散料处理的设备材质特性。设计过程中重点考量了设备的操作空间，在机架四周预留足够的操作人员站位与料桶转运空间，支撑腿底部设置可调脚杯安装位，可实现设备整体水平度调节，适配不同平整度的车间地面。整体结构完全还原真实MatconIBC卸料站的功能分区，各部件的装配关系清晰，可直接用于工业场景布局展示、设备方案沟通以及后续的工程图纸转化，模型包含完整的工业场景适配结构，可直接嵌入车间生产线三维布局中使用，清晰展现卸料工位与上下游输送设备的对接逻辑。
