六接口圆形铝制电源连接基座结构设计

　　在低压配电、小型工业控制电源的回路搭建场景中，这类多接口圆形连接基座是电源输出端分线的核心承载构件，常配套在小功率电源变压器的输出侧，承担多回路导线接驳、电流分流的实际作用，避免多股导线直接压接在变压器接线柱上造成的接触不良、绝缘间距不足问题。从结构设计逻辑来看，整体采用圆柱形基体作为承载主体，选材为AL 6061-T6铝合金，这种材料经过固溶时效处理后具备适中的强度与优良的切削加工性能，同时铝合金表面自然形成的氧化层能提供基础的防腐蚀能力，适配工业车间、设备电控柜内的常规使用环境，重量也远低于同尺寸钢制构件，能降低变压器输出端的承重负载。

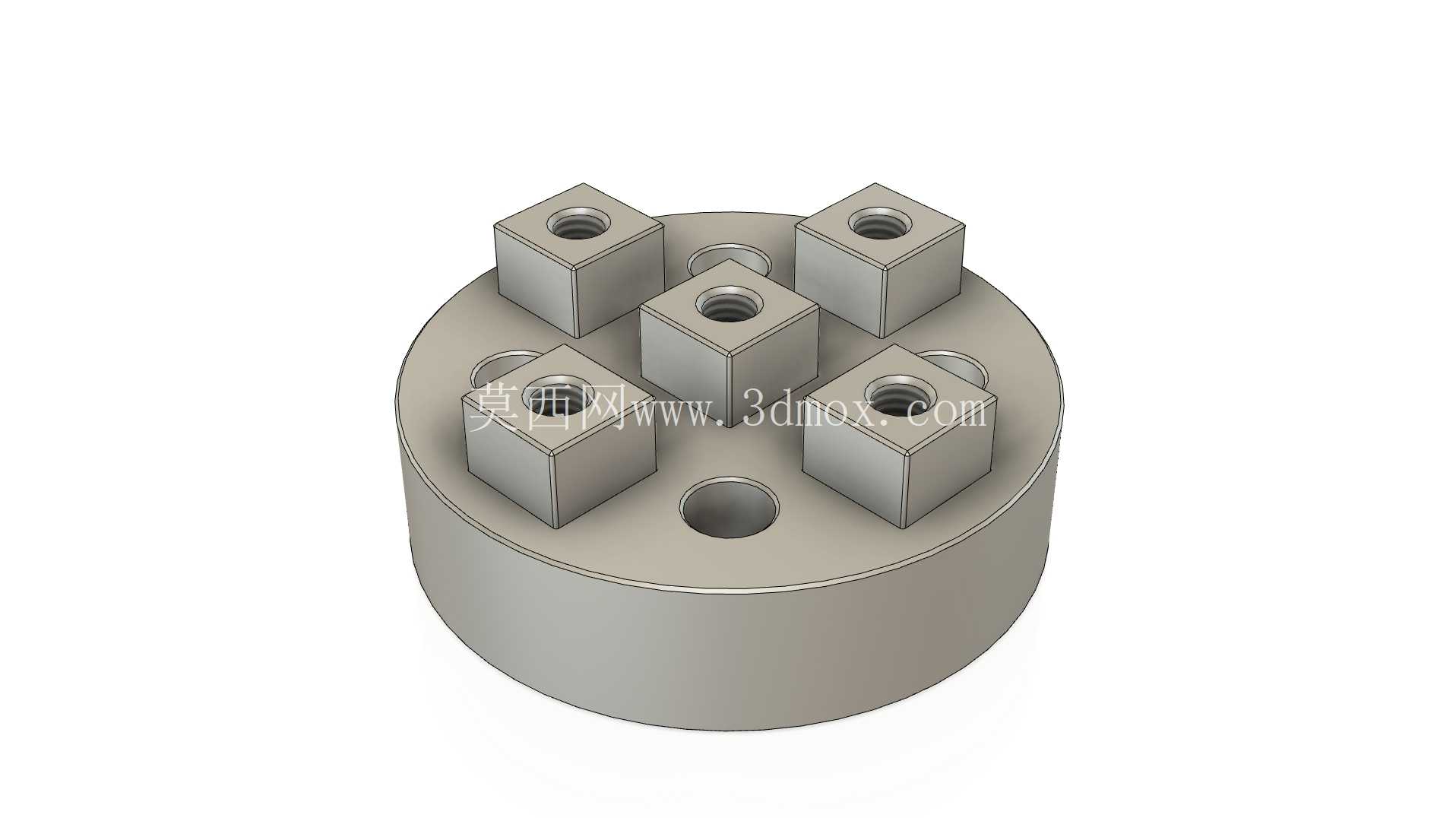

　　基体顶面均匀分布五个方形接线端子座，每个端子座中心预制内螺纹孔，用于配合压紧螺丝固定接入的导线端头，方形结构的设计相比圆柱形端子具备更好的防转特性，在拧紧接线螺丝时端子座不会跟随转动，能保证接线压接的牢固度；五个端子的排布采用中心一个、圆周均匀分布四个的布局，相邻端子之间预留了足够的电气安全间隙，避免不同回路之间出现爬电、击穿风险，适配低压交流回路的绝缘要求。

　　基体顶面除端子座外，还均匀分布多个贯通安装孔，这些孔位的位置与对应规格变压器输出端的安装螺孔完全匹配，安装时可直接通过螺栓将基座整体固定在变压器壳体上，不需要额外设计转接支架，能压缩电控系统的装配工序，安装孔采用沉孔设计，螺栓锁紧后头部不会高出基体表面，避免与外接导线、绝缘护套产生干涉。基体的圆柱侧壁采用等壁厚设计，在保证整体结构刚性的前提下尽可能去除多余材料，降低构件整体重量，侧壁与顶面的交接处做了小尺寸圆角过渡，既可以消除机加工产生的锐边毛刺，避免装配人员接线时被划伤，也能减少应力集中，避免在长期受震动的使用场景下出现基体开裂问题。

　　从安装边界尺寸来看，圆形基体的外径控制在常规小功率变压器输出端的允许安装范围内，整体高度不会超出变压器接线仓的内部净空，安装完成后可以顺利盖上接线仓的绝缘防护盖，不会出现盖体无法闭合的情况；五个接线端子的顶面处于同一水平面，接线时导线弯折弧度一致，能避免个别导线因弯折角度过大出现线芯断裂的问题。在实际使用过程中，这类基座可以同时接驳五路输出回路，适配多支路供电的小型设备电控需求，比如小型自动化设备的控制回路供电、实验台电源分线等场景，每个端子座的方形平面可以方便粘贴回路标识标签，后期运维排查线路时能快速识别对应回路，减少检修的时间成本。设计时也充分考虑了加工工艺性，整个构件除内螺纹孔外，其余外形均可通过三轴CNC铣床一次装夹完成加工，不需要多工序翻面装夹，能有效控制加工精度与生产效率，所有孔位的位置度公差控制在0.1mm以内，保证安装时螺栓可以顺利穿入，不会出现孔位错位导致的装配应力。
