四线单接电阻测量探测装置结构设计

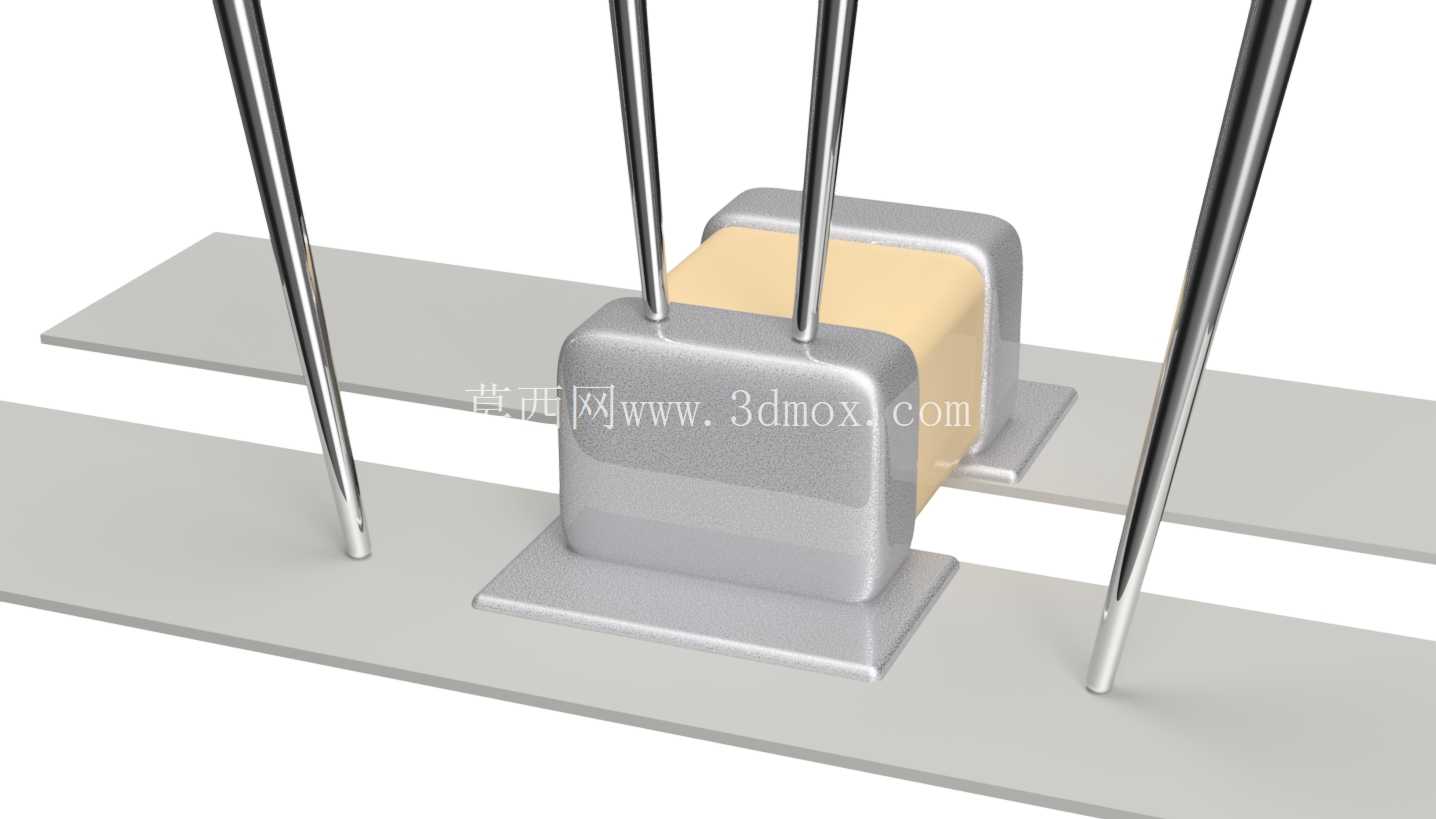

　　在电子元器件来料检测、变压器绕组直流电阻测试、精密电参数测量场景中，常规两线测量法容易受引线电阻、接触电阻干扰，导致毫欧级低阻测量结果出现明显偏差，无法满足高精度电测环节的工艺要求，这套四线单点测量探测结构正是针对这类痛点开发的接触式检测工装。整套装置采用对称式探针布局，四根金属探测针沿被测元件两侧垂直布置，每两根探针构成一组独立回路，分别承担电流激励与电压采样功能，从原理上消除引线压降对测量结果的影响，适配小型封装变压器、功率电感、贴片电阻等元件的引脚接触检测需求。

　　从结构设计逻辑来看，装置的承载底座采用平直板式结构，表面做平整化处理，为被测元件提供稳定的放置基准，底座上预留的两个方形安装凸台，用于定位被测的方块型封装元件，凸台的边缘做了微小的倒角处理，避免元件放置时出现卡滞、刮伤封装表层的问题，凸台的高度与元件本体的底部安装脚高度匹配，确保元件放置到位后，引脚位置与探针的垂直运动轨迹完全重合，无需额外调整对位。四根探测探针采用细长杆式结构，材质选用硬质不锈钢，表面做抛光处理降低接触电阻，探针的直径控制在1.2mm，既保证足够的结构刚度避免长期使用出现弯曲变形，又能适配间距2mm以上的各类元件引脚，不会出现探针间短路的问题。探针的垂直行程预留了8mm的压缩余量，配合内置的微型弹簧结构，接触时可以提供稳定的接触压力，既不会因为压力过大顶弯元件引脚，也不会因为压力不足导致接触不良出现测量跳数。

　　安装边界方面，整套探测装置的底座宽度为65mm，长度为120mm，整体高度（含探针完全伸出状态）为72mm，可以直接固定在常规台式电阻测试仪的测试台面上，不需要对现有测试设备做大规模改造。探针的中心间距按照常见的EE型、EI型小型电源变压器引脚间距做了适配，两组探针的横向间距为18mm，纵向间距为10mm，覆盖了绝大多数功率在5W以下的小型电源变压器、功率电感的引脚布局，测试时只需要将元件放置在定位凸台上，下压探针支架即可完成接触，不需要反复调整元件位置，单工位测试耗时可以控制在3秒以内，相比手工夹装测试的效率提升60%以上。

　　在实际使用场景中，这套结构不仅可以用于实验室的元器件参数抽检，也可以集成到自动化测试流水线中，配合气缸下压机构实现全自动上料、检测、分拣的全流程作业，探针的安装位置设计了可调节的锁紧结构，当遇到特殊引脚布局的被测元件时，可以松开锁紧螺丝微调探针的横向、纵向位置，调整范围覆盖±5mm，满足小批量多品种的测试需求。装置的接触端没有设计尖锐的刺针结构，不会破坏元件引脚的镀锡层，避免检测过程对元器件后续焊接性能造成影响，长期使用后如果探针出现磨损，只需要松开顶部的固定螺丝即可快速更换探针，不需要拆解整套装置，维护成本较低。

　　从结构可靠性角度考虑，底座与探针支架之间设计了垂直导向结构，确保探针上下运动时始终保持垂直状态，不会出现偏斜导致探针与引脚错位的问题，导向结构采用间隙配合，配合面做了润滑处理，长期往复运动不会出现卡滞。定位凸台与底座采用一体化加工成型，没有拼接缝隙，不会因为长期使用出现定位偏移，凸台的平面度控制在0.05mm以内，保证元件放置后不会出现倾斜，确保四根探针的接触压力保持一致，避免个别探针接触不良影响测量稳定性。这套结构的设计没有采用复杂的传动部件，整体零件数量控制在12个以内，加工难度低，普通的铣床、钻床设备即可完成所有零件的加工，制造成本远低于同类商用测试夹具，适合中小电子制造企业、维修检测工位自行加工制作，适配不同规格的低阻测量需求。
