内置螺旋叶片盘管式水力涡轮结构

　　这类盘管式水力涡轮的应用场景多集中在小落差微水电场景、工业流体管路余压回收段、小型输水系统的能量回收单元，不像大型冲击式或混流式水轮机需要配套大体积的引水室与尾水管，整体筒 圆柱式的结构可以直接串接在管路内部，不需要额外做大面积的安装基础开挖，适配管径在150mm到300mm区间的输水管道，安装时仅需要在管路对应位置预留同管径的法兰对接段，轴向安装长度控制在管径的3.5倍以内，不会对原有管路的走向布局造成过多改动。

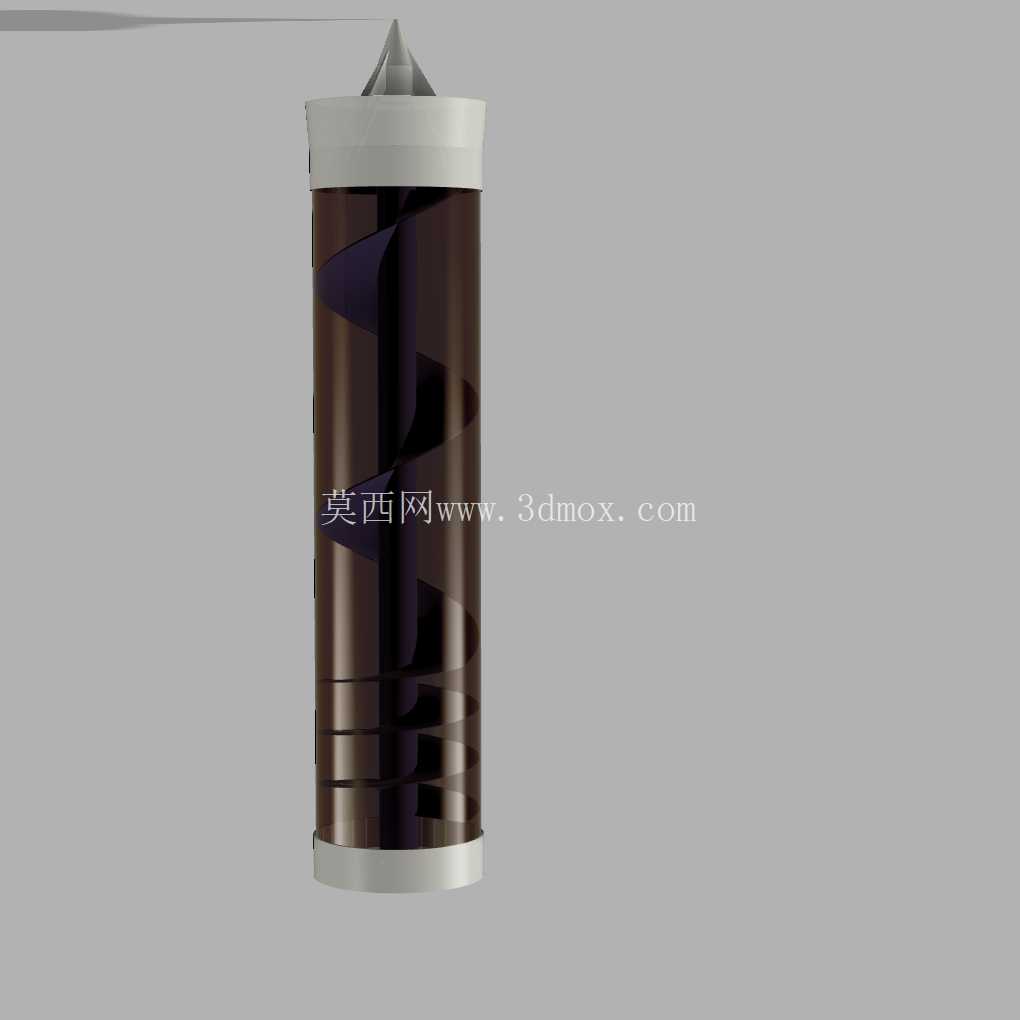

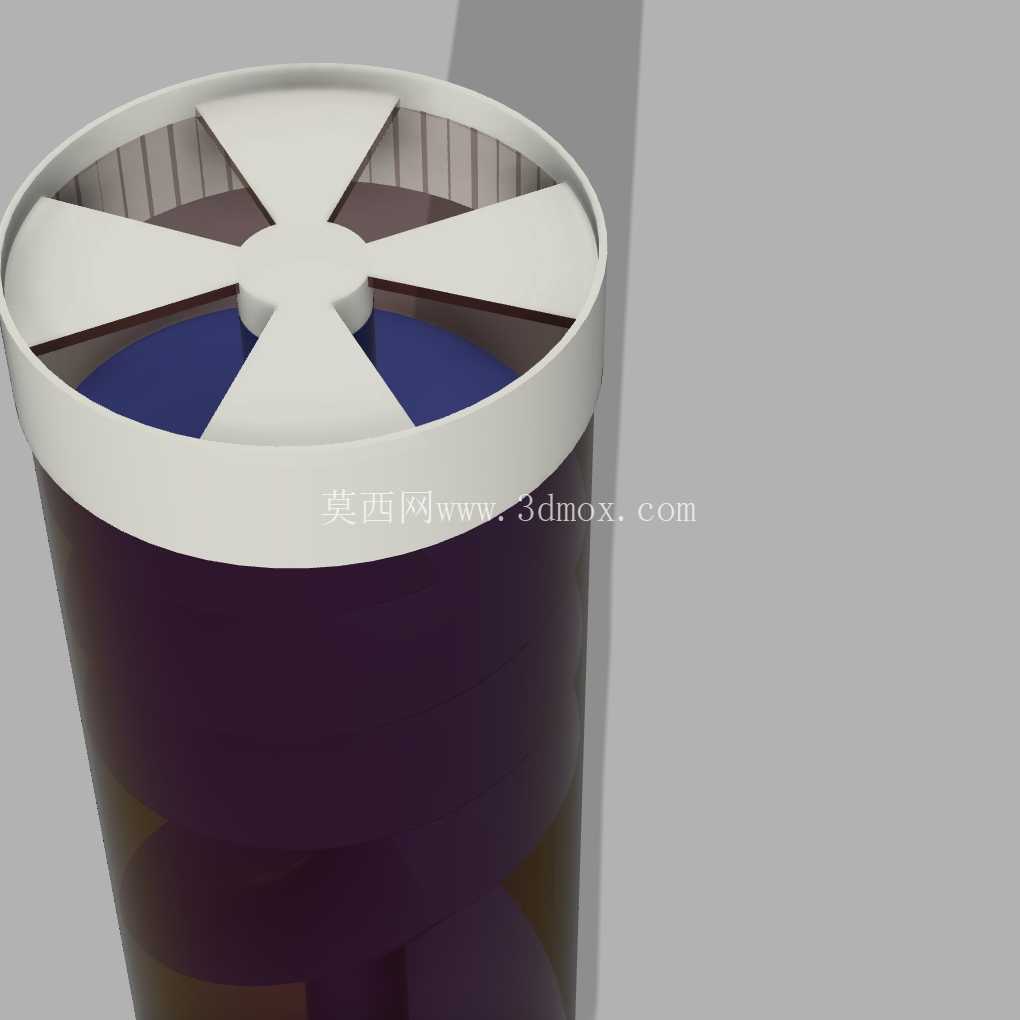

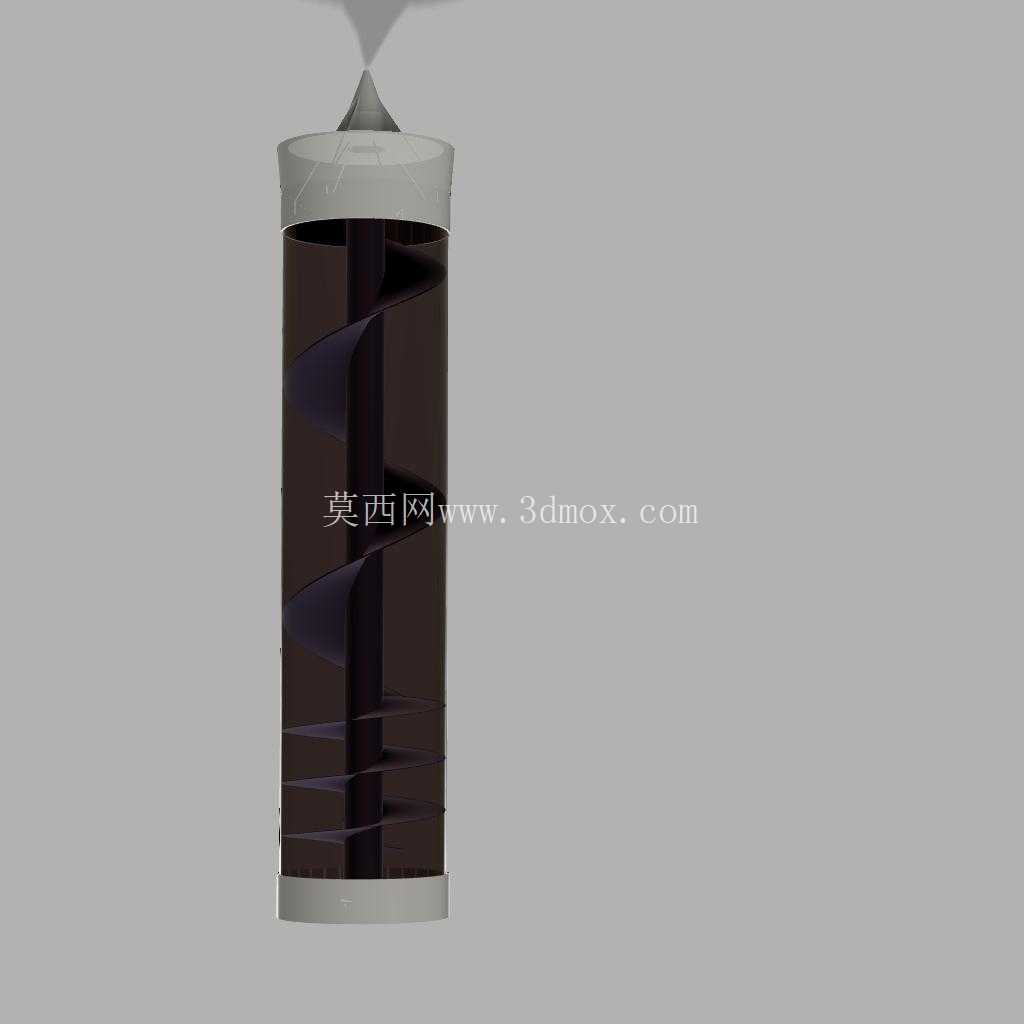

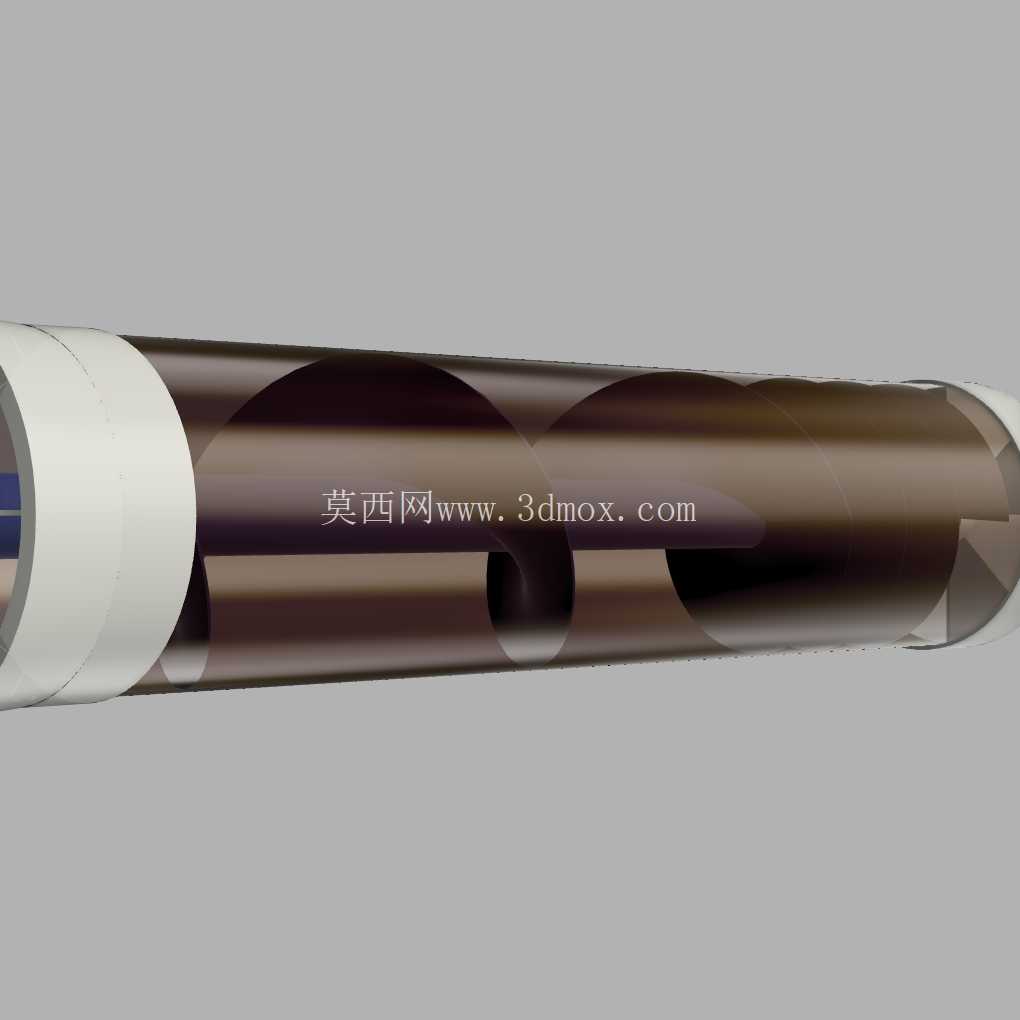

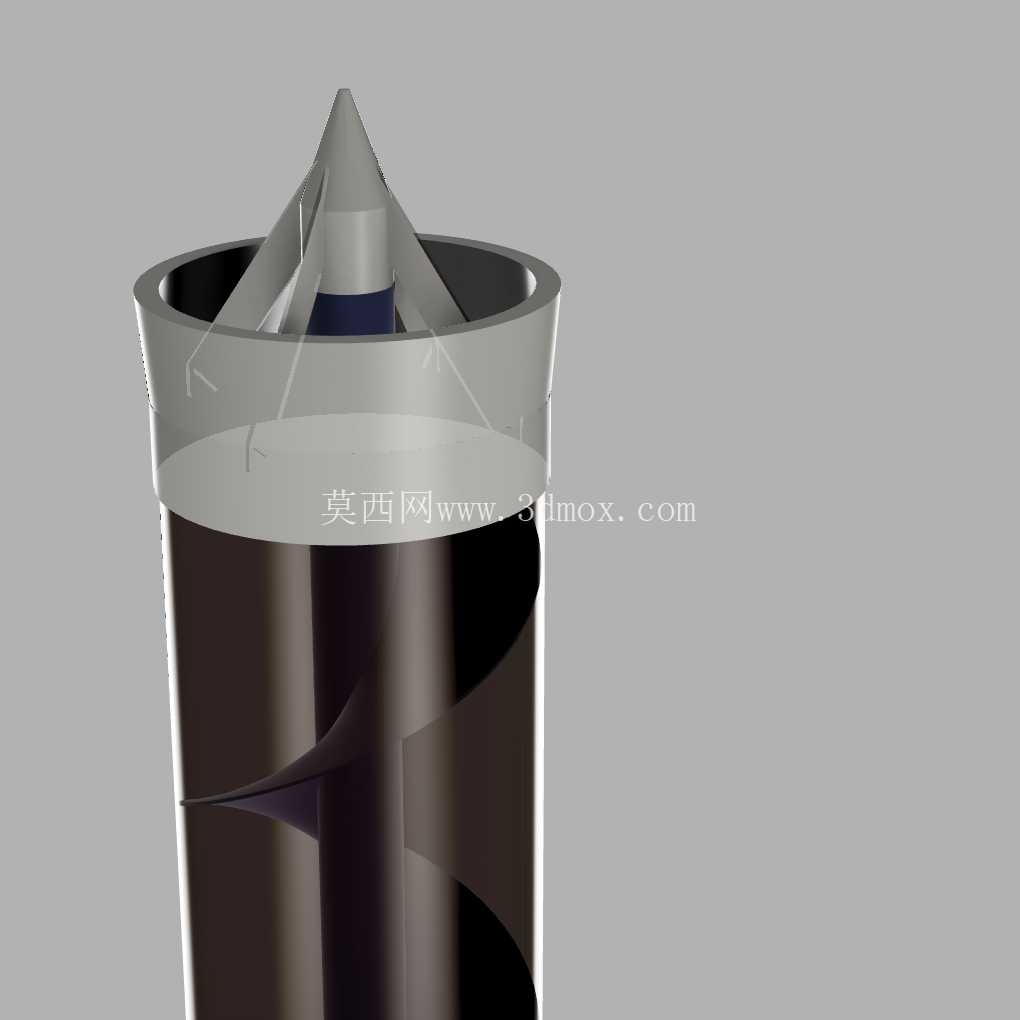

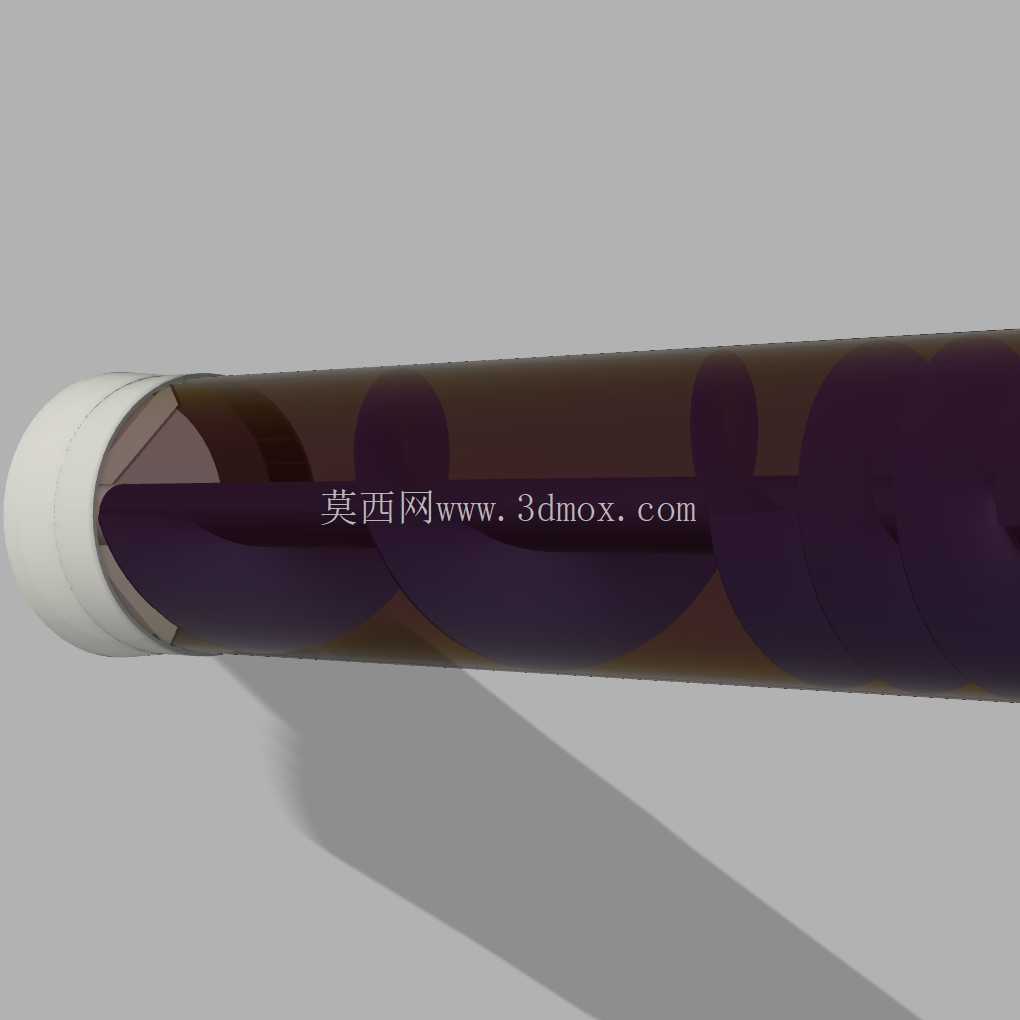

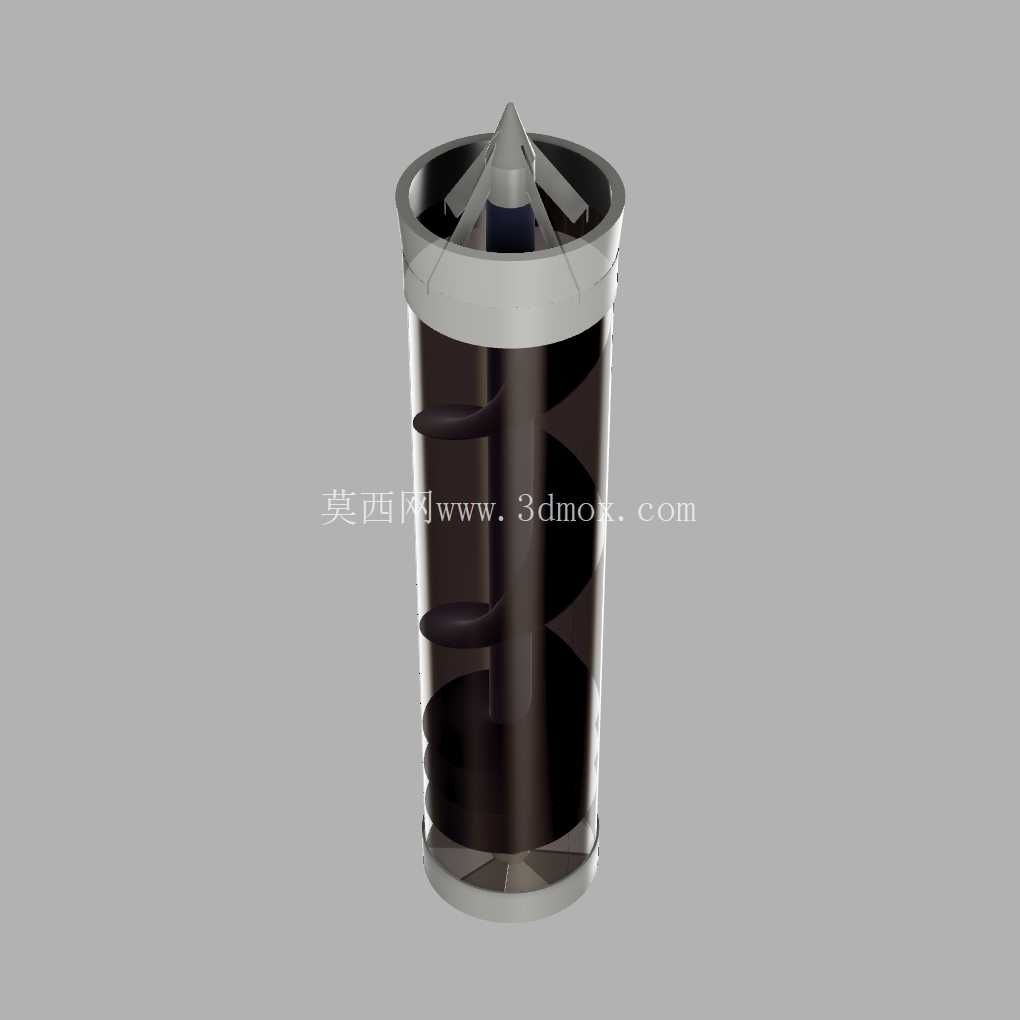

　　从功能特性来看，该结构核心是利用流体从入口到出口的流动动能推动内部螺旋盘管叶片转动，区别于常规轴流式叶片的等螺距设计，这款结构的螺旋盘管叶片从入口侧到出口侧的螺距呈线性递减趋势，入口段大螺距设计可以降低流体进入涡轮段的局部阻力，避免入口处产生过大的压损影响上游输水效率，随着流体向出口侧流动，螺距逐步收窄，能够持续对流体进行导流，让不同流速层的流体都能作用在叶片受力面上，减少叶片边缘的流体脱流产生的涡流损失，提升动能向转轴旋转机械能的转换效率。设计思路上，整体采用同轴圆柱筒体作为外壳承压结构，筒体两端分别设置导流锥与整流支撑结构，入口端的锥形导流头可以将管路中心处的高速流体均匀导向四周的螺旋叶片通道，避免中心直吹段造成的叶片受力不均，减少转轴的径向偏载，延长支撑轴承的使用寿命；出口端的整流支撑采用放射状筋条结构，既可以作为转轴的尾部支撑座，又能对流出叶片段的旋转流体进行整流，降低出口段的流体旋拧程度，减少下游管路的流体振动。

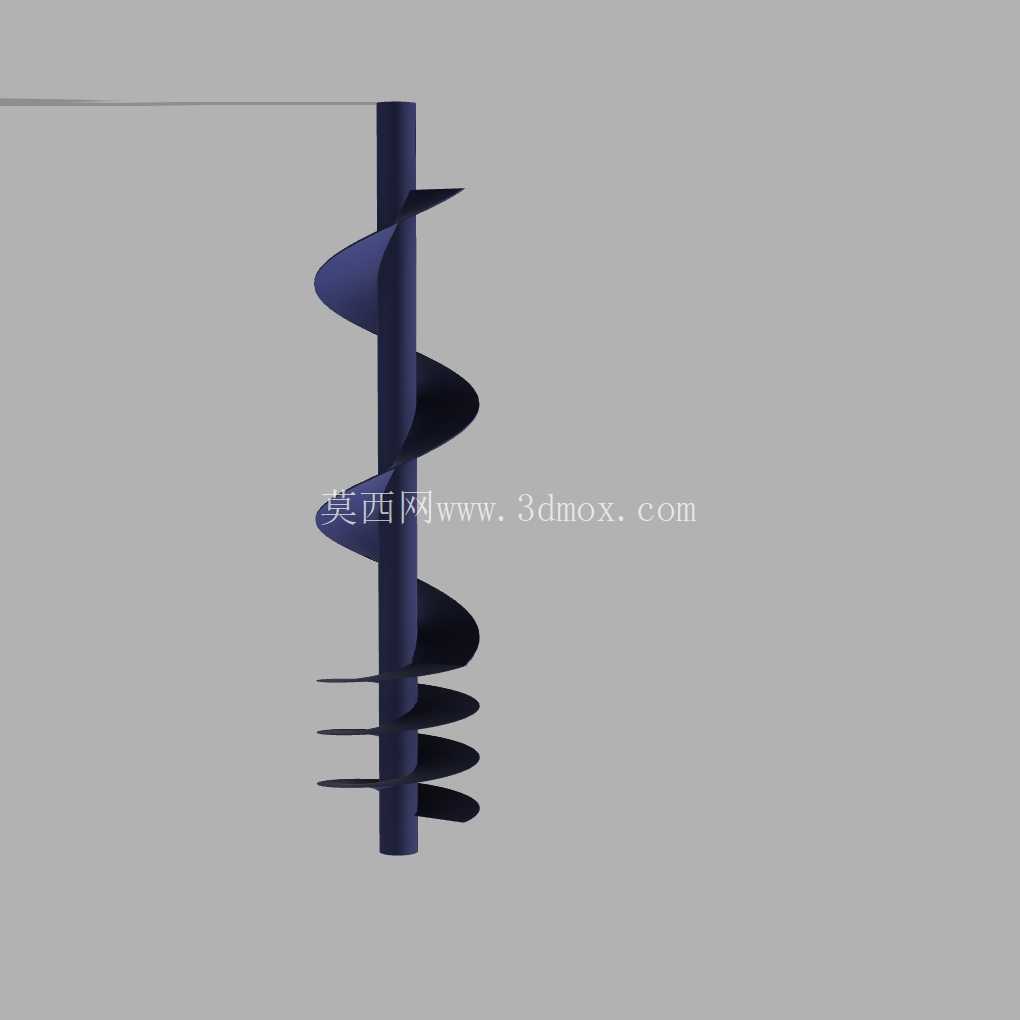

　　内部的螺旋叶片采用等厚度盘管式成型，叶片与筒体内壁采用无缝贴合设计，避免叶片与筒壁之间的间隙产生流体泄漏损失，叶片的螺旋升角从入口端的28度逐步过渡到出口端的16度，匹配流体在流动过程中逐步释放动能后的流速变化，让叶片全程保持较为稳定的受力状态，不会出现局部段受力突变造成的扭矩波动。筒体两端的连接结构采用标准法兰对接尺寸，法兰端面的密封槽适配常规管路用橡胶密封圈，安装时不需要额外定制转接件，可直接与同压力等级的标准输水法兰对接；转轴的输出端从入口导流锥中心位置伸出，伸出段的轴径按照额定输出扭矩的1.5倍安全系数设计，轴端设置标准平键槽，可直接连接小型发电机转子或者余压回收用的辅助泵轴，不需要额外加装联轴器转接。在实际选型适配时，需要注意该结构的适用流体为无大颗粒杂质的清水或者低粘度流体，若流体中含有硬质颗粒，需要在涡轮上游段加装对应精度的过滤装置，避免颗粒卡入叶片与筒壁的间隙造成叶片卡滞或者磨损；结构的承压能力按照常规1.6MPa管路压力等级设计，可适配绝大多数民用输水、工业循环水系统的压力工况，若用于更高压力的流体管路，可在不改变内部流道结构的前提下，调整筒体壁厚与法兰厚度即可满足承压要求。

　　从结构建模的角度来看，该模型的螺旋叶片采用变螺距螺旋线作为引导线，通过扫掠成型保证叶片曲面的顺滑过渡，避免曲面出现折角造成的局部应力集中，筒体与两端导流结构、支撑筋条之间采用一体化布尔运算合并，减少不必要的拼接缝隙，在做有限元流体仿真时可以直接提取内部流道，不需要额外处理模型的几何破面问题；转轴与支撑结构的配合段按照间隙配合尺寸建模，预留出轴承安装的位置空间，可直接用于后续的工程图导出与加工工艺编排。
