生物医学曲面贴合式面部防护面罩结构

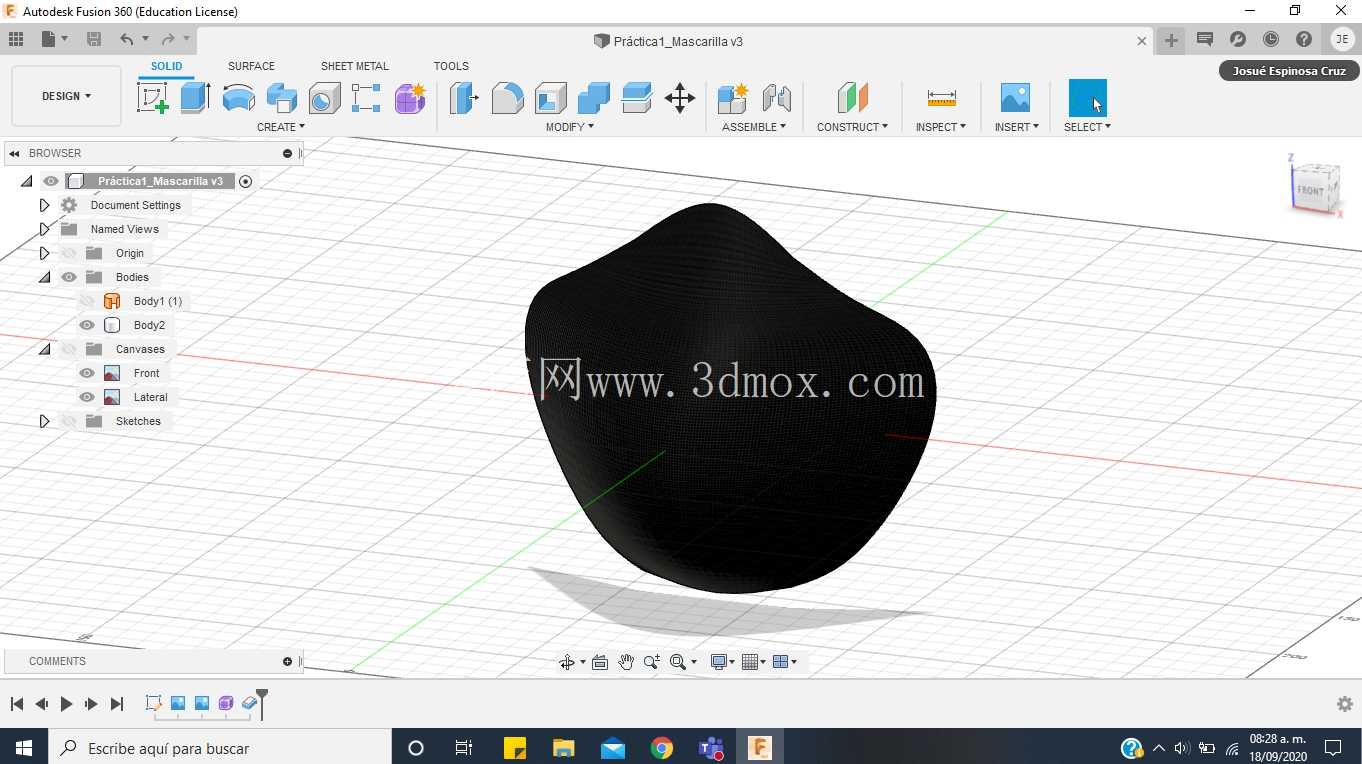

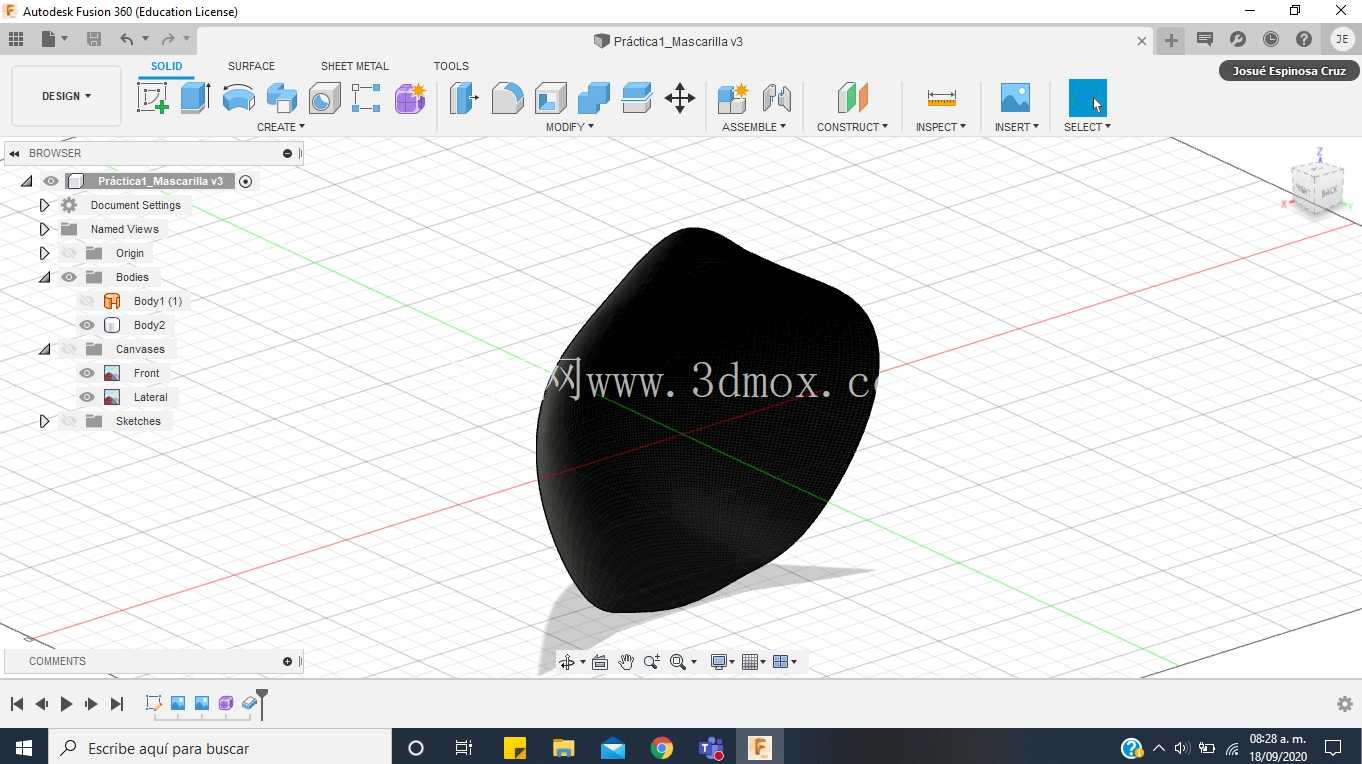

　　这款曲面面罩结构的设计，最初是面向生物医学工程领域的实操练习需求展开，核心围绕人体面部轮廓的曲面贴合特性做结构推演，没有采用常规防护面罩的平面拼接或硬弯折成型思路，而是全程基于面部三维扫描的点云数据做曲面重构，保证整体曲面的曲率过渡完全贴合人体面中部的骨骼与软组织轮廓，避免佩戴时出现局部压痕或者密封间隙。从实际应用场景来看，这类曲面结构不仅可以用于基础呼吸防护面罩的主体成型，也可拓展到医美术后创面防护面罩、医用雾化给药面罩的结构基底，甚至可以作为面部康复矫形器具的基础壳体，适配不同场景下对面部覆盖件的贴合度要求。

　　设计过程中没有设置多余的安装凸台或者加强筋结构，整体为一体化连续曲面，壁厚保持均匀过渡，最薄处控制在1.2mm，最厚的边缘收边位置也仅为2mm，既保证了壳体本身的结构韧性，又不会因为壁厚差导致注塑或者3D打印过程中出现缩痕、翘曲变形。在曲面构建阶段，特意针对鼻梁、颧骨、下颌三个面部高点做了曲率偏移处理，预留出0.8mm的软胶层贴合余量，后续如果需要做密封包边，不需要额外修改主体曲面，直接在边缘做等距偏移即可生成软胶包覆的结构面，大幅减少后续改型的工作量。

　　从安装边界来看，整个面罩的覆盖范围上沿齐平眉骨下沿，下沿到达下颌骨上缘位置，左右两侧延伸至耳前15mm处，整体最大宽度为142mm，最大高度为118mm，曲面最高点距离面部基准面的距离为38mm，预留出足够的口鼻呼吸空间，不会出现佩戴时贴住口鼻造成呼吸不畅的问题。曲面的光顺度处理上，所有相邻曲面的G2连续公差控制在0.02mm以内，没有出现曲率突变的折角，不管是采用注塑成型、真空吸塑还是FDM熔融沉积3D打印，都能保证外表面的顺滑度，不需要做过多的后期打磨处理。考虑到实际佩戴时的受力情况，曲面在脸颊位置做了轻微的内收弧度，配合绑带安装位的拉力，可以让整个面罩的受力均匀分布在颧骨与下颌的软组织区域，避免局部压力过大造成佩戴不适。

　　和常规的平面折叠式面罩结构不同，这款一体化曲面结构不需要额外的支撑件就能保持形态，自身的曲面曲率就提供了足够的结构刚度，即便是采用较薄的片材加工，也不会在正常佩戴受力下出现塌陷变形。在结构验证阶段，通过曲面偏移生成的壁厚模型做了有限元受力分析，在绑带位置施加15N的常规佩戴拉力时，整个面罩的最大变形量仅为0.3mm，完全满足日常使用的结构强度要求，不会因为拉扯出现曲面变形导致的密封失效。另外，整个曲面的分型线设置在面罩最外侧的边缘位置，沿着曲面的最大轮廓线排布，不管是做注塑模具的分型面，还是吸塑成型的裁切边界，都可以直接提取轮廓线生成，不需要额外做分型面的优化调整，大幅降低后续加工的工艺难度。针对不同的使用场景，只需要在主体曲面上开孔加装呼吸阀、过滤片安装座或者给药接口，不需要对主体曲面做大规模修改，接口位置的曲面法线方向都经过预先调整，垂直于面部朝向，保证外接配件安装后不会出现歪斜，和主体曲面的衔接位置可以做到顺滑过渡，没有突兀的凸台结构。
