双推进器式水下观测作业航行器结构设计

　　这款水下航行器的结构设计，核心围绕近岸浅水域的观测、轻作业场景展开，区别于大深度重载型水下设备，它的整体构型偏向紧凑化、便携化，适配单人携带、岸边或小型船只投放的使用需求，不需要配套大型吊放设备就能完成布放回收，很适合近海水产养殖区的网箱巡检、水下管线的浅埋段排查、小型水域的水下搜救辅助、内河航道的浅区障碍物探查这类场景。

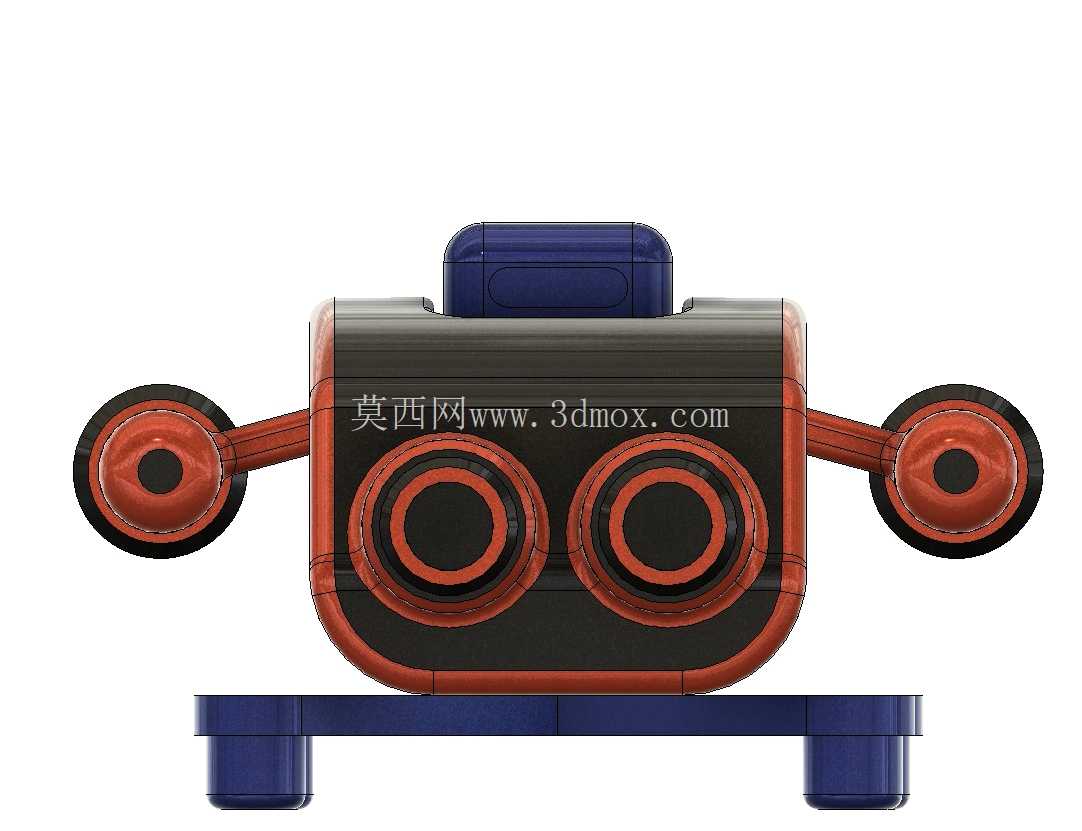

　　从结构布局来看，主体采用密封舱居中、两侧对称布置推进单元的框架式构型，中部密封舱为核心承压部件，采用圆角矩形的截面设计，相比同容积的圆柱形舱体，这种截面能在正面预留更规整的观测窗口安装位，同时降低航行时的正面迎流阻力，舱体前后端的密封结构采用径向密封加端面压紧的设计逻辑，能满足浅水域数十米水深的静水压密封要求，舱体顶部预留了提手结构的安装位，方便布放时的手持搬运，底部设置了两个对称的支撑立柱，既可以在静置放置时承托整个设备避免舱体直接接触地面磕碰，也能作为外接载荷的安装接口，拓展搭载小型机械爪、水质传感器、声呐探头这类外接设备。

　　两侧的推进单元采用水平对称布置，每个推进单元都通过流线型的连接臂与中部密封舱刚性连接，推进器的保护罩采用环形镂空结构，既可以避免航行时水中的杂物、网线、水草缠绕螺旋桨，也能在发生碰撞时对桨叶起到防护作用，这种双推进器的布局可以通过两侧推进器的差速实现水平面内的转向，不需要额外设置垂直方向的舵机，简化了整体的传动与密封结构，降低了水下动密封的泄漏风险。

　　设计过程中优先考虑了重心与浮心的匹配关系，将密度较大的电池、控制板等部件布置在密封舱的下部位置，让整机的重心位于浮心正下方，保证航行过程中出现姿态倾斜时能自动回正，不需要额外增加配重块就能实现静态下的水平正浮状态，减少了不必要的重量负载。舱体正面预留的两个圆形观测窗口，采用高透光的耐压透明材料制作，窗口的密封采用台阶式压紧结构，配合O型圈实现静密封，窗口后方的舱内空间可以直接安装双目摄像头、补光灯组件，双目布局可以实现近距离的三维视觉测距，在靠近被观测物体时能获取更精准的距离信息，辅助操作人员判断设备与障碍物、被检测目标的间距，避免碰撞。

　　外形尺寸的控制上，整机宽度控制在400毫米以内，高度不超过250毫米，长度控制在300毫米左右，这个尺寸边界可以让设备顺利穿过常见的养殖网箱框架间隙、水下管道的巡检通道，也能适配多数小型便携收纳箱的尺寸，方便外出作业时的转运。安装边界方面，底部支撑立柱的间距设置为标准的150毫米，预留了M6规格的安装螺孔，可以直接适配市面上多数通用的水下设备搭载支架，不需要额外制作转接件就能完成外接载荷的安装；顶部提手的位置做了圆弧过渡处理，避免搬运时割手，同时提手的承重能力按照整机重量的3倍做了结构加强，防止布放过程中提手断裂导致设备掉落。

　　在结构细节处理上，所有外露的结构棱边都做了R3以上的圆角处理，避免在水下航行时勾挂水中的杂物，所有连接部位的紧固件都采用沉头设计，减少突出物带来的航行阻力，同时避免紧固件被水中的杂物碰撞变形。推进器连接臂与主舱体的连接位置做了加强筋结构，因为推进器工作时会产生持续的振动，加强筋可以提升连接位置的结构刚度，避免长期振动导致连接部位出现疲劳裂纹，也能减少振动传递到舱内影响摄像头的成像清晰度。

　　密封舱的前后端盖都设置了线缆穿舱的密封接头，接头采用水密接插件设计，既可以实现推进器、摄像头、外接载荷的线缆连接，也能保证穿舱位置的密封可靠性，端盖与舱体的连接采用周向均匀布置的紧固件，保证密封面的压力均匀分布，避免局部压力不足导致的渗漏。整机的重量在空气中控制在5公斤以内，配合浮力材料的调整，可以实现零浮力下的悬停，也就是在水中推进器停止工作时，设备能保持在当前水层位置不会上浮或下沉，降低操作人员的操控难度，在进行定点观测时不需要持续提供动力维持深度，节省电池电量提升续航时间。
