杆端关节球铰连接部件三维设计

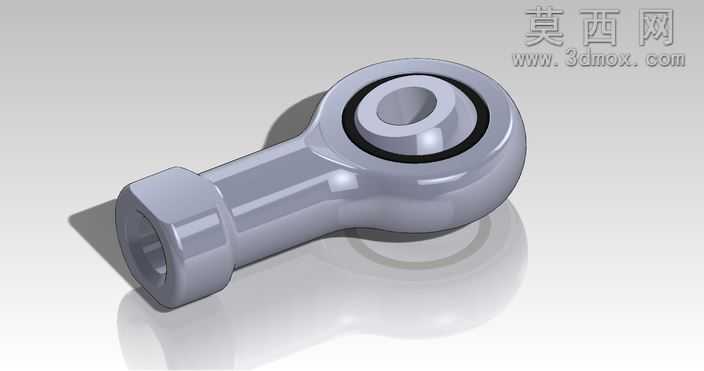

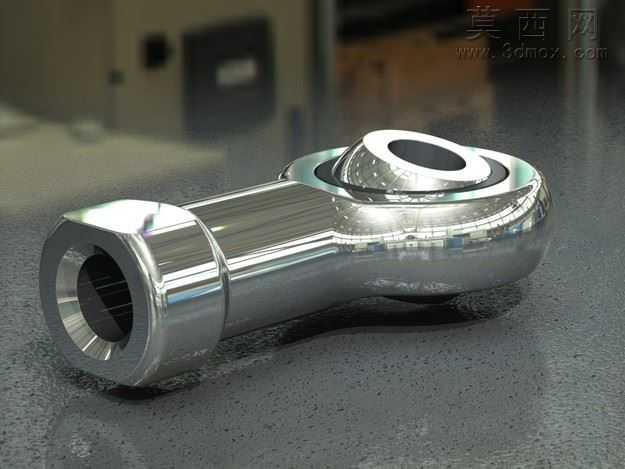

本作品为杆端球铰连接部件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以旋转凸台特征生成球头主体的基础回转结构，精准控制球头外径、内孔同轴度公差，保证铰接转动的基础精度。针对杆端的内螺纹连接段，采用拉伸切除配合螺旋线扫描特征完成内螺纹牙型的精确建模，还原螺纹的标准牙距与牙型角，同时对外侧的六角拧动结构做了倒角与圆角过渡处理，避免应力集中问题。球头与杆身的过渡区域采用放样曲面做平滑衔接，保证整体结构的力学连续性，球头外侧的密封槽采用环形切除特征构建，预留密封件安装位，可适配橡胶密封圈实现铰接部位的防尘密封效果。渲染阶段采用Keyshot完成材质与光影设置，主体部件赋予哑光金属钢材质，调整金属粗糙度参数模拟真实机加工零件的表面质感，密封槽区域赋予黑色橡胶材质区分不同部件结构，地面添加柔和反射效果突出零件的立体轮廓，采用三点布光方案避免模型表面出现过曝或暗部死黑问题，清晰展现零件的每一处结构细节。设计过程中重点考量球铰的摆动自由度需求，球头与外圈的配合间隙控制在合理公差范围内，既保证多方向转动的顺畅性，又避免间隙过大导致的传动旷量，杆端内螺纹的深度与球头中心的距离经过力学验算，保证连接受力时的结构强度，可广泛应用于连杆传动、操纵机构、自动化设备铰接点位等场景，满足多自由度铰接传动的使用需求，整体模型结构完整，特征树清晰可编辑，可直接用于工程出图、运动仿真模拟以及3D打印验证等后续环节。
